天线是无线电通信设备不可或缺的组件，其主要功能是将发射机传输的射频信号转化为电磁波并辐射到空中。在无线电通信中，天线扮演着至关重要的角色，可以说没有天线就没有无线电通信。

天线的主要参数包括频率、增益、极化、方向性等。频率决定了天线的工作范围，增益决定了天线辐射的强度，极化决定了电磁波的极化方式，方向性决定了电磁波的传播方向。

天线的种类繁多，可以根据不同的分类标准进行分类。按用途分类，可分为通信天线、电视天线、雷达天线等；按工作频段分类，可分为短波天线、超短波天线、微波天线等；按方向性分类，可分为全向天线、定向天线等；按外形分类，可分为线状天线、面状天线等。

在选择和使用天线时，需要考虑天线的频率、增益、极化、方向性等参数，以及天线的安装环境、使用条件等因素。同时，需要注意天线的保养和维护，以确保其正常工作并延长使用寿命。

总之，了解天线的基本知识对于无线电通信设备的使用和维护都非常重要。

移动基站天线的发展史

2G时代：

全向天线：在2G时代，移动通信主要提供语音服务。全向天线被广泛使用，因为它们能够向各个方向均匀地辐射信号。

3G时代：

定向单极化天线：随着3G技术的引入，数据传输开始成为通信的重要部分。定向单极化天线被引入，它们在某个特定方向上具有较高的增益，从而提高了信号的覆盖范围和传输质量。
定向双极化天线：为了进一步提高信号质量和覆盖范围，定向双极化天线被引入。它们在两个相互垂直的方向上具有相同的增益，从而提供了更稳定的信号传输。

4G时代：

电调单极化天线和电调双极化天线：在4G时代，为了满足更高的数据传输速率和更复杂的通信需求，电调单极化天线和电调双极化天线被引入。这些天线可以通过电子方式调整其极化状态，从而更好地适应不同的通信环境和条件。
双频电调双极化到多频双极化天线：随着4G技术的发展，双频电调双极化天线开始出现，它们能够同时处理两个不同的通信频段。随后，多频双极化天线也被引入，它们能够处理更多的通信频段，从而提高了频谱利用率和系统的灵活性。
MIMO天线：MIMO技术通过使用多个天线来提高信号的传输速率和可靠性。因此，MIMO天线开始被引入到移动基站中。MIMO天线通常由多个天线单元组成，每个天线单元都可以接收和发送信号。通过使用多个天线单元，可以增加信号的传输速率和覆盖范围，同时提高系统的抗干扰能力。
有源天线：随着4G技术的发展，有源天线也开始被引入到移动基站中。有源天线是指天线中集成了放大器等电子器件，可以对信号进行放大和处理。有源天线的引入可以提高信号的传输距离和覆盖范围，同时减少对其他设备的依赖。

这个发展历程展示了移动基站天线如何从简单的全向天线演变为复杂的有源MIMO天线，以满足不断增长的通信需求。这些技术的进步不仅提高了信号质量，还为现代的5G和其他未来通信技术奠定了基础。

Massive MIMO

Massive MIMO（大规模天线技术）是第五代移动通信（5G）中提高系统容量和频谱利用率的关键技术。它最早由美国贝尔实验室研究人员提出。研究发现，当小区的基站天线数目趋于无穷大时，加性高斯白噪声和瑞利衰落等负面影响全都可以忽略不计，数据传输速率能得到极大提高。

Massive MIMO技术通常分为分布式Massive MIMO和集中式Massive MIMO技术。分布式Massive MIMO通常指大规模天线的多根天线在地理位置上距离比较大（远远大于10个波长距离），天线间相关性较弱，通过形成大规模多天线阵列的单用户空分复用方式来提升系统传输速率和容量。而集中式Massive MIMO技术通过将大数量天线间密集排列（如0.5波长左右），从而形成小间距的天线阵列形式。通过这种集中式Massive MIMO天线，能够产生空间分辨能力更强的窄细波束，从而能够利用多个波束的空分多址方式，在空域实现更多用户的并行传输，以及大幅度提升系统容量。因此，集中式Massive MIMO也被称为大规模天线波束赋形技术（简称大规模天线）。

华为Massive MIMO天线

、

中兴Massive MIMO天线

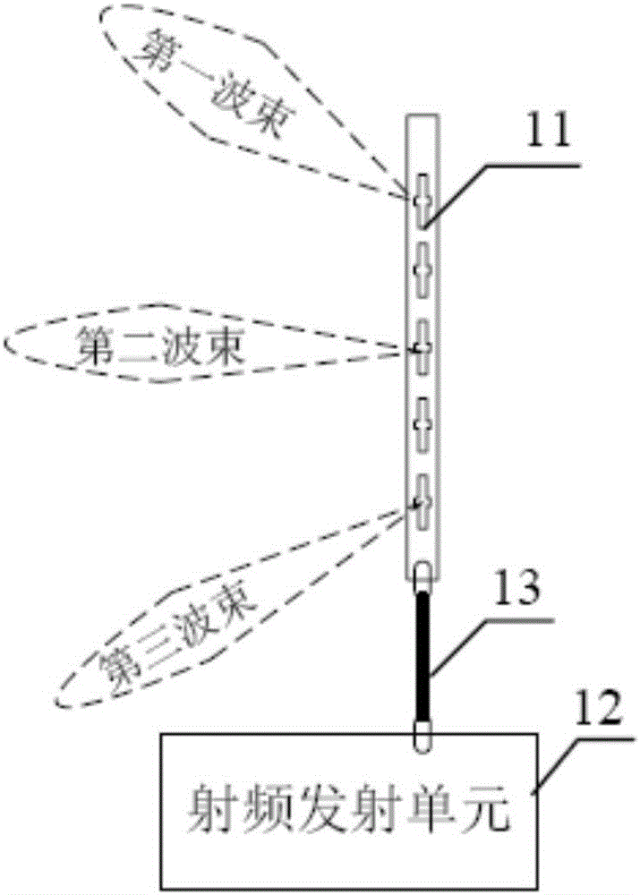

多波束天线

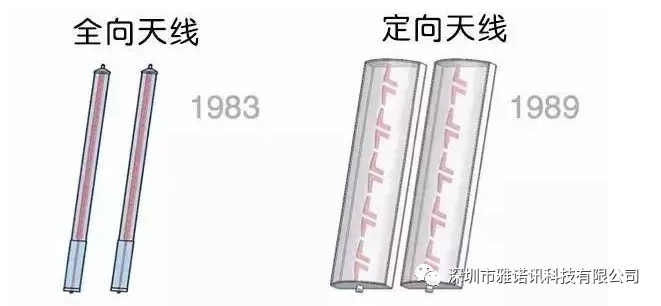

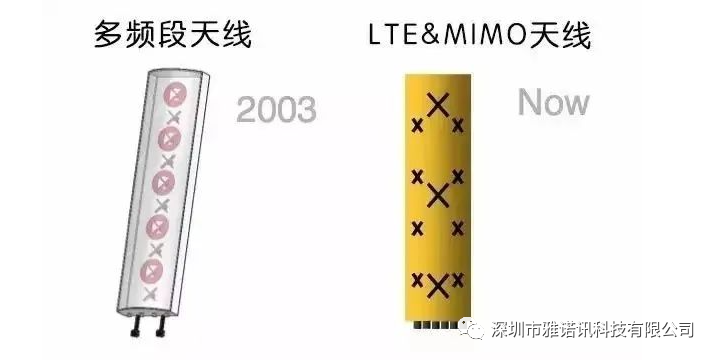

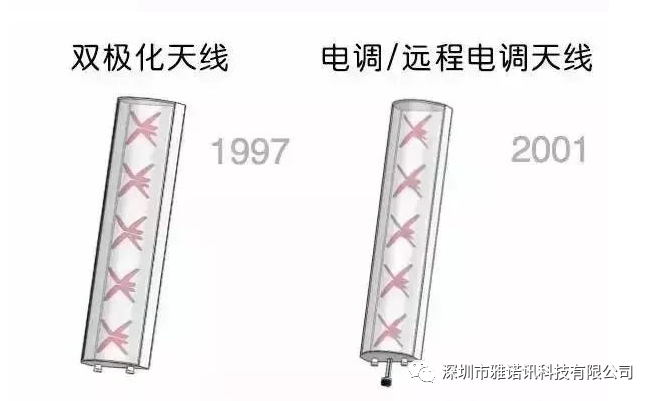

2G到4G基站天线发展

从2G到4G，移动基站天线的发展经历了多个阶段。以下是具体的介绍：

在2G时代，基站天线主要是全向天线。这些天线在各个方向上均匀辐射信号，主要用于提供语音通信服务。

到了3G时代，随着数据传输的增加，定向单极化天线和定向双极化天线开始被引入。这些天线在某个方向上具有较高的增益，提高了信号的覆盖范围和传输质量。

进入4G时代，MIMO技术和多频段天线的使用大大推动了基站天线的发展。MIMO技术通过使用多个天线来提高信号的传输速率和可靠性。同时，多频段天线的引入使得基站能够处理更多的通信频段，提高了频谱利用率和系统的灵活性。

此外，随着4G和5G时代的到来，BBU和RRH分离，Massive MIMO技术的引入，基站天线的发展出现了三个趋势：

无源天线向有源天线发展。
光纤替代馈线。
RRH和天线部分集成。

其中，Massive MIMO技术是5G中的关键技术之一。它通过在基站端装备大规模天线阵列，利用多根天线形成的空间自由度及有效的多径分量，提高系统的频谱利用效率。

2G/3G时代，天线多为2端口。

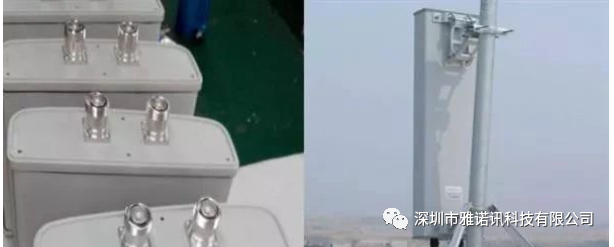

GSM天线

CDMA天线

CDMA（1T2R）/LTE-FDD（2T4R） 6端口双频天线
