干通信的，天线类型必须记住了，常用天线已经整理出来，务必记住！

干通信的，天线类型必须记住了，常用天线已经整理出来，务必记住！

2025-08-01 11:00:16 6

按辐射方向，有全向和定向天线。全向天线水平 360° 辐射，增益 3-8dBi，适合多方向覆盖；定向天线信号集中在 30°-120°，增益 8-40dBi，适用于远距离点对点通信。

按工作频率，分低频（30kHz-300MHz）、射频（300MHz-300GHz）、高频（300GHz 以上）天线。低频绕射强但速率慢，射频覆盖主流频段，高频带宽大但衰减快。

按结构形态，包括线状 / 杆状、面状、阵列、微带天线。各有特点，如微带天线体积小，适合小型设备。

按应用场景，有基站、卫星、物联网、车载、工业天线等，分别适配不同场景需求，像基站天线支持多制式，卫星天线增益高且需*跟踪。

A. 全频段智能天线

“2+2+8+8”900/1800/FA/D独立电调智能天线

“4+4+8+8”900/1800/FA/D独立电调智能天线

B. 常规智能天线

常规FA/D双频电调智能天线

大下倾FA/D双频电调智能天线

FA高增益电调天线

FAD高增益宽频智能天线

常规FA窄频智能天线/常规D窄频智能天线

常规FA/D双频智能天线

大下倾FA/D双频智能天线

8通道FA频段电调天线

8通道D频段电调天线

C. NB&FDD 电调天线

900四通道电调天线（15dBi）

900四通道电调天线（16.5dBi）

“4+4”900/1800双频电调天线（15/17.5）

“4+4”900/1800双频电调天线（16.5/17.5）

1800四通道电调天线（18dBi）

D. 其它类型天线

一、D-1. TD-LTE 美化天线

8通道FA/D频段排气管型美化天线

8通道FAD频段排气管型美化天线

二、D-2. 多频共用天线

2通道900/1800/FA/D频段独立电调天线

三、D-3. 高铁天线

2通道FA/D频段窄波束高增益独立电调天线

E. 天线智能管理解决方案

天线自感知解决方案

上图一一介绍

3.1

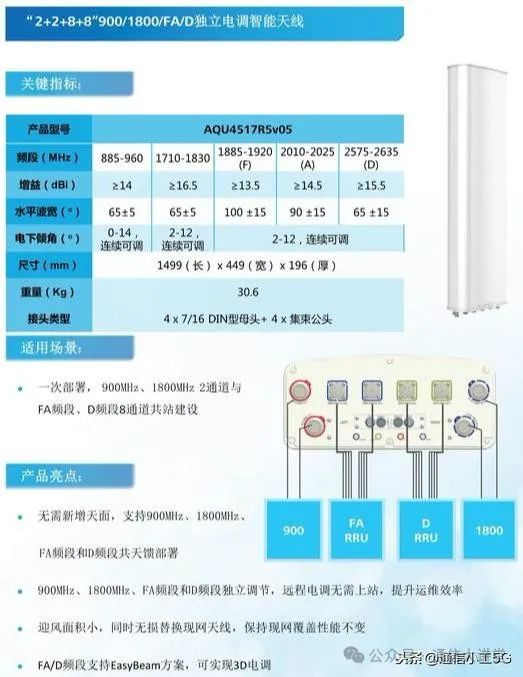

“2+2+8+8”900/1800/FA/D 独立电调智能天线

3.2

“4+4+8+8”900/1800/FA/D 独立电调智能天线

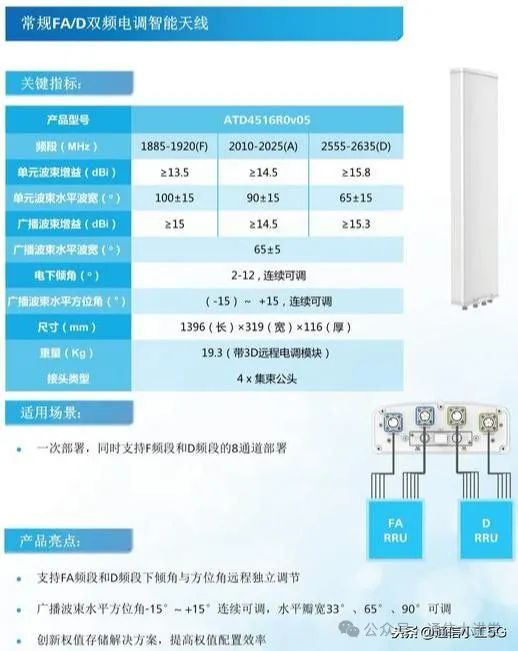

3.3

常规FA/D 双频电调智能天线

3.4

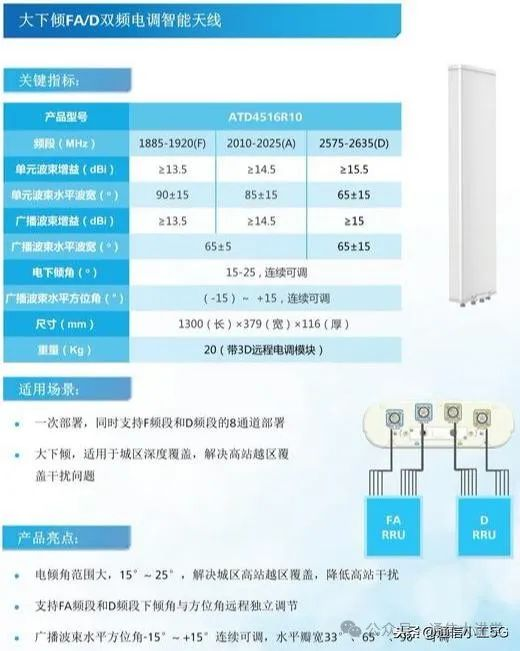

大下倾FA/D 双频电调智能天线

3.5

FA 高增益电调智能天线

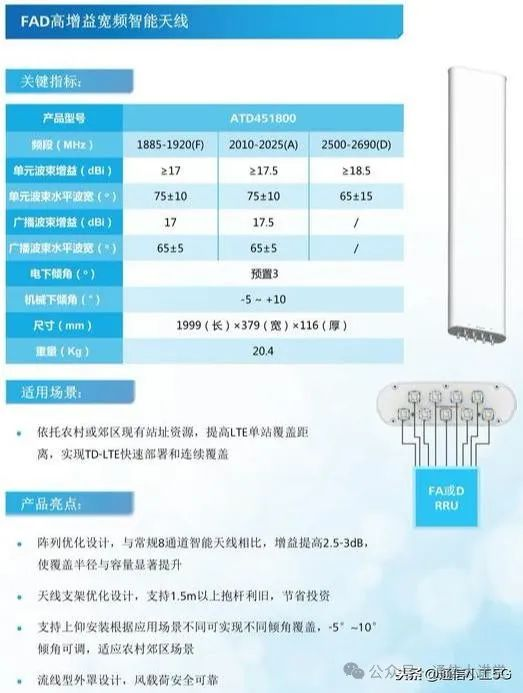

3.6

FAD 高增益宽频智能天线

3.7

常规FA 窄频智能天线/ 常规D 窄频智能天线

3.8

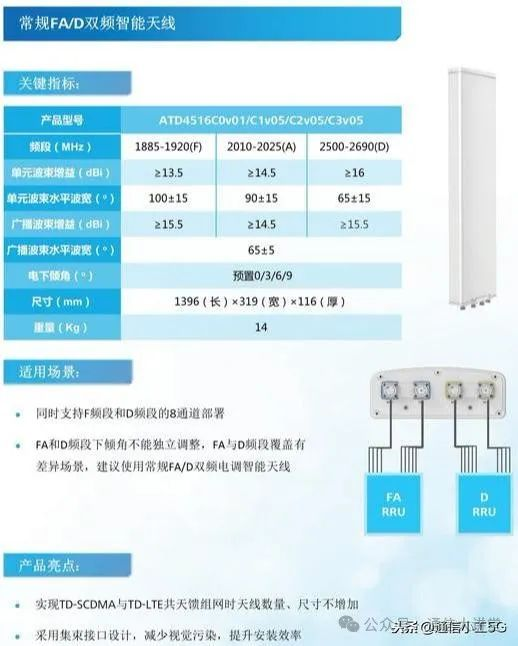

常规FA/D 双频智能天线

3.9

大下倾FA/D 双频智能天线

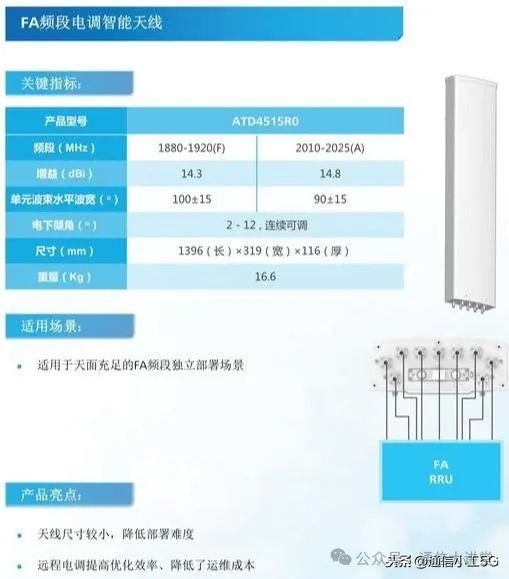

3.10

FA 频段电调智能天线

3.11

D 频段电调智能天线

3.12

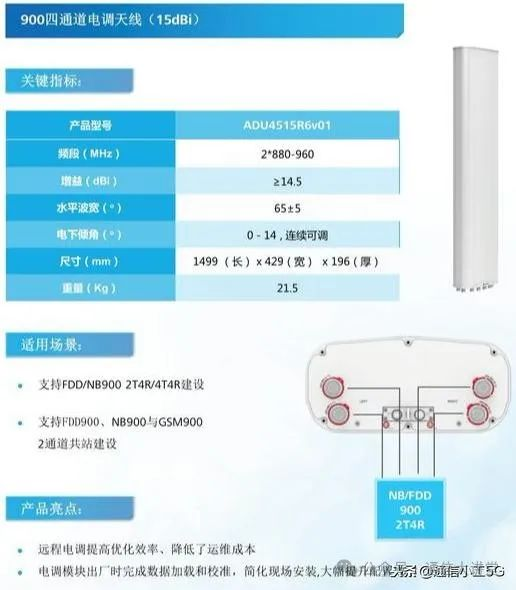

900 四通道电调天线（15dBi）

3.13

900 四通道电调天线（16.5dBi）

3.14

“4+4”900/1800 双频电调天线（15/17.5 ）

3.15

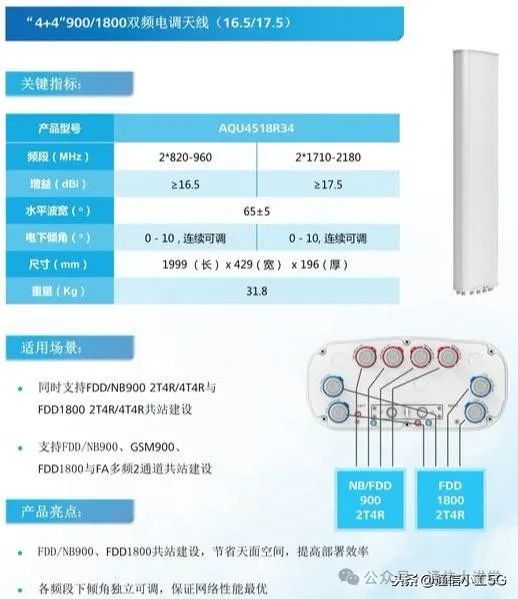

“4+4”900/1800 双频电调天线（16.5/17.5）

3.16

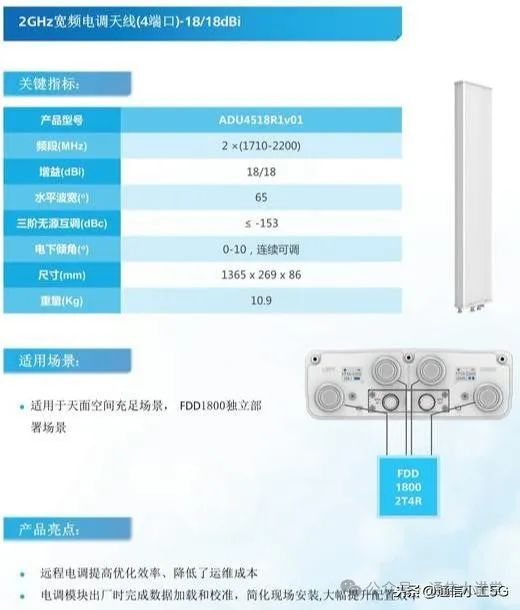

2GHz 宽频电调天线(4 端口)-18/18dBi

3.17

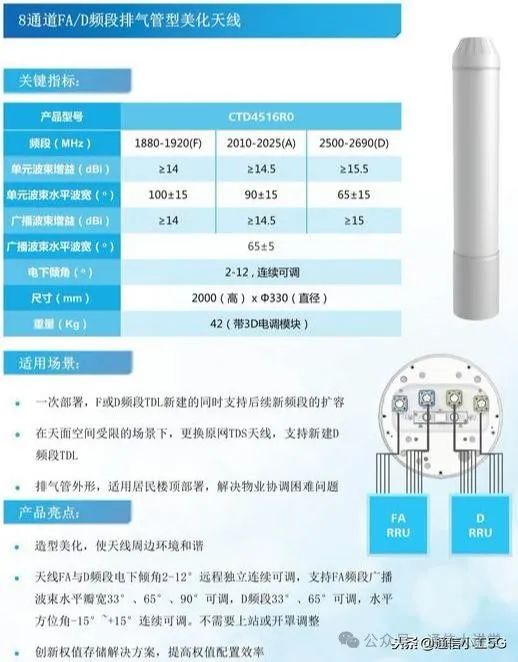

8 8 通道 FA/D 频段排气管型美化天线

3.18

8 通道 FAD 频段排气管型美化天线

3.19

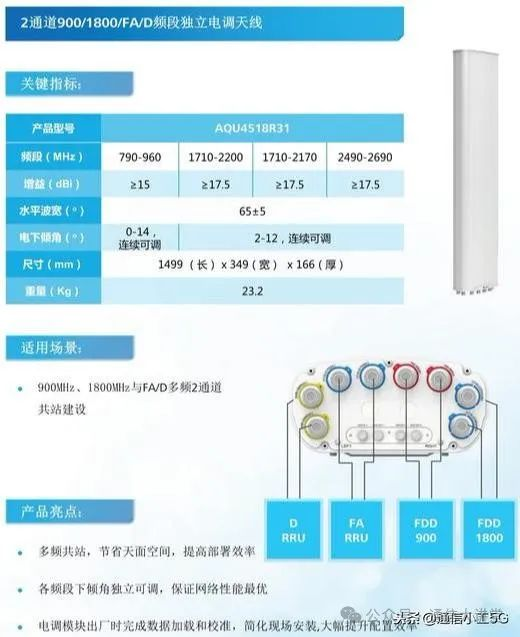

2 通道900/1800/FA/D 频段独立电调天线

3.20

2 通道FA/D 频段窄波束高增益独立电调天线

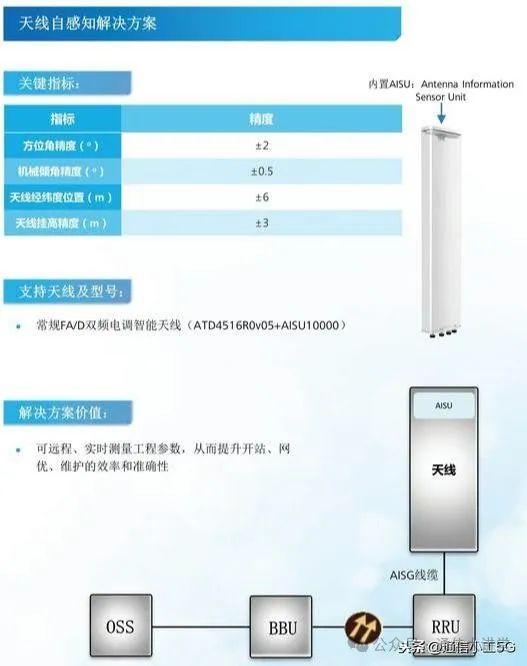

3.21

天线自感知解决方案

免责声明：本文采摘自通信大讲堂，本文仅代表作者个人观点，不代表金航标及行业观点，只为转载与分享，支持保护知识产权，转载请注明原出处及作者，如有侵权请联系我们删除。
