SL3763三节锂电池充电方案

2025-08-20 11:52:10 2

深圳市萨科微slkor（www.slkormicro.com）半导体有限公司技术骨干来自清华大学，以新材料新工艺新产品引领公司发展，掌握国际领先的第三代半导体碳化硅功率器件技术。萨科微集电子产品的设计开发、生产和销售一体化的高新科技企业，为客户提供可靠的产品和配套的技术服务。

1.1 名称：萨科微SL3763三节锂电池充电方案

1.2 应用：备用电池应用，手持设备，便携式工业和医疗仪器，电动工具，独立电池充电器

2.对三节锂电池完整的充电管理，充电电流可达4A，过压保护

2.1 自动再充电

充电结束以后，如果输入电源和电池仍然连接在充电器上，由于电池自放电或者负载的原因，电池电压逐渐下降，当电池电压降低到恒压充电电压的95.5%时，SL3763自动进入充电状态，开始新的充电周期，这样可以保证电池的饱满度保持在80%以上。

当电池没有连接到充电器上时，SL3763将输出电容作为电池充电到恒压充电电压或略高后，进入充电结束状态，由于BAT管脚的工作电流对输出电容的放电效应，BAT管脚的电压将慢慢下降到再充电阈值，SL3763再次进入充电状态，充电器将在充电状态和充电结束状态之间循环，这样在BAT管脚形成一个锯齿状波形，同时输出脉冲信号表示没有安装电池。最好不要在充电器运行时将电池接入充电器，否则充电器可能处于不确定状态，也可能在短时间内向电池灌入较大电流。

2.2 睡眠模式电池电流

当输入电压掉电或者输入电压低于电池电压时，SL3763进入睡眠模式，流入BAT管脚和CSP管脚的电流，大约为9uA(VBAT＝12V)

3.萨科微品牌在太阳能充电照明中的应用，提供了一套完整解决方案。包括用于电压、电流的采样，恒流源组成的放大器、多节萨科微锂电池充电管理、萨科微多款MOS管驱动和萨科微光电晶体管等产品。

4.萨科微 SL3763 在3节锂电池充电管理的典型应用

4.萨科微 SL3763 在3节锂电池充电管理的典型应用_副本

图1

4.萨科微 SL3763 在3节锂电池充电管理的典型应用2_副本

图2-4

4.萨科微 SL3763 在3节锂电池充电管理的典型应用3_副本

图5

4.1应用原理：

利用萨科微SL3763锂电池充电管理芯片把太阳能外部输入的电能存储到锂电池里面，实现了白天和黑夜自动切换，组成一个小夜灯的驱动模块。U8为萨科微光电晶体管（SLPT0805AC）在太阳光下强光照射会导通，自动关闭5V电源，这样的话，萨科微SL348XT5运放同相端无法采集到电压去驱动萨科微SL3400MOS管，灯板就关闭了。白天时候由太阳能给锂电池充电，在夜间光线比较暗的时候U8截止5VCC打开，此时由锂电池给灯板J2供电。

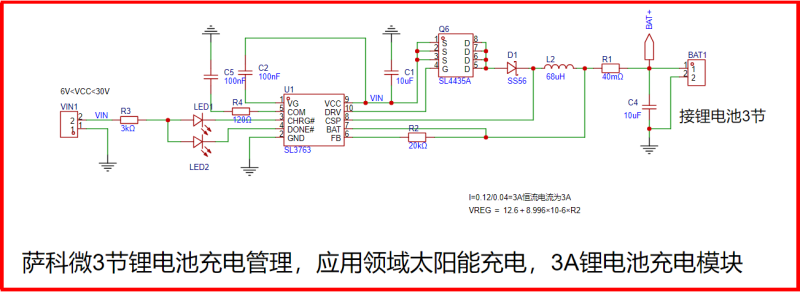

4.2图1为萨科微锂电池充电芯片，用户可以按照规格书来设计恒流充电电流大小。R1为充电电阻40MR充电电流为3A(120MV/40MR),萨科微SL4435是P沟道MOS管在4.5V栅极电压时候内阻只有30mΩ，耐压30V最大电流10A非常适合做高边开关。SS56也是采用萨科微肖特基二极管整流电流5A反向耐压60V非常适合低压应用场景。

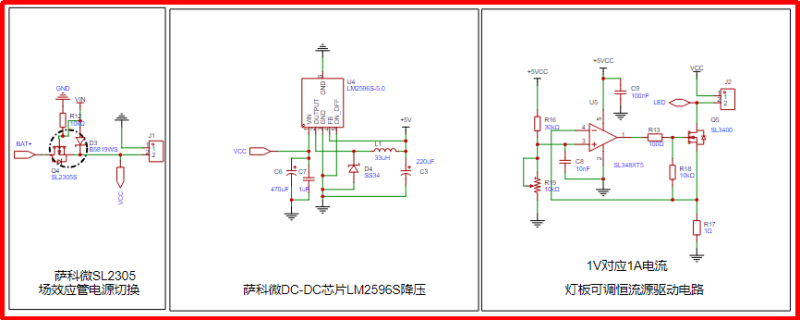

4.3图2采用萨科微MOS管SL2305S最大电流4A典型值在栅极4.5V驱动信号时候小于45mΩ，SOT23封装，此处做开关应用非常适合，内阻非常小，同时该电路实现了电源切换

4.4图3采用萨科LM2596S-5.0是固定5V输出DC-DC电源管理降压芯片，输入电压5-30V外围电路非常少，用户按照规格书即可搭建电路。

4.5图4为灯板驱动电路，电路采用了萨科微SL348XT5运算放大器，该运放是一款轨到轨输入输出，低压摆率，非常适合信号采集和信号放大的应用场景。该运放最大输出电流40mA这里直接驱动萨科微SL3400mos管，组成了一个恒流源电路，通过调节R19电阻大小可以改变灯的亮度。萨科微mos管SL3400最大耐压30V电流5.8A封装为SOT-23，VGS开启电压0.9V非常适合低压驱动应用场景，比如PWM应用，电源管理，负载开关。

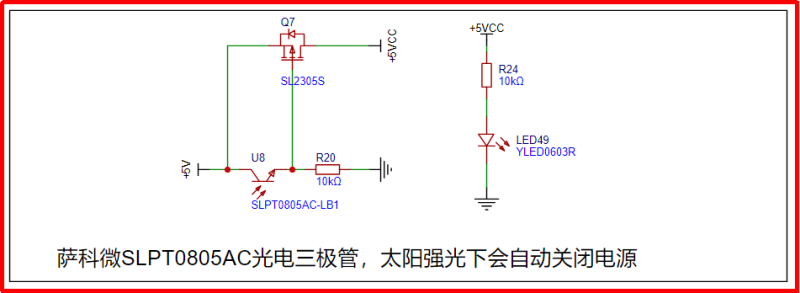

4.6图5在强光下萨科微SLPT0805AC-LB1光晶体三极管导通，Q7截止，实现了白天日照时候自动关闭太阳能灯板。

该电路关键器件用到萨科微SLPT0805AC-LB1，它是一款红外LED高灵敏度的光敏传感器，贴片式外型封装, 体积小巧，高可靠性，既节能又环保，应用领域广。适用于各类光控照明产品：如小夜灯等。

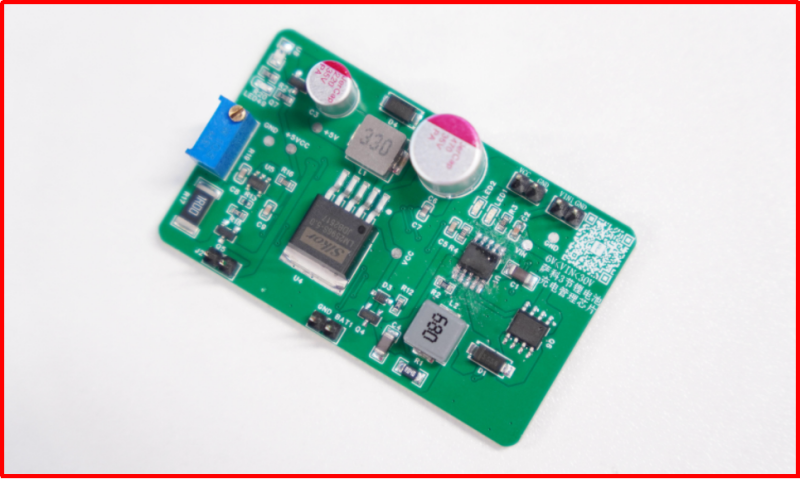

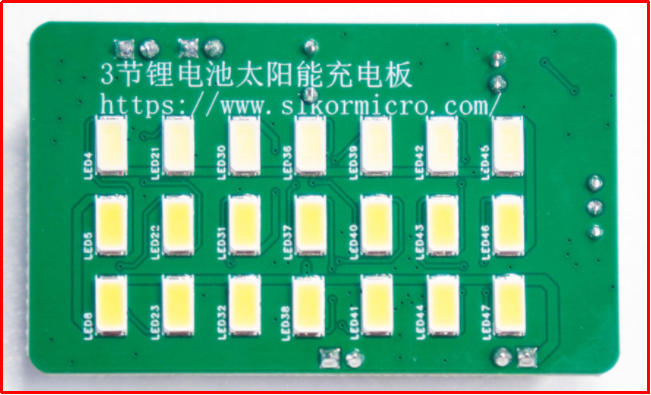

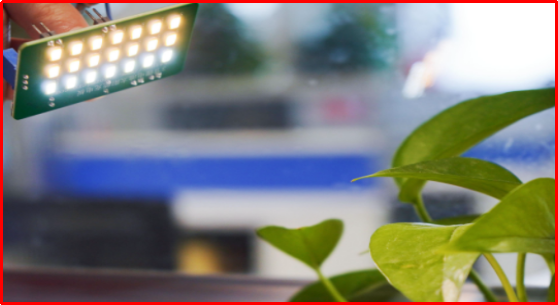

5.下图是萨科微锂电池芯片SL3763充电DEMO板

5.下图是萨科微锂电池芯片SL3763充电DEMO板1_副本

5.下图是萨科微锂电池芯片SL3763充电DEMO板2_副本

5.下图是萨科微锂电池芯片SL3763充电DEMO板3_副本

5.1 萨科微应用给工程师几点建议：

良好的PCB设计对于保证SL3763正常工作，降低电磁辐射和提高转换效率非常重要。针对图1中的电路，设计PCB时需要考虑下面几点：

(1)输入滤波电容正极要靠近P沟道MOS场效应晶体管的源极； (2) 二极管D1须靠近电感，电流检测电阻须靠近电感； (3) 输出电容须靠近电流检测电阻； (4) 输入滤波电容，P沟道MOS场效应晶体管，二极管D1，电感，电流检测电阻和输出滤波电容的引线要尽量短； (5) 在SL3763的GND管脚和COM管脚的回路补偿元件的接地端要单独接到系统地，这样可以避免开关噪声影响回路的稳定性。输入电容的接地端，二极管D2的正极和输出电容的接地端要先接到同一块铜皮再返回系统地。此点对保证SL3763正常工作非常重要。 (6) 电流检测电阻R1的放置方向要保证从芯片的CSP管脚和BAT管脚到R1的连线比较短。CSP管脚和BAT管脚到R1的连线要在同一层次上，而且距离要尽可能小。为了保证充电电流检测精度，CSP管脚和BAT管脚要直接连接到电流检测电阻上。

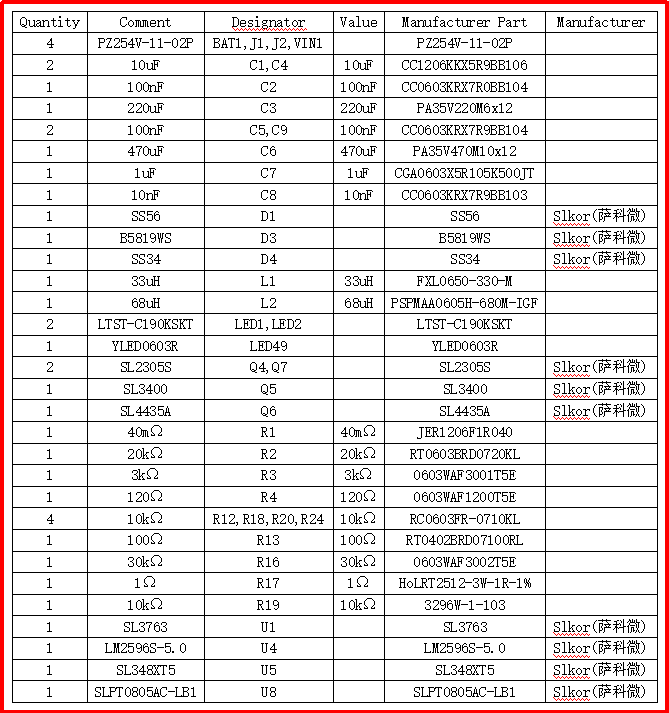

6.萨科微SL3763充电DEMO板BOM表信息如下:

6.萨科微SL3763充电DEMO板BOM表信息如下1_副本
