金航标kinghelm公司（www.bds666.com）金航标kinghelm电子是集开发设计、制造、营销于一体的专业北斗GPS天线射频微波连接器研发制造企业,金航标的产品有北斗GPS天线定位导航天线、RJ45网络连接器接口、射频微波转接线接插件、同轴线缆连接器、type-c连接器接口、hdmi接口端子、SMA转接头排针排母、、FPC排线FFC天线、hdmi接口usb连接器等产品，现在为客户推出kinghelm的定制非标连接器转接线电缆线材等产品。现在会为大家介绍金航标产品会经常使用的铝合金电缆。

1 .线芯紧压系数

铝合金电缆和传统的电力电缆的工艺结构及辅材等有一定的差异，铝合金电缆的导体采用铝合金单丝紧压合股方式，其线芯紧压系数达到了97%，导体非常密实，和传统的铜芯电缆、铝芯电缆在导体截面上可以明显看到差异(传统电缆的制作工艺，线芯的紧压系数只能达到82%左右)。

2 .柔韧性能
铝合金电缆采用的是AA-8000系列铝合金线进行控制，添加适量铜(Cu)、铁(Fe)、镁(Mg)、锌;…等及稀土铝中间合金材料经过特殊的合成退火工艺开发的高科技新型环保节能电力电缆，其导体柔韧性能超强，这一超强的柔韧性能保证了铝合金电缆在实际应用的安全性能达到甚至超过铜芯电缆，同时给铝合金电缆的实际安装应用带来了非常大的优势。在实际检验判断中，直接的手折叠测试即可得到铝合金导体非常柔韧，可以反复折叠或像绳子一样反复缠绕，破坏性剧烈折叠铝合金单丝，实验结论最少需要18次往返才能出现裂痕或断裂现象，而普通的铝芯单丝一般折叠三下出裂痕，五下绝对要断裂，普通铝丝的一个重要缺点是脆度高，在安装时只要一定角度的扭转，导体就会产生裂纹，裂口就会发热、腐蚀，是出现火灾的重要原因，这也是其不能被普遍应用的致命原因。

57_1g75

射频连接线-KHB(RG178)-金航标kinghelm

3 .电缆结构
铝合金电缆线芯采用紧压合股方式，导体截面为圆芯(传统电缆线芯多用扇形)，绝缘采用三色共挤的交联聚乙烯的绝缘工艺，线芯排列规则，整根线缆圆整柔韧。

4 .线芯亮泽
铝合金导体由于冶炼过程中添加的稀土合金材料对导体晶体结果的优化，线芯截面光泽明亮，亮度高，和传统的铝芯电缆有明显的感官差异。

5 .蠕变性能
合金导体的蠕变性能和铜芯导体基本一致，通过实验得知：铜的屈服强度是6.0，合金导体的是5.4，和铜导体基本一致，是铝芯导体的300%。

6 .延伸性能
伸长率是导体机械性能重要指标，是产品优劣和能承受外力大小的重要标志。也是检验电缆导体机械性能的一个重要指标。铝合金电缆退火处理后的延伸率能达到30%，而铜缆的伸长率为30%，普通铝杆的伸长率为15%，是能取代铜缆的重要指标。

56_nv78

射频连接线KHB(RG316)-MCX-50-金航标kinghelm

7 .抗拉强度
铝合金导体只有铜导体的一半(113.8：220MPa)，由于铝合金的密度只有铜导体的30.4%，因而在同等电气性能的前提下即使铝合金导体截面积提高到铜导体截面积的150%，铝合金导体的重量也只有铜导体的45%，这使得铝合金导体的抗拉强度相对于铜导体还有一定的优势。在大跨度电力工程中，由于其比重优势，在等效前提下其抗拉强度优势就格外凸显。不仅节省大量的桥架，降低安装工程师的劳动强度，同时加快了安装进程，节省了工期，大大降低了综合安装成本。

8 .防腐蚀性能

铝合金导体本身具有优异的抗腐蚀性能，铝合金导体的良好抗腐蚀性能源自铝材固有的防腐特性，其表面与空气接触时，会立即形成一层厚度约为2～4μm的致密氧化膜，这层氧化膜非常致密，特别耐受各种形式的腐蚀，因而具有承受最恶劣环境的特性，在实际使用寿命上比铜缆延长10年以上。(参照国外的实际使用情况，就目前欧美国家的使用时间40年来看，他的实际使用寿命比铜缆更耐用)

9 .电气性能
铝合金的电阻率介于铝与铜之间，略高于铝，而低于铜，在相同截流量前提下，同等长度的铝合金导体的重量仅为铜的一半。如果按铜的电导率是100%计算，合金导体的电导率约为62.5%，合金的比重为2.7，铜的比重为8.9，则(8.9/2.7)×(0.612/1)=2，即2单位重量的铜的电阻与1单位质量的合金的电阻相同，因此，当合金导体的截面积是铜的1.5倍是，其电气性能相同，即实现了和铜相同的截流量，电阻，和电压损失。

6cx8

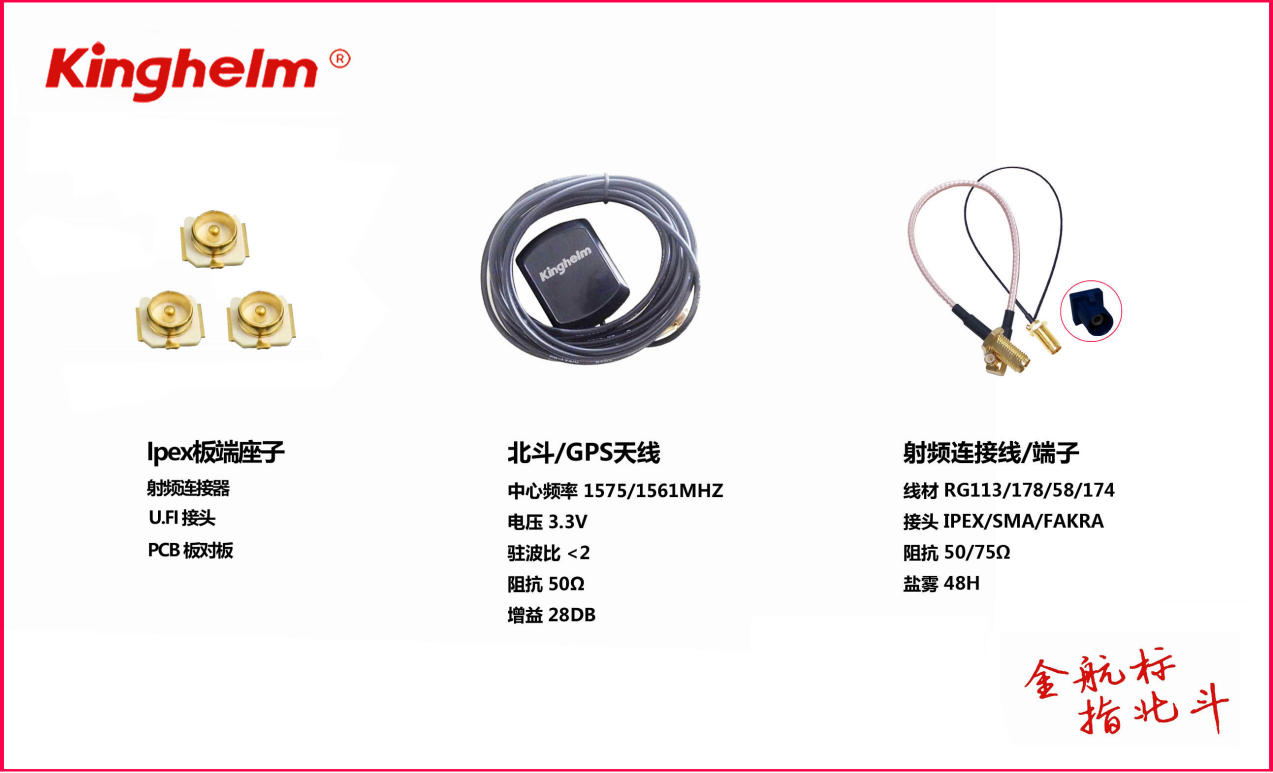

kinghelm金航标ipex板端座子射频连接线北斗GPS天线等产品
