金航标kinghelm为您浅析无线收发模块三种天线的区别

2022-12-12 11:34:52 984

在今天，物联网已经走进我们的身边，我们无时无刻都在享受着物联网带来的便利。无论是工业，农业或者是家居日常生活，城市建设，物物相连已经成为时代的标志。而在物联网中扮演重要角色的无线收发模块，它们使得物物之间信息交换成为可能，它们也承载着信息的收发。而今天，我们要说的，就是无线收发模块上一个重要的部件–天线。那么您知道无线收发模块三种天线的区别吗？下面金航标kinghelm小编为您说道说道：

在无线通讯系统中，用来传送与接收电磁波能量的重要必备组件就是天线。天线是在无线收发模块中，除了核心的系统芯片外，另一具有影响传输特性的重要组件。我们的无线收发模块所使用的天线设计方法与制作材质也不尽相同。如何选择天线？如何通过天线提升模块的传输特性？如何通过天线进一步降低模块的成本？今天我们就来聊一聊目前市面上的三种天线。

01 陶瓷天线

陶瓷天线是一种适合于蓝牙模块使用的小型化天线，分为块状陶瓷天线和多层陶瓷天线。块状陶瓷天线，是在高温下将天线的金属部分，印在一次烧结完成的整块陶瓷块的表面上。多层陶瓷天线，烧制则是使用低温共烧的方式，把多层陶瓷迭压对位后，再通过高温烧结，故而天线的金属导体，可以根据设计需要，印在每一层陶瓷介质层上。在加上陶瓷本身介电常数比pcb电路板的要高，所以使用陶瓷天线具有占用空间很小、性能比较好，有效提高主板的整合度，并可降低天线对ID的限制的优点。但带来的缺陷是带宽窄，比较难做到多频段，需要在主板的定义之初导入设计。

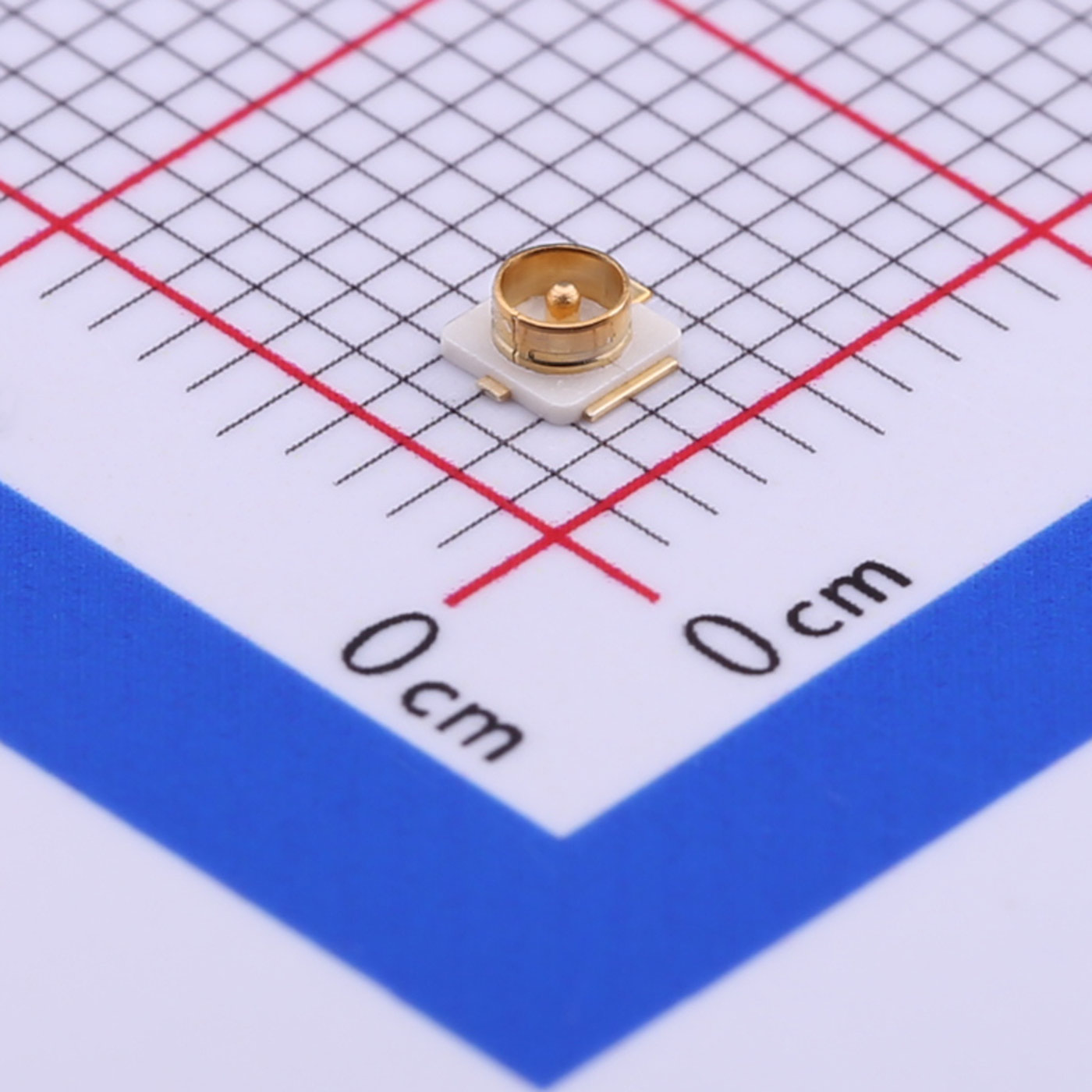

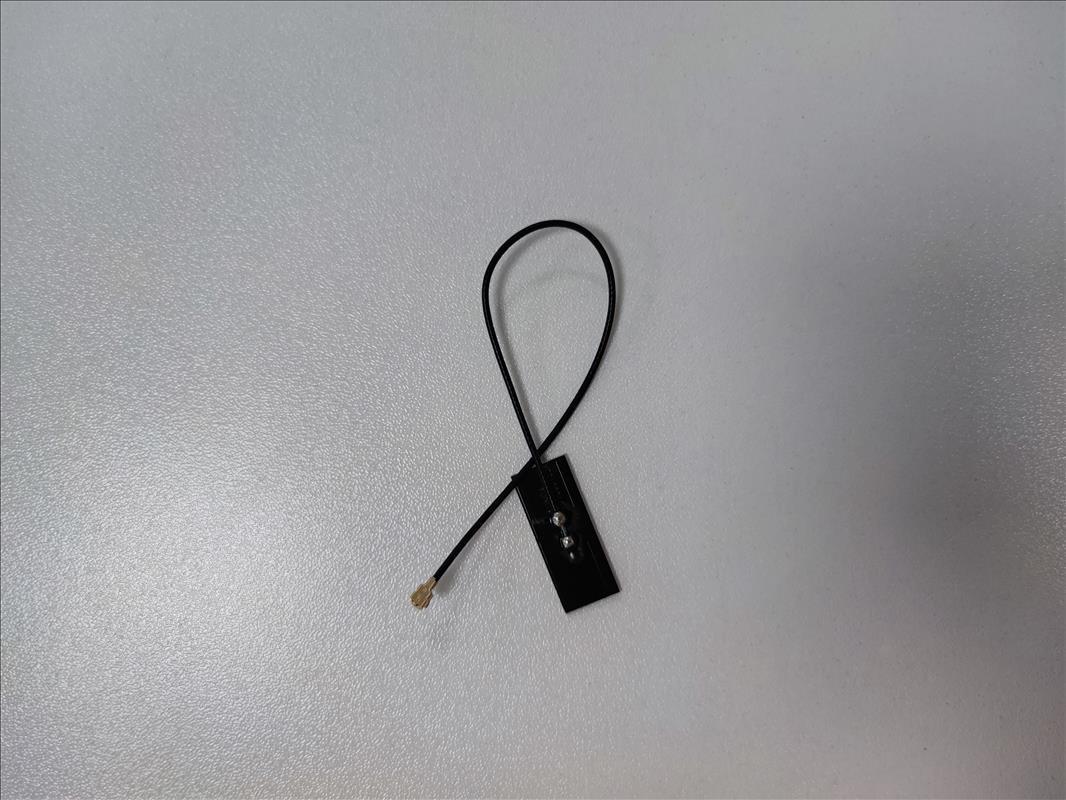

02 IPEX天线

它作为一种射频电路和天线的接口，其优点为场型能控制更好，插损低，信号的方向指向性好，效率高，抗干扰能力强，能远离主板上的干扰，同时也不需要过多的调试匹配，很多产品只需要外面接一个IPEX的天线即可。然而他的缺陷就是其成本高，组装麻烦。

03 PCB天线

无线接收和发射用的PCB上的部分我们一般称之为PCB天线。在信号发射的时候，发射机的高频电流被其转化为空间电磁波；接收期间，从空间截获的电磁波又被它转换为高频电流送入接收机。PCB天线的优点是空间占用少，不需要单独组装天线，整机组装方便，不易触碰损坏，成本低。其缺点是单个天线场型很难做到圆整，容易受到主板上的干扰，插损高，效率相对较低。

免责声明：本文采摘自网络，本文仅代表作者个人观点，不代表金航标及行业观点，只为转载与分享，支持保护知识产权，转载请注明原出处及作者，如有侵权请联系我们删除。
