在射频连接领域，BNC连接器是一种常见且重要的元件，其种类丰富多样，能够满足不同应用场景的需求.以下是对BNC连接器常见种类的详细介绍：

标准BNC连接器

这是最常见的BNC连接器类型，由中心针、外套和卡座三部分构成，包括BNC连接器基座、外套和探针。其特点是采用卡扣式连接，连接和断开操作迅速便捷，具有较好的电气性能和机械稳定性，适用于一般的视频信号和射频信号传输，广泛应用于无线通信系统、电视、测试设备等领域.

BNC-T型头

主要用于连接计算机网卡和网络中的缆线，能够实现信号的分支和分配，方便在网络布线中进行灵活的连接和扩展.

BNC桶型连接器

用于把两条细缆连接成一条更长的缆线，通过其内部的连接结构，确保信号在连接后的电缆中能够稳定传输，减少信号衰减和干扰，对于需要延长电缆长度的应用场景非常实用.

BNC缆线连接器

通常用于焊接或拧接在缆线的端部，以实现缆线与其他设备或连接器的连接。这种连接器能够提供可靠的电气连接，保证信号在缆线和设备之间的有效传输，常见于各种需要定制缆线长度和连接方式的射频设备中.

BNC终端器

是一种特殊的连接器，内部有一个精心选择的匹配网络电缆特性的电阻，用于防止信号到达电缆断口后反射回来产生干扰，每一个终端器必须接地，在保证信号传输质量方面发挥着重要作用，常用于一些对信号完整性要求较高的射频传输系统中.

反极性BNC连接器（RP-BNC）

与标准BNC连接器相比，其公头和母头的极性相反，这种设计在一些特定的设备连接中具有独特的应用价值，例如在某些需要反向连接或特殊布线的场合，可以提供更灵活的连接解决方案.

双插头BNC连接器（双轴BNC）

也称为双轴BNC，连接使用与BNC相同的刀锁定外壳，但包含两个独立的接触点，允许连接78欧姆或95欧姆的差分对，如RG-108A线缆。它们能够运行在100GHz和100V的条件下，主要用于一些需要传输差分信号的高速数据通信或特殊射频应用中，不过双BNC连接器不兼容普通BNC接头.

三轴BNC连接器（TRB）

同时接驳信号、屏蔽层和接地，主要用在敏感的电子测量系统中。虽然与BNC普通连接器不能直接使用，但是可以通过转接器连接到一般BNC连接器，能够为高精度测量设备提供更稳定、可靠的信号连接，有效减少外界干扰对测量结果的影响.

高压BNC连接器（HV-BNC）和高功率BNC连接器

这两种是BNC连接器的变体，能够满足高电压和高功率的应用需求。它们可以安装在适当的高压和高功率同轴电缆上，适用于一些需要传输高电压或高功率射频信号的特殊设备和系统，如某些工业射频加热设备、高功率无线发射设备等.

穿壁式BNC连接器

包括多种形式，如BNC插头穿壁式、BNC母头直型穿墙连接器等。这类连接器采用背面穿壁式安装设计，通常配备六角螺母、锁紧垫圈以及用于PCB端接的焊杯端子等附件，适用于需要将信号从一个区域传输到另一个区域，且中间存在墙壁或障碍物的场合，能够实现可靠的穿壁式信号连接，常用于一些机房、实验室等场所的布线系统中.

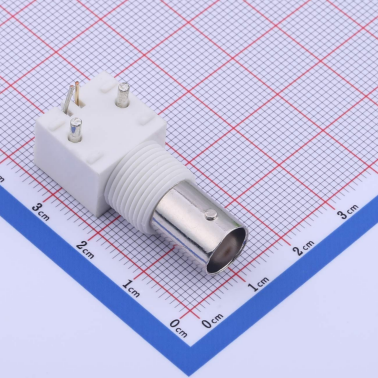

BNC 内孔弯头 KH-BNC50-3511

不同种类的BNC连接器在结构、功能和应用场景上各有特点，用户在选择时应根据具体的使用需求、工作频率、功率要求以及环境条件等因素综合考虑，以确保选择到最适合的BNC连接器，从而实现高效、稳定的射频信号传输.

通过对BNC连接器种类的深入了解，我们可以更好地在各种射频应用中合理选择和使用它们，充分发挥其在信号传输中的关键作用，保障电子设备和系统的正常运行。
