SMA 造成的阻抗失配：原理、影响与解决方案全解析

电子资讯|Electronic information|

2024-12-04 14:44:32 817

在射频（RF）和微波领域，信号的高效传输至关重要，而阻抗匹配则是确保信号质量的关键因素之一。其中，SMA 连接器在众多应用中广泛使用，但有时也会出现因各种原因导致的阻抗失配现象，对系统性能产生诸多不利影响。本文将深入探讨 SMA 造成的阻抗失配相关问题，包括其原理、可能引发的影响以及有效的解决方案。

一、SMA 连接器概述

SMA（SubMiniature version A）连接器是一种小型螺纹连接的同轴连接器，具有尺寸小、频带宽、性能可靠等优点，在射频通信、测试测量、雷达系统、卫星通信等领域得到了广泛应用。它由内导体、绝缘介质、外导体（通常为螺纹连接的套筒）和连接螺母等部分组成。内导体负责信号传输，外导体起到屏蔽作用，绝缘介质则隔离内、外导体并维持结构稳定。

二、阻抗匹配的重要性

在射频传输系统中，阻抗匹配是指信号源的输出阻抗、传输线的特性阻抗以及负载阻抗相互适配，使得信号能够在传输过程中最大限度地减少反射和损耗，从而实现高效传输。当阻抗不匹配时，信号会在阻抗不连续点发生反射，反射波与入射波叠加会导致信号失真、功率损耗增加、传输效率降低，甚至可能引起设备故障或系统不稳定。例如，在通信系统中，阻抗失配可能导致信号误码率升高，影响通信质量；在功率放大器中，阻抗失配可能导致放大器输出功率降低、发热增加，甚至损坏放大器。

三、SMA 造成阻抗失配的原因

（一）制造公差

SMA 连接器的制造过程虽然有严格的标准，但仍难以避免存在一定的公差。内、外导体的尺寸偏差，如直径的微小变化，会导致特性阻抗偏离设计值。即使是很小的尺寸差异，在高频情况下也可能引起显著的阻抗变化。例如，内导体直径过大或过小，都会使特性阻抗与标准值产生偏差，从而造成阻抗失配。

（二）连接松动

SMA 连接器在使用过程中，如果连接螺母没有拧紧或因振动等原因导致连接松动，会使内、外导体之间的接触状态发生改变。这种接触不良会引入额外的阻抗变化，破坏原本的阻抗匹配。松动的连接还可能导致信号泄漏，进一步影响系统性能。

（三）介质材料特性变化

SMA 连接器中的绝缘介质材料对其特性阻抗有重要影响。如果介质材料的介电常数在使用过程中因温度、湿度等环境因素发生变化，或者介质材料本身存在质量问题导致介电常数不均匀，都会引起特性阻抗的改变，进而造成阻抗失配。例如，在高温环境下，某些介质材料的介电常数可能会增大，使特性阻抗降低，导致与系统其他部分的阻抗不匹配。

（四）安装不当

在将 SMA 连接器安装到电路板或其他设备上时，如果安装位置不准确、焊接不良或存在机械应力等问题，也会影响其阻抗特性。例如，焊接时产生的过多焊料可能会改变内、外导体的形状和间距，导致阻抗失配；安装过程中对连接器施加的不合理机械应力可能使内、外导体变形，影响信号传输的均匀性和稳定性。

四、阻抗失配的影响

（一）信号反射与驻波比增大

阻抗失配会导致信号在 SMA 连接器处发生反射，反射波与入射波相互叠加形成驻波。驻波比（VSWR）是衡量阻抗匹配程度的重要指标，当阻抗失配严重时，驻波比会显著增大。高驻波比不仅意味着信号传输效率降低，还可能使信号在传输线中产生多次反射，进一步恶化信号质量，甚至损坏传输线和与之相连的设备。

（二）信号衰减增加

由于阻抗失配引起的反射和驻波，信号在传输过程中的能量会不断损耗，导致信号衰减增加。这对于需要长距离传输或对信号强度要求较高的应用来说是非常不利的，可能会使接收端无法正确接收和解码信号，影响系统的整体性能。

（三）系统稳定性下降

在一些复杂的射频系统中，如通信基站、雷达系统等，多个设备通过 SMA 连接器相互连接。如果其中某个 SMA 连接器出现阻抗失配，可能会引发整个系统的稳定性问题。例如，反射波可能会干扰其他正常传输的信号，导致系统出现误操作、信号中断或性能波动等现象，严重影响系统的可靠性和可用性。

五、解决 SMA 阻抗失配的方案

（一）严格的质量控制与检测

在 SMA 连接器的生产制造过程中，加强质量控制是减少阻抗失配的关键。采用高精度的加工设备和工艺，严格控制内、外导体的尺寸公差，确保每一个连接器的特性阻抗都符合设计要求。同时，在连接器出厂前进行全面的阻抗检测，使用专业的网络分析仪等设备对其阻抗特性进行精确测量，筛选出不合格产品，保证流入市场的连接器质量可靠。

（二）正确的安装与连接操作

在使用 SMA 连接器时，操作人员应严格按照安装指南进行操作。确保连接螺母拧紧至规定的扭矩，避免连接松动。在安装到电路板或设备上时，要注意安装位置的准确性，采用合适的焊接工艺，避免过多焊料或焊接不良的情况发生。对于可能存在机械应力的安装环境，应采取相应的应力消除措施，如使用柔性电缆、添加缓冲装置等，以保护连接器不受外力影响而导致阻抗变化。

（三）优化介质材料选择与处理

针对介质材料对阻抗的影响，在设计 SMA 连接器时，应选择性能稳定、介电常数受环境因素影响小的介质材料。同时，对介质材料进行严格的质量检验，确保其介电常数均匀性。在一些对环境适应性要求较高的应用中，可以考虑采用特殊的涂层或封装技术，对介质材料进行保护，减少温度、湿度等因素对其性能的影响，从而维持稳定的特性阻抗。

（四）阻抗匹配网络设计

当无法完全避免 SMA 连接器的阻抗失配时，可以在系统中设计阻抗匹配网络来进行补偿。阻抗匹配网络通常由电感、电容等无源元件组成，通过合理调整这些元件的参数，可以改变传输线的等效阻抗，使其与系统的其他部分实现匹配。在设计阻抗匹配网络时，需要根据 SMA 连接器的实际阻抗特性以及系统的整体要求进行精确计算和优化，以达到最佳的匹配效果。例如，可以采用 L 型、T 型或 Π 型等不同结构的匹配网络，根据具体情况选择合适的拓扑结构和元件参数。

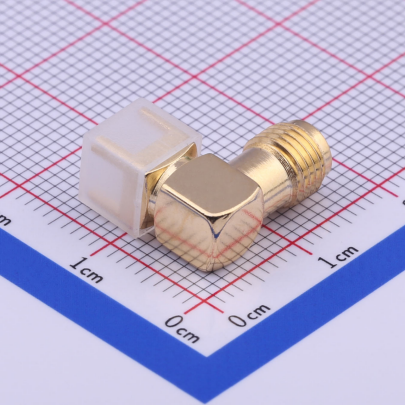

SMA 内孔弯头——KH-SMA-K513-G

综上所述，SMA 连接器虽然在射频领域应用广泛，但由于制造公差、连接松动、介质材料特性变化和安装不当等原因可能导致阻抗失配，从而对系统性能产生严重影响。通过严格的质量控制、正确的安装操作、优化介质材料选择与处理以及设计阻抗匹配网络等措施，可以有效地解决 SMA 造成的阻抗失配问题，确保射频系统的高效、稳定运行，为各类射频应用提供可靠的信号传输保障。无论是射频工程师在系统设计和调试过程中，还是相关技术人员在设备维护和检修时，都应对 SMA 造成的阻抗失配问题给予足够的重视，并采取相应的措施加以应对。
