PCB使用排母的好处是什么？

2025-01-07 15:07:52 763

在现代电子产品的设计与制造过程中，PCB（Printed Circuit Board，印刷电路板）作为核心组件，承载了各种电气连接和信号传输。排母（也称为排针、连接器）是PCB中常见的一种电子元器件，用于连接电路板与外部设备。排母通常配合排针使用，它们之间通过插接方式完成信号或电源的传输。那么，PCB使用排母的好处到底是什么呢？本文将详细探讨排母在PCB设计中的优势及应用场景。

1. 提高连接的可靠性

排母通过插接方式实现与其他电路的连接，避免了焊接过程中可能出现的虚焊或接触不良的问题。与直接焊接相比，排母连接器提供了更加稳固、可靠的连接，尤其在高频信号传输或高功率电流应用中，稳定性更为重要。

2. 方便快捷的组装与维修

使用排母可以使得PCB的组装过程更加简便。在设计电路板时，开发者可以通过排母将不同模块进行快速连接，而不需要一次性焊接所有的元件。对于维护或更新设计时，排母也提供了方便的拆卸与替换方式，减少了对电路板的物理损伤和操作复杂性。

3. 灵活的电路拓展

排母能够为PCB提供额外的接口和连接点，这使得电路设计更具灵活性。排母不仅支持外部设备的连接，如传感器、显示器、马达等，还能为未来的扩展留出接口。这对于需要不断升级或定制的产品非常重要，能够有效降低后期改动的复杂度。

4. 节省空间与成本

现代PCB设计通常要求组件小型化，并且尽可能减少空间浪费。排母连接器占据的空间相对较小，不仅节省了设计空间，还能降低元件之间的干扰。在成本方面，排母通常比其他复杂的连接方式更为经济，特别是在批量生产中，其简化的设计和制造工艺能够有效降低整体成本。

5. 提供多种接插件选项

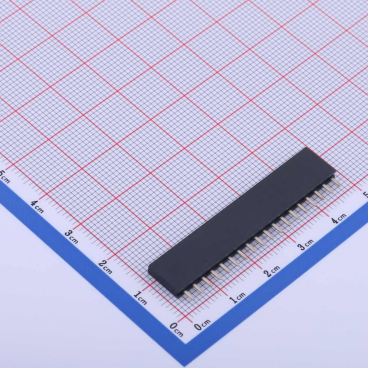

排母有多种型号和配置，包括单排、多排、直插式、弯插式等，设计师可以根据具体的需求选择合适的排母。不同的接插件类型适用于不同的应用场景，例如，单排排母适用于空间较小的电路板，而多排排母则适合需要多通道连接的复杂系统。

6. 提高产品的可维护性和升级性

使用排母连接器的电路板，在后期的维修和升级中具有很大优势。比如，如果需要更换某个模块或设备，只需拆卸排母连接器而不必破坏整个电路板。这样既能有效延长产品的使用寿命，又能避免不必要的浪费。

7. 防止电磁干扰（EMI）

某些排母设计带有抗干扰特性，能有效减少电磁干扰（EMI）的影响。这对于高频或高功率应用中的PCB尤为重要，能够确保信号的稳定性，防止因信号干扰而导致的故障。

8. 提高电路的模块化程度

排母不仅是连接电路的一种方式，它还促进了电路板设计的模块化。通过合理设计和使用排母，电子设备的各个功能模块可以独立完成，便于维护、升级和更换。模块化设计使得产品更加灵活，同时还提高了生产效率和可靠性。

9. 优化热管理

排母设计能够有效优化PCB的热管理。相比直接焊接，排母的连接方式可以减少热量在电路板中的积累，尤其是在高功率应用中，这样有助于减少过热问题，保护元器件免受损坏。

排母的应用场景

排母广泛应用于各种电子设备中，尤其是在以下几个领域：

- 通讯设备：如路由器、交换机、基站设备等，需要高稳定性和可靠性的电路连接。

- 工业控制系统：例如PLC（可编程逻辑控制器）和工控设备中的模块化设计。

- 消费电子产品：如智能手机、平板电脑、电视等，通过排母实现与外部设备的高效连接。

- 汽车电子：汽车中的各种电子控制模块，通过排母实现不同系统之间的互联。

- 家电设备：如冰箱、洗衣机、空调等，采用排母实现内外部连接。

结语

总的来说，PCB使用排母具有提高连接可靠性、便于组装与维修、灵活拓展电路、节省空间与成本等多重优势。随着电子产品日益复杂和多样化，排母作为一种高效、经济且易于维护的连接方式，将在未来的PCB设计中发挥更加重要的作用。如果您正在进行PCB设计或制造，选择合适的排母连接器将为您的产品提供更高的稳定性、可扩展性和长久性。
