了解术屏蔽夹和屏蔽固定夹的相关知识

2024-09-03 17:29:45 818

放置屏蔽盖的托盘活动空间太大，贴片时容易摆动，造成吸取不到，必须是物料放在托盘中，有1.0MM左右的活动空间，太大造成物料摆动，太小取料可能取不上来。

　　屏蔽盖的取料点大小要合适，取料点尽量在物料中间，取料点的尺寸最好是Φ6.0mm，取料点越大，贴片的稳定性越高，效率也就越高。

　　屏蔽夹是带金属的夹子，适用于所有传统的电缆屏蔽，可进行符合EMC标准的接线，以及较短的低电阻触点过渡。

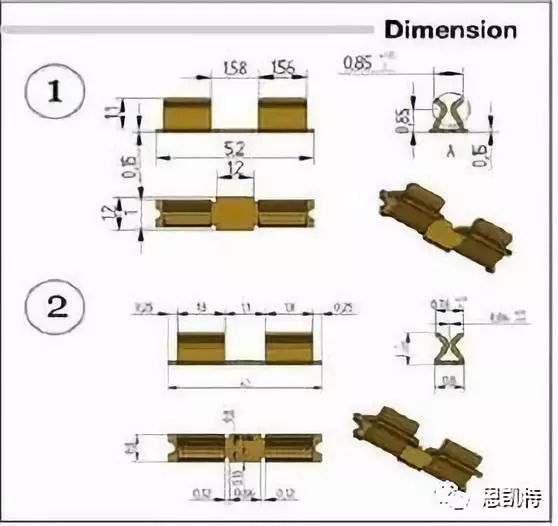

　　屏蔽罩固定夹，该产品弹性好，易上锡，采用SMD载带包装，贴装方便，更好地分隔了屏蔽区，加强了屏蔽效果，降低了屏蔽罩、屏蔽框的生产工艺、材料、可焊性、平整度及包装的要求，降低了屏蔽罩、屏蔽框的生产使用成本，同时也降低了后续主板生产、检验、维修等方面的成本，贴片生产检验合格后加盖屏蔽罩，维修时可将屏蔽罩直接从固定夹上取下，而不再需要将屏蔽罩高温吹脱，避免了高温吹脱屏蔽罩时吹坏主板，大大降低了因维修所产生的坏板率，对手机主板起到了直接保护作用。

　　屏蔽罩支架是用洋白铜做材料，盖子是用不锈钢为材料，屏蔽罩的屏蔽效果直接影响到整台手机的功能。如何选用手机屏蔽罩的材料就很关键了。在业内最常用的就是0.2mm厚的洋白铜和不锈钢。

　　屏蔽罩用什么材料好

　　随着屏蔽罩固定夹的广泛应用，各种材质的屏蔽夹都出来了，就拿屏蔽行业来说，可以分为电屏蔽和磁屏蔽。比较好的做法是电磁屏蔽分开做，也就是做几层屏蔽。如果要求电磁一起屏蔽了，那么用铁质的比较好。虽然铁导电率次于铜铝，但是铜铝均没有磁屏蔽的功效。
