常用连接器分类大揭秘：简要解析各类连接器特点

2024-12-07 16:40:32 815

连接器作为电子元器件的一种，承担着连接不同设备电路的重要使命。其类型丰富多样，且每种类型都与特定的应用场景紧密相扣。回溯至 1989 年，在身为工业教育组织的*国家电子配销商协会（NEDA，全称为 National Electronic Distributors Association）的大力支持下，连接器制造领域的行业巨头们精心制定了一部专门针对连接器的分类标准与术语体系。依据该体系，连接器可清晰地划分为五大类别，分别是在电路板上发挥关键连接作用的板载连接器、专注于高频信号传输的高频连接器、为电力传输提供稳定保障的电力连接器、具备模块化灵活组合特性的模块化连接器以及支持热插拔操作的热插拔连接器。

第一大类：板端连接器

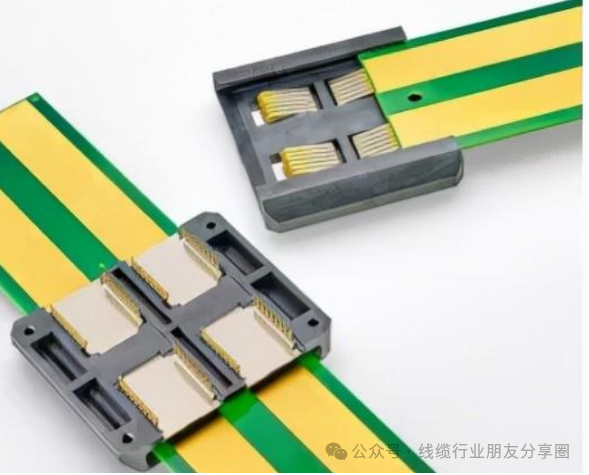

板载连接器是连接器的一种，用于将电路板上的内部电路和外部电路连接起来，所谓的板端连接器简单点说就是有一端是固定在电路板上的连接器。由于电路板上的内部电路线路往往比较复杂，因此使用板载连接器可以大大提高连接效率，减少人工操作的错误和损坏，板端连接器可依固定在电路板上的方式分为，SMT表面黏着式连接器，DIP穿孔固定式连接器，上述两种方式均为固定在电路板上，板载连接器在电子产品中应用极为广泛，如计算机、手机等各种电子设备中都大量使用了板载连接器。

第二大类：高频连接器

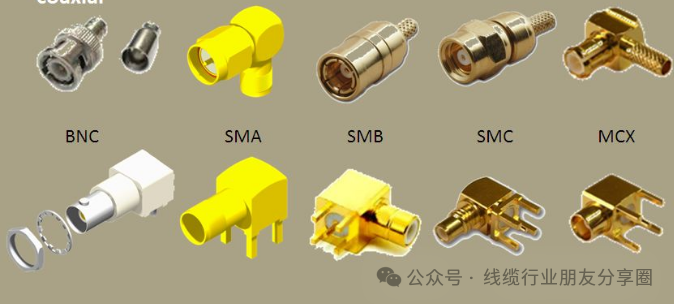

高频电子连接器是泛指所有用在电子讯号与电源上的连接元件及附属配件，从电子封装的观点来看，连接器是互相连接部分可离合或者替代的元件，换言之是所有讯号间的桥梁，因此高频连接器的性质将牵动电子系统的运行品质，其主要的功能是完整的传输讯号，所以在整个的电子系统中，高频连接器是一个典型的被动元件，可以说是一种对高频信号传输有较好性能的连接器。高频连接器通常用于需要在高速数据和图像传输方面提供高质量信号的场合，如电视广播、通讯网络等。高频连接器设计采用性能优异、极为可靠的技术，以确保高质量的连接性能。如SMA、N、BNC等连接器，它们广泛应用于射频传输，电子测量和高速数据传输等领域.

第三大类：电力连接器

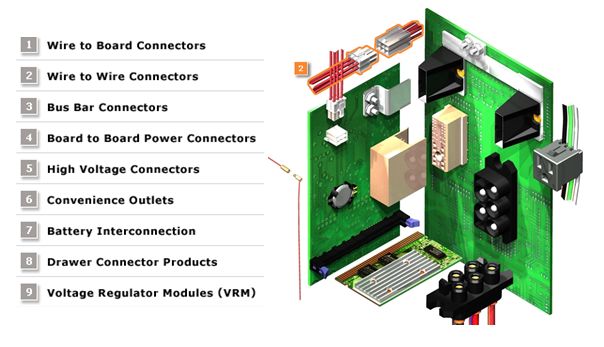

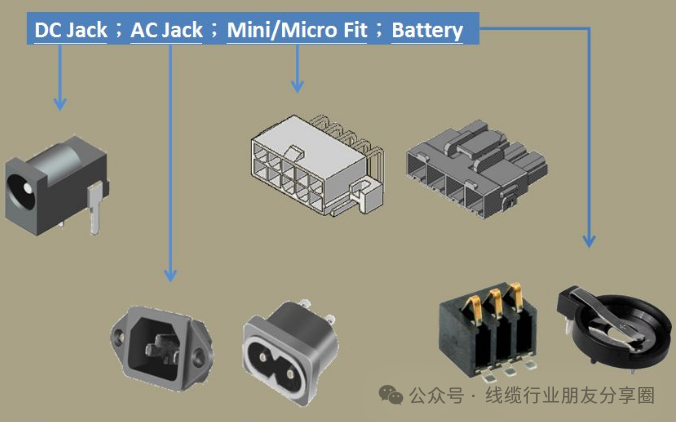

电连接器主要用于电气、电子设备的电缆线与电缆线、电缆线与设备之间的电路连接，特别是在电气控制系统和电源应用中；电力连接器通常用于将较大的电流和电压传输到电气设备上，从而使设备得以正常运转。实现低频信号、高频信号及电能(功率)的传输。电连接器由固定电连接器和自由端电连接器两部分组成。固定电连接器是安装在面板和底座(或不安装)的被动连接部分，又称为插座;自由端电连接器是带有连接螺母或其他锁紧装置的主动连接部分，与固定端电连接器相配合，又称为插头。电连接器通过插头与插座之间的插合和分离，使电路接通和断开。电连接器是各类电气、电子系统不可缺少的电子元器件，广泛用于航天、航空、核工业、兵器、舰船、电子、交通、计算机、通信、医疗、石油勘探等行业。电连接器作为电信号传输系统的“神经枢纽与接点”，在电路中起着电信号传输的关键桥梁作用，其品质直接影响产品的性能与质量。

第四大类：模块化连接器

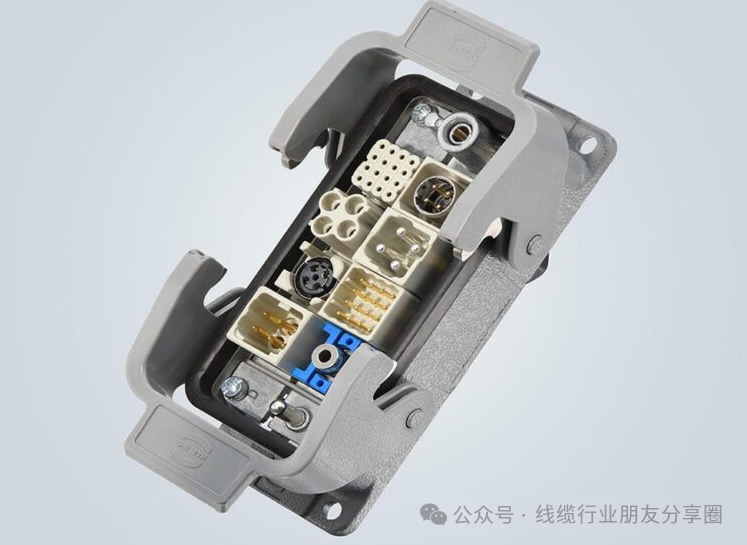

模块化连接器是指由多个模块组成的连接器，这些模块可以根据需要连接起来以实现不同的功能。模块化连接器广泛应用于多种不同的场合，如网络设备、数据采集设备和电子测试、计算机工作等领域。模块化连接器采用快速运输技术，使用简便、简单维护，使用寿命长，应用范围广，是目前电子元器件领域中的一种重要连接器；模块化连接器是“自己构建”的互连产品，具有可选择和配置的结构元件，以满足特定应用的物理或性能要求。模块化产品的例子包括可以容纳客户选择的各种插件(电源、信号、数据、流体、气体)的通用外壳；可用于不同外壳或壳体形状(通常为矩形)的普通插件；或者可以用特定管脚数或类型组装的内部组件。这些模块化产品可由连接器供应商或客户组装。模块化产品使设计人员能够利用多个变量创建半定制连接器。与完全定制的连接器产品相比，这种方法具有许多优点。模块化连接器通常比定制产品成本低，并且通常可以减少所需的单个连接器的数量。它们易于升级和修复；可以添加功能或特征，或者用新的部件替换损坏的部件，而不是更换整个连接器。它们通过允许在一个外壳或外罩中使用多种介质而不是单个连接器来减少库存。

第五大类：热插拔连接器

热插拔，即带电插拔，主要发生在不关闭系统电源的情况下，将模块、板卡、部件插入（连接）或拔出（断开）系统来执行测试、故障排除或信号调整，而不影响系统的正常工作，从而提高了系统的可靠性、快速维修性、冗余性和对灾难的及时恢复能力等。为了确保带电拔插在不损坏设备的情况下安全地连接，连接器生产商设计了一些特制的热插拔连接器，如先通后断的连接器，以确保拔插之前已建立好接地和系统电源的连接。先通后断连接器产品是以先通后断设计的。先通后断连接器采用特定于应用的接地设计，允许在建立电源连接之前先建立接地连接，并在电源连接断开之前一直保持连接；总结来说热插拔连接器是一种具有热插拔功能的连接器，用于保护设备和组件免受意外断电或断开连接的影响。热插拔连接器广泛应用于各种机房、数据中心和网络设备等场合，可以大大提高设备的性能和使用寿命，同时也保证了数据传输和操作的流畅性。热插拔连接器能够自动断开连接以避免损伤受到影响的电路板或设备，极大地提高了电路板和设备的整体性能.

结语

总而言之，连接器作为电子元器件极为关键的构成部分，其各类别对于电子技术从业者而言掌握与否意义重大。诸如板载连接器、高频连接器、电力连接器、模块化连接器以及热插拔连接器等，它们均具备独有的特性与长处，且各自适配特定的应用场景。故而在挑选适宜的连接器时，必须慎之又慎，周全考量各类因素，以此实现连接器效率与稳定性的最大化，为整个电路系统的可靠性筑牢根基。
