Type-C接口信号定义

电子资讯|Electronic information|

2023-09-20 18:39:37 676

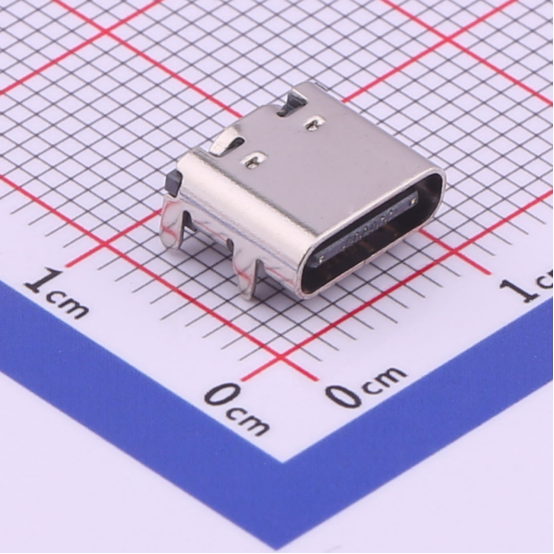

Type-C接口是一种用于数据传输和充电的通用连接标准，具有小巧、可逆插拔等特点。为了更好地了解Type-C接口的信号定义，下面将对其主要信号进行介绍。

1. Vbus：Vbus是用于电源传输的信号线，可以提供5V或20V的电压给连接的设备进行充电或供电。

2. GND：GND是地线信号，用于提供电路的地引用。

3. CC1和CC2：CC1和CC2是用于识别连接设备的信号线。在连接过程中，通过这两根信号线的电压和电流变化来判断连接设备的类型（主机/从机/充电器）以及支持的功率输出能力。

4. D+和D-：D+和D-是用于数据传输的差分信号线，支持高速传输和适配器发现。

5. SBU1和SBU2：SBU1和SBU2是用于可选的辅助信号传输的线路，可以用于支持USB 2.0 OTG功能或者支持基于DisplayPort的Alternate Mode。

6. Configuration Channel (CC)：CC信号是由CC1和CC2两条信号线组成的双向信号通道，用于探测连接设备的类型和协商电源和功能模式。

通过这些信号线的组合和变化，Type-C接口能够智能地实现设备的连接、数据传输和充电功能。

需要注意的是，Type-C接口的信号定义是基于USB Type-C规范制定的，并且可以支持其他协议的传输，比如DisplayPort、HDMI等。在使用Type-C接口时，需要根据具体需求和设备支持的功能来选择合适的配置和线缆。

总结起来，Type-C接口的信号定义涉及了电源传输、地线、设备识别、数据传输以及辅助信号通道等多个方面，通过这些信号线的配合和控制，实现了Type-C接口的高效连接和多功能应用。
