浅析USB数据传输线

电子资讯|Electronic information|

2025-01-15 10:44:56 709

所谓的USB，不仅仅是一个口头用语，它的正式名称是Universal Serial Bus（通用串行总线），是一种用于计算机与外部设备之间数据传输的通信协议。常提到的USB 2.0或USB 3.1，指的是传输标准；而USB Type-C或USB Type-A，则是指不同的物理接口类型。

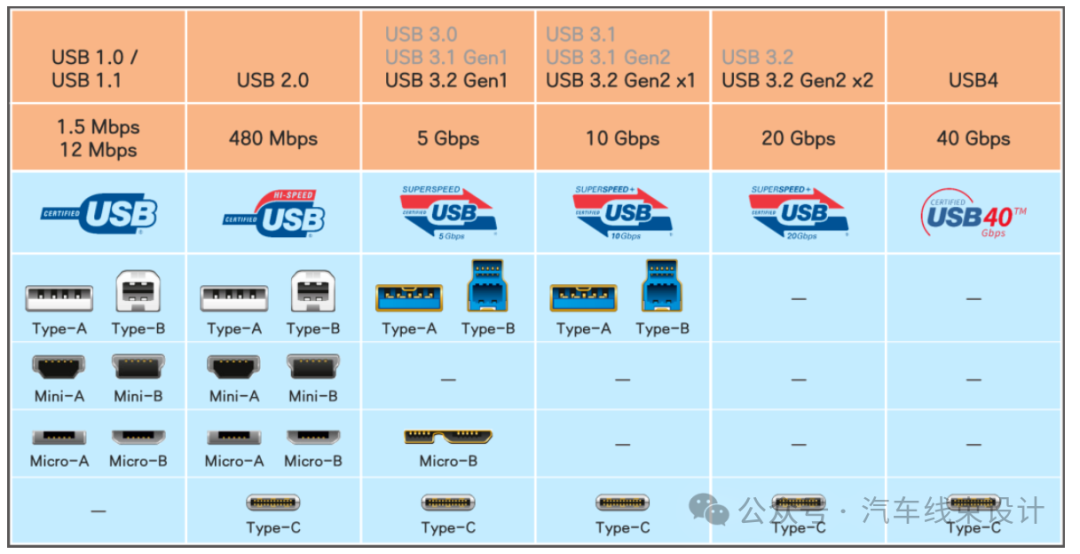

我们首先来看看目前有哪些USB传输标准和对应接口类型：

有点多，说实话看起来有点眼花，那就先来详细看看接口类型都长啥样吧。

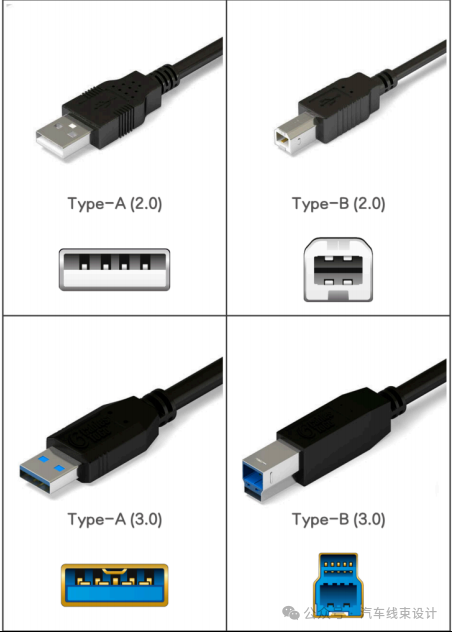

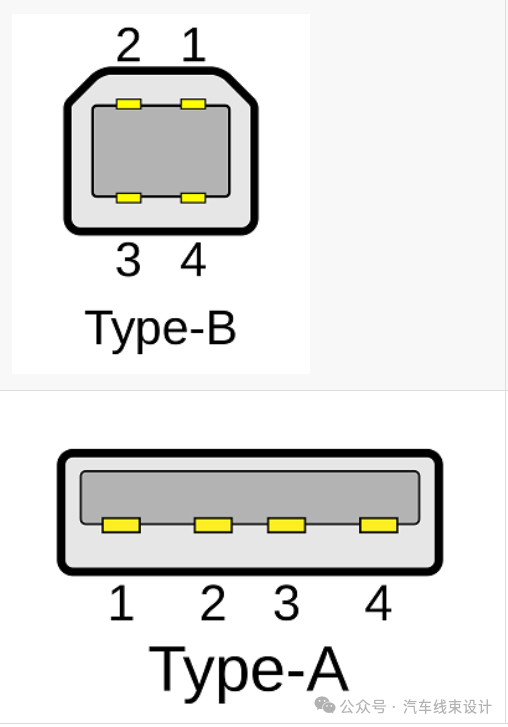

1、标准USB接口，又分为Type-A和Type-B两种，样貌如下：

根据接口的颜色，我们很容易区分该接口是支持USB2.0还是支持USB 3.0的。Type-A型接口也是我们日常生活中最常见的USB接口，广泛应用于鼠标、键盘、U盘等设备上，Type-B型则常用于打印机、特殊显示器上。

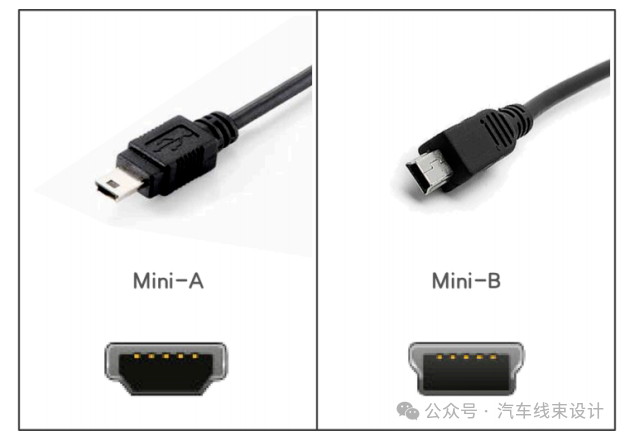

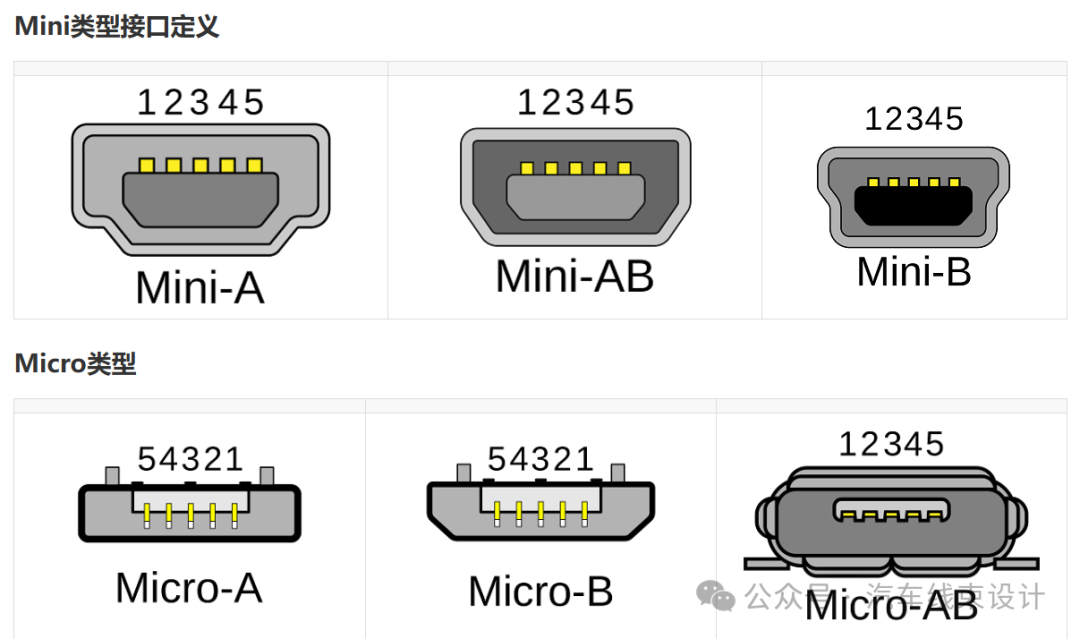

2、Mini USB接口主要分为Mini-A和Mini-B两种，样貌如下：

Mini USB接口，是一种小型的USB接口，其指标与标准USB相同，但是加入了ID针脚（用于区分设备是主机还是外设），以支持OTG（On The Go，许在没有主机的情况下，实现设备间的数据传送）功能。

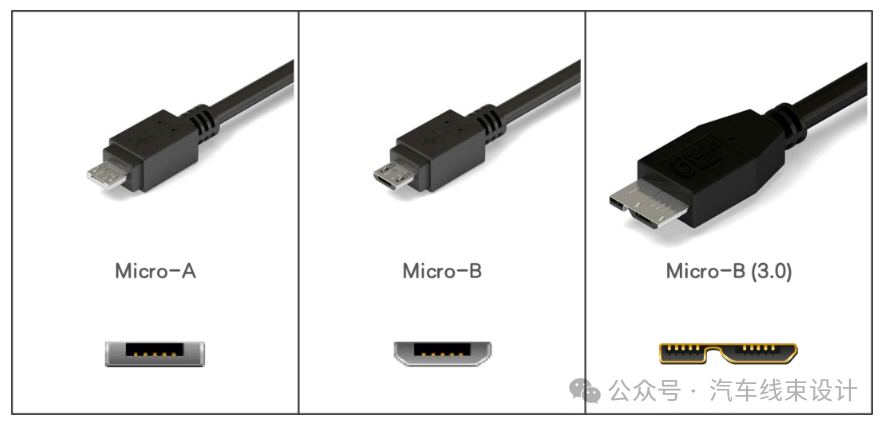

3、Micro USB接口，属于Mini USB的下一代规格接口，Micro USB接口的插头采用了不锈钢材料，插拔寿命提高为10000次，相比Mini USB接口，在宽度不变的情况下，高度减半，更为小巧。Micro USB接口也可分为Micro-A和Micro-B两种，样貌如下：

Micro-B类型的USB接口，相信大家都认识，只是不知道它的专业名称，在智能手机发展的前期，绝大多数的智能手机（苹果手机除外）都采用了Micro-B作为充电和数据接口。在USB 3.0标准发布后，Micro-B接口也有了新的造型，相信大家也不陌生，我们购买的支持USB 3.0的移动硬盘盒大部分就采用Micro-B接口。

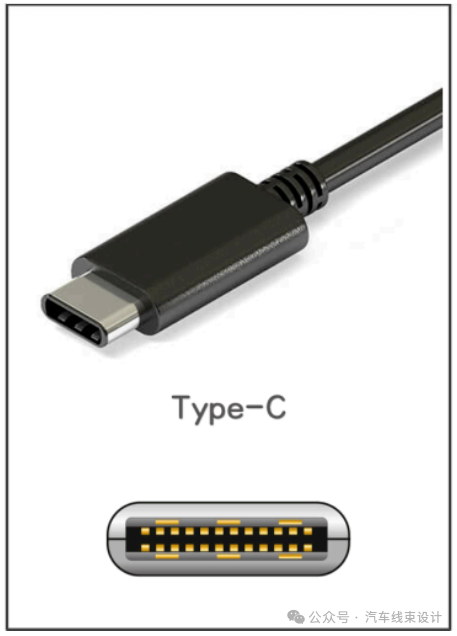

4、Type-C接口，该接口对于使用者来说，相信最大的好处就是可以正反插拔了吧。

最新的USB4标准目前仅支持Type-C接口，同时USB4采用了Thunderbolt协议（俗称雷电接口协议，是由Intel主导开发的接口协议，具有速度快，供电时兼容雷电、USB、Display Port、PCIe等多种接口/协议的特点），因此，支持USB4标准的Type-C接口也是可以兼容雷电接口的。

认识了各种接口的样子后，那就再来看看各自的引脚定义吧。

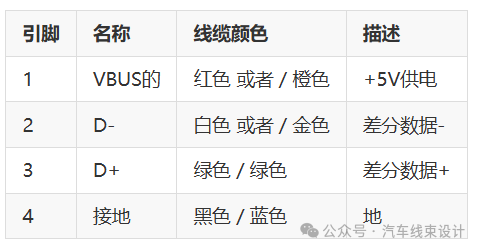

1、USB1.1/2.0Type-A/TYPE-B接口引脚定义及颜色
