板对板连接器基本知识及功能分享

新闻资讯|news|Events|

2023-02-20 10:10:21 986

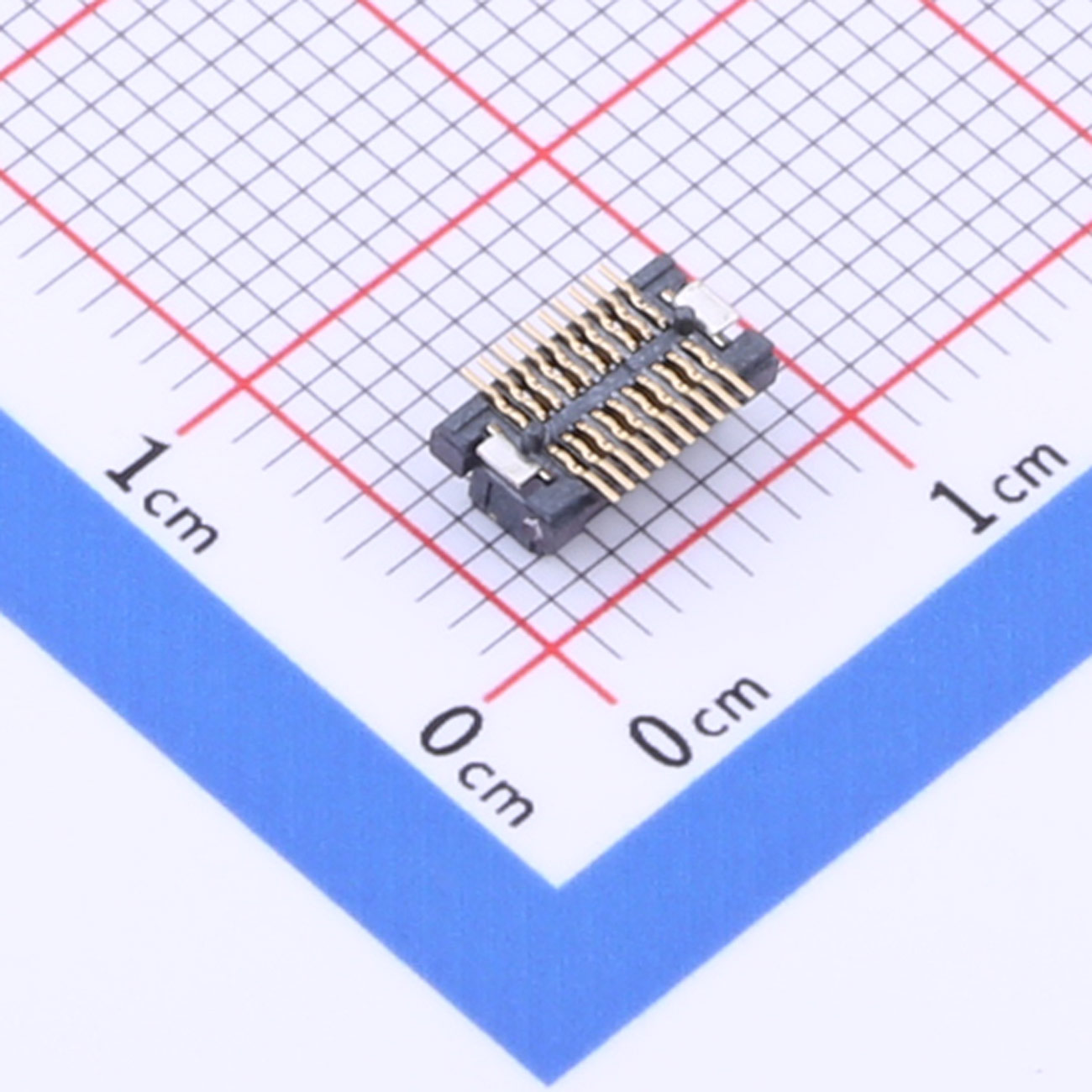

板对板连接器是一种通过连接器的引脚能够直接连接印刷电路板之间电源和信号的一种微型耦合插头和插座。

为了防止板对板连接器氧化造成导电性降低，一般都使用铜合金材料。板对板连接器是目前所有连接器产品类型中传输能力最强的连接器产品，主要应用于电力系统、通信网络、金融制造、电梯、工业自动化、医疗设备、办公设备、家电行业。

目前板对板连接器主要的间距有0.4mm、0.5mm、 0.635mm、 0.8mm、 1.00m、 1.27mm。

在电子制造中，整个设备可能需要适合可用的空间，因为，如果电路板设计阶段的PCB 倾向于占用太多空间，则该器件可能被分成两个或更多个板。板对板连接器可以在板之间连接电源和信号以完成所有连接。

板对板连接器通孔技术允许第三维连接PCB上的迹线和元件。第一PCB可以沿着PCB在水平和垂直方向上使用导电铜迹线。通过添加更多层的电路板，在双面PCB的两侧之间几乎会有几个单层PCB。具有五层的典型多层PCB可以小于0.08英寸（2mm）厚。通孔具有导电内表面，其可以在多层PCB的任何两层之间承载电流。

由于各种成熟技术，现代电子设备更可靠且制造成本更低。由于两层或多层铜迹线之间隐藏的连接，多层板的PCB制造曾经是一个巨大的挑战。表面贴装技术（SMT）促进了小型化工作，因为即使没有钻孔，也可以轻松地在PCB上安装元件。在SMT中，机器人设备在将组件粘附到PCB之前将粘合剂施加到组件下侧。元件的预镀锡引线上的引线和PCB上预镀锡焊盘上的引线将被回流或重熔，当PCB冷却时，焊接过程完成。
