常用射频同轴连接器简介

电子资讯|Electronic information|

2025-05-20 15:54:14 538

射频同轴连接器起源

prosund

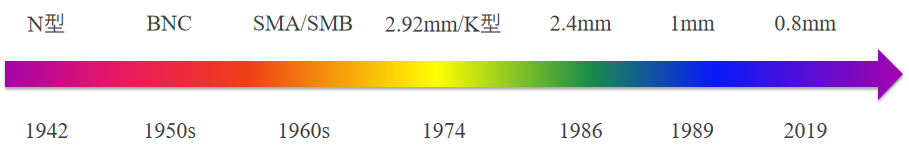

射频和微波同轴连接器的发明要追溯到第二次世界大战期间的20世纪40年代，随着雷达和各种无线电通信设备的诞生，最早出现了N型和BNC等连接器。它是射频信号传输的重要部件，目前在通信、广播、商业都有广泛的应用。

射频同轴连接器有着规范的行业标准，在界面尺寸上有各自的规范，囊括了多种类型，需要在不同的场合使用合适的连接器。

连接器基本结构

prosund

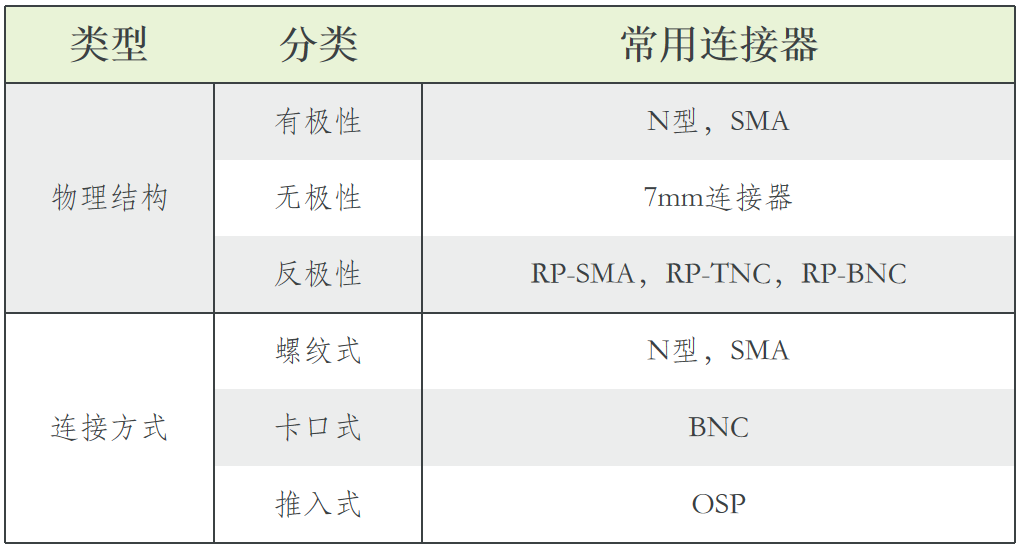

常用的连接器有着不同的类型，按照物理结构来区分，可以分为有极性，无极性，反极性。我们比较常见的SMA连接器，就属于有极性这一类；如果按照连接方式来区分，SMA连接器就属于螺纹式的。以下列举了一些常见连接器的分类。

射频连接器的主要参数

prosund

工作频率范围：射频同轴连接器的下限截止频率是零，上限工作频率一般为截止频率的95%。工作频率取决于连接器的结构。任何连接器的频率范围都受限于同轴结构中出现的第一个圆波导模，减小电缆的尺寸可以提高连接器的截止频率，用介质填充则会降低使用频率和增加损耗。所以，一般来说，外导体的尺寸越小，连接器工作频率越高；填充介质的介电常数越低，工作频率越高，插损也越低。

特性阻抗：常见的连接器特性阻抗为50Ω与75Ω。

VSWR(驻波比)：VSWR是连接器最重要的指标之一。

接触电阻：接触电阻是指其接触点的电阻，分别指内导体和外导体的接触电阻，通常为mΩ级，同时外导体的接触电阻要小于内导体。

绝缘电阻：绝缘电阻是指绝缘材料的电阻，该指标不好时会产生漏电流。

常用连接器型号

prosund

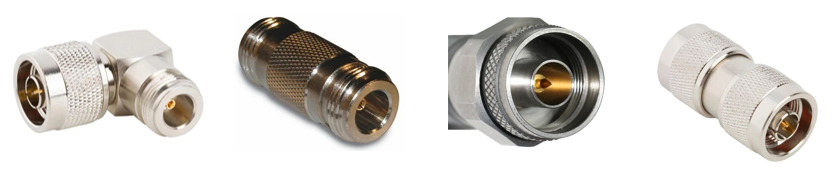

N型连接器

最高频率：普通型11GHz，精密型18GHz

介质：PTFE

起源于1942年，由其发明者Paul Neill的名字命名。起初的工作频率为4GHz,到了60年代后改良为11GHz，精密型可工作到18GHz，是应用最为广泛的连接器之一。有50Ω和75Ω两种规格，不可互连。外导体内径为7mm。N型类似于中国标准的L16，但是二者不能兼容，需要专用的N-L16转接器。

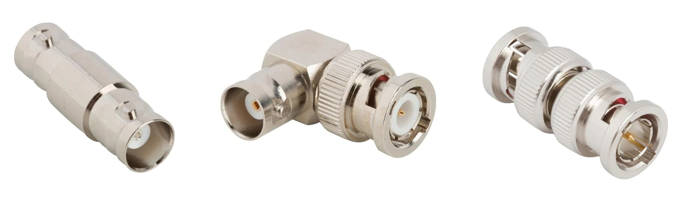

BNC型连接器

最高频率：普通型4GHz，精密型8GHz

介质：PTFE

起源于20世纪50年代，成为插入式（卡式）的N型连接器。常用于低频电路中，外导体内径为6.5mm。类似中国标准的Q9型，但不完全兼容。

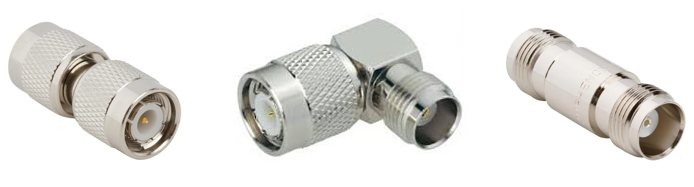

TNC型连接器

最高频率：普通型11GHz，精密型18GHz

介质：PTFE

TNC(Thread Neill-Concelman, 螺旋连接器)是BNC型连接器的改良型，其频率特性和N型基本相同。外导体内径为6.5mm。同时，TNC接头有着良好的抗震性能。

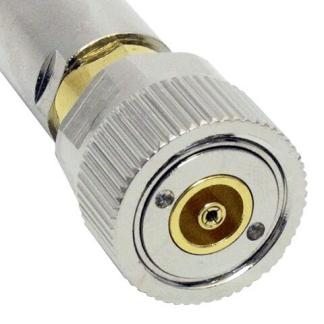

APC/7mm型连接器

最高频率：18GHz

介质：PTFE

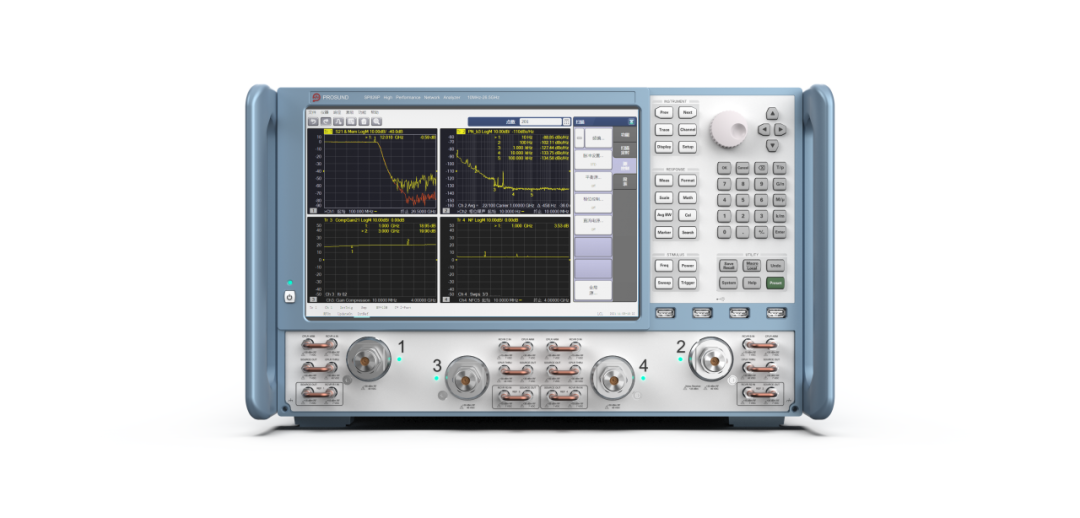

起源于20世纪60年代，Amphenol标准，无极性，是所有到18GHz的连接器中驻波最低的，俗称“平接头”。常见于网络分析仪。外导体内径为7mm。

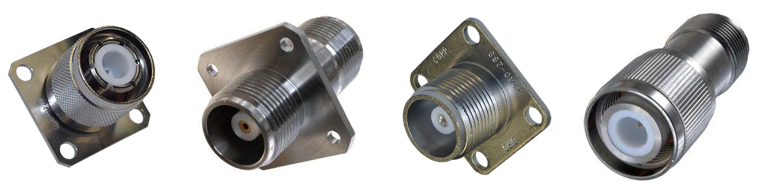

HN型连接器

最高频率：4GHz

介质：PTFE

HN型连接器是20世纪50年代推出的N型连接器的高压版，可工作到5kV的电压，尺寸接近N型，但其功率容量更大。

LC型连接器

最高频率：1GHz

介质：PTFE

耐高压连接器，其功率容量大于HN。LC和HN常用于大功率应用场合，而在其他领域较为少见。

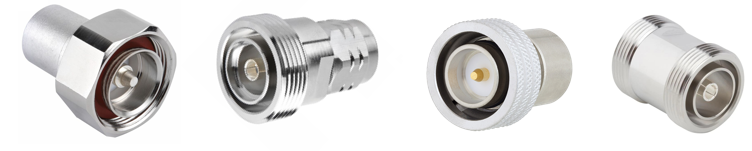

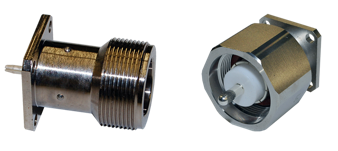

DIN7-16型连接器

最高频率：8GHz

介质：PTFE

DIN7-16(Deutsche Industries Norm, 德国工业标准)型连接器由Spinner发明的6-16(60Ω)型连接器衍变而来，其内导体的外径为7mm，外导体的内径为16mm，是所有连接器中无源互调（PIM）性能最好的连接器。常见于蜂窝基站和广播电视发射机，可兼容中国标准的L29。

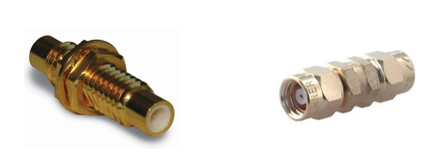

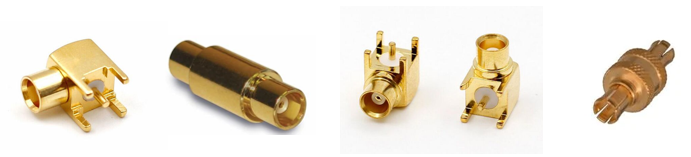

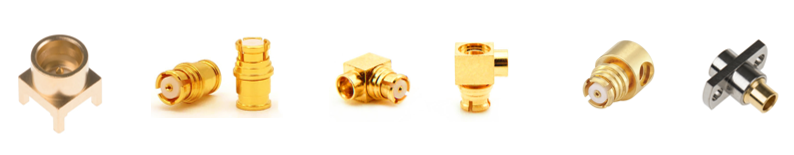

MCX型连接器

最高频率：6GHz

介质：PTFE

插入式的“微同轴”连接器，起源于20世纪80年代，有50Ω和75Ω两种规格。

MMCX型连接器

最高频率：6GHz

介质：PTFE

比MCX更小的连接器，由于尺寸小、成本低廉而被广泛应用。起源于20世纪90年代，也被称之为MicroMate。

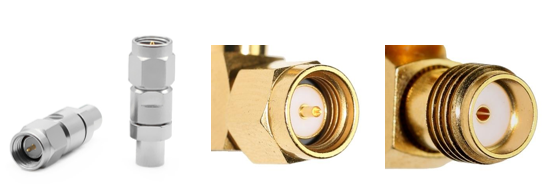

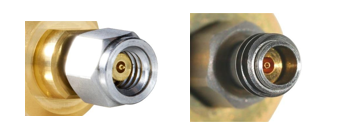

SMA型连接器

最高频率：普通型18GHz，精密型26.5GHz

介质：PTFE

起源于20世纪60年代，设计者是Bendix Scintilla公司，称为超小型A型连接器，可能是全球应用最为广泛的一种连接器。其外导体内径为4.13mm。

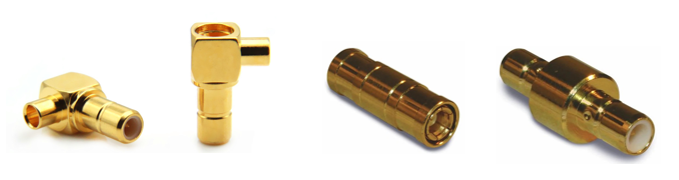

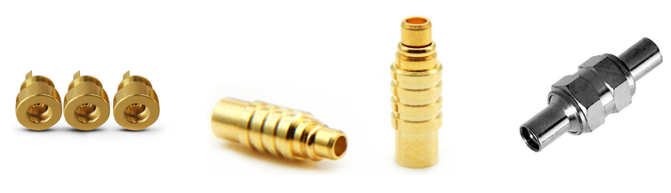

SMB型连接器

最高频率：4GHz

介质：PTFE

SMB(Subminiature B)超小型B型连接器，是一种插入式结构，外导体内径为3mm，有50Ω和75Ω两种规格。

SMC型连接器

最高频率：10GHz

介质：PTFE

SMC(Subminiature C)超小型C型连接器，不常用，有插孔或插头两种类型，外导体内径为3mm。

SSMA型连接器

最高频率：38GHz

介质：PTFE

一种比SMA更小的连接器，外导体内径为2.79mm。

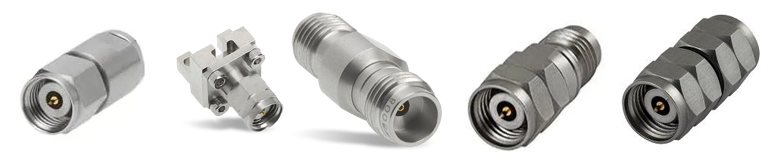

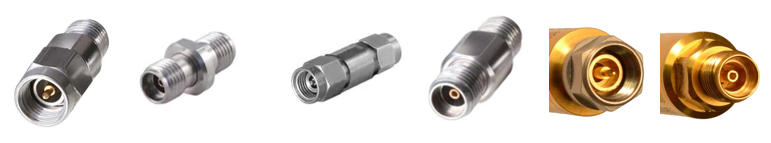

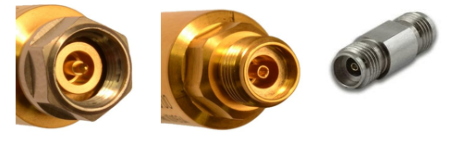

3.5mm型连接器

最高频率：34GHz

介质：空气

一种精密连接器，可以和SMA物理兼容。上世纪70年代中期，由美国Hewlett-Packard和Amphenol公司(主要是由HP公司研制的，早期的生产在Amphenol公司进行)推出，工作频率可达33GHz，这是最早的可用到毫米波段的一种射频同轴连接器。与SMA连接器(包括Southwest Microwave的“Super SMA”)的一个明显的区别是：3.5mm采用空气介质。
