FFC排线和FPC排线是现代电子设备中常用的两种连接线路。它们在电子设备中起着重要的作用，并在一些特定的场景中有各自的优势。本文将介绍FFC排线和FPC排线之间的区别。

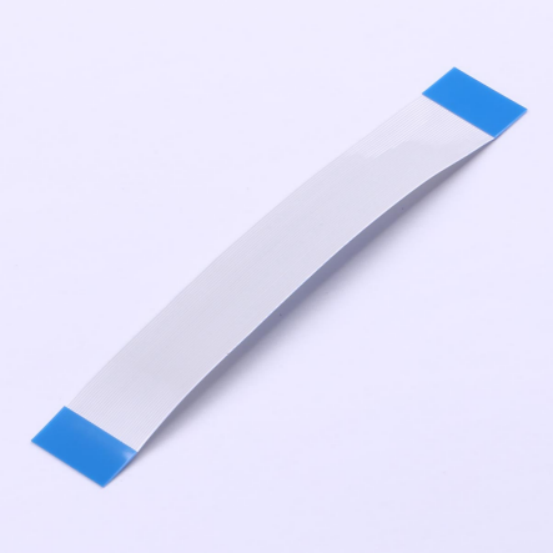

FFC排线是Flat Flexible Cable的缩写，中文名称为扁平柔性电缆。它由纤维材料和覆盖层组成，具有扁平、柔软、轻巧等特点。FFC排线通常由多个细小导线并排排列而成，导线之间通过绝缘材料进行隔离。FFC排线广泛应用于电子产品的内部连接，如显示屏、键盘、摄像头等。

与之相比，FPC排线是Flexible Printed Circuit的缩写，中文名称为柔性印刷电路板。它采用了类似于硬质电路板的结构，但使用了柔性的基材。FPC排线通常由多层导电层和绝缘层组成，在连接器两端通常带有针孔或引脚。FPC排线具有折叠、弯曲、扭转等灵活性，广泛应用于需要弯曲连接的电子产品，如折叠手机、平板电脑等。

FFC排线和FPC排线在制造工艺上有所不同。FFC排线通常采用平面缠绕或层叠剥离的制造方式，生产效率较高。而FPC排线则需要通过特殊的印刷工艺将导电层和绝缘层逐层叠加，然后进行裁剪、打孔等加工工艺。

另外，FFC排线和FPC排线在连接方式上也有一些差异。FFC排线通常采用贴片式连接，使用连接器将其与电子设备连接起来。而FPC排线则可以直接焊接在电子产品的电路板上，节省了连接器的使用。这使得FPC排线在一些空间受限的应用场景中更具优势。

最后，FFC排线和FPC排线在性能方面也有所区别。由于其不同的结构和制造工艺，FFC排线在柔韧性、抗干扰能力和可靠性等方面具有一定的优势。FPC排线则更适合于需要高频传输和高速信号传输的场景，其导电层之间的绝缘层可以提供更好的信号完整性。

总结起来，FFC排线和FPC排线作为现代电子设备中的重要连接线路，各自具有独特的特点和优势。FFC排线适用于内部连接，制造工艺简单高效；而FPC排线适用于需要弯曲连接和高频传输的场景，具有较好的信号完整性。选择哪种排线取决于具体应用的需求和设计要求。
