为何汽车需要电气线束？其功能是什么？

为何汽车需要电气线束？其功能是什么？

电子资讯|Electronic information|

2024-04-28 15:46:35 806

汽车线束是汽车中的重要组成部分，尽管汽车体积庞大，平均长度约为4米，但它由数万个微小的不可分割零部件组成。这些零部件包括但不限于安全气囊、ABS制动器、信号灯以及发动机等重要功能部件。汽车线束承担着连接和供电这些功能的任务，如果没有线束，这些功能将无法正常运作。因此，深入了解汽车线束的功能和重要性至关重要。

什么是汽车线束？

汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。线束是指由铜材冲制而成的接触件端子（连接器）与电线电缆压接后，外面再塑压绝缘体或外加金属壳体等，以线束捆扎形成连接电路的组件。

简单来说，汽车线束组装电缆、连接器、端子和电线，在汽车中传输电力。

以前，汽车都是纯机械的，不用电就可以行驶。但是，在没有电的情况下驾驶一辆现代汽车将是一个奇迹。

因此，汽车线束是任何汽车发动机的关键部件。没有它们，电流就无法到达汽车的不同电气部件。

汽车的点火系统，如起动机、底盘和交流发电机，都需要电力。如果没有汽车线束来传输它们，它们就无法获得这种电力。

但对于汽车来说，仅仅拥有一个汽车线束是不够的。导线和端子也必须正确连接到电气部件上。

了解这种连接就是了解不同的线束电路。

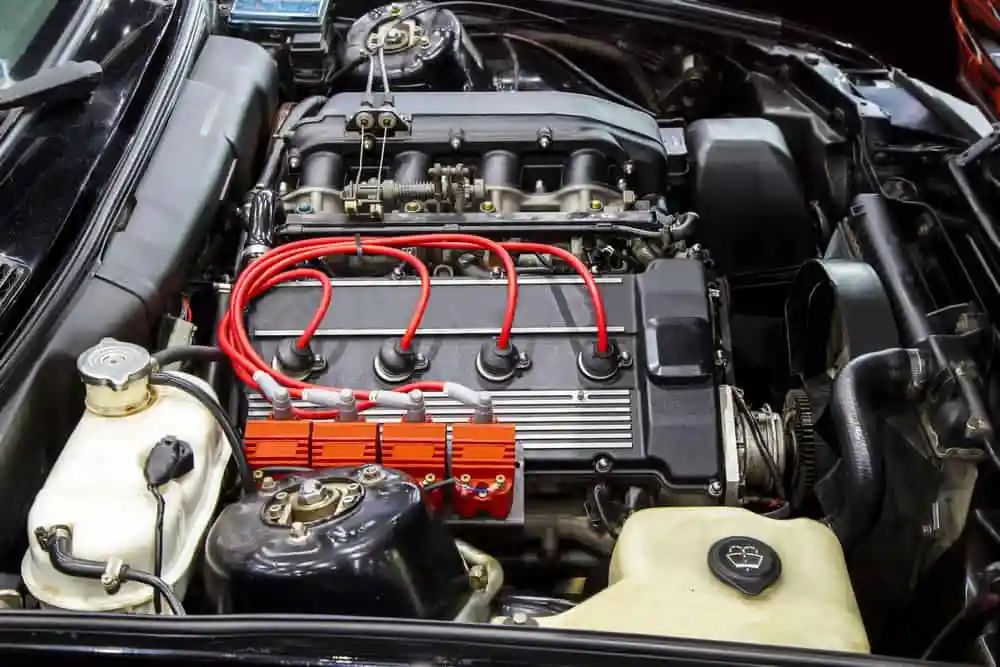

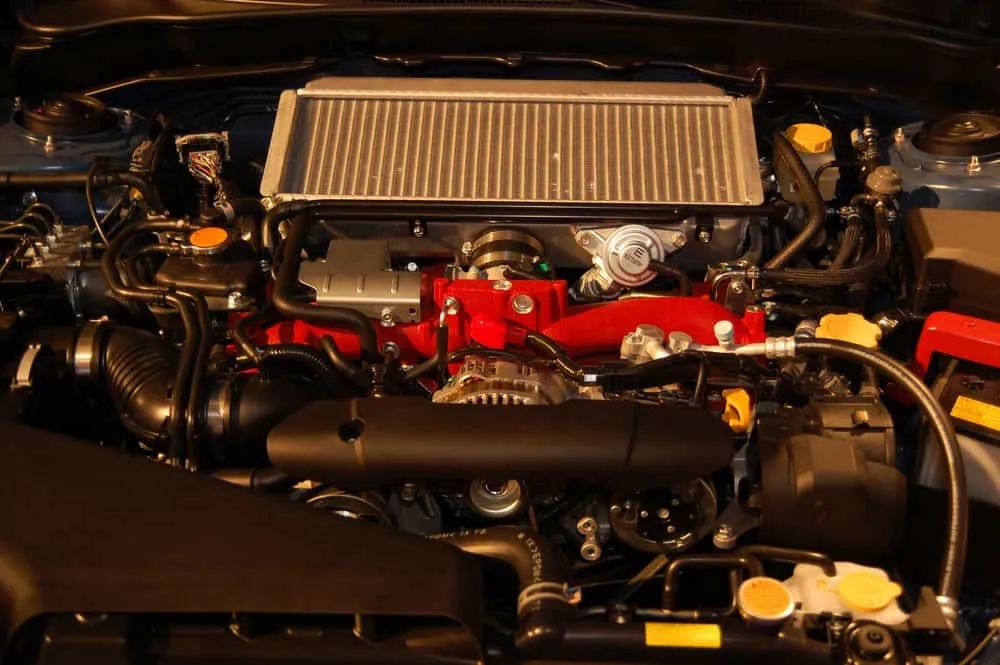

（现代汽车发动机）

汽车线束电路

由于汽车线束连接到不同的电气部件，因此它们具有不同的连接电路。

这些电路有不同的用途。一个常规标准的汽车电路有12个。

电路包括：

仪表板照明灯
仪表
信号灯
加热与空调
喇叭
驻车灯
无线电广播
刹车灯
尾灯
转向信号灯
雨刮器

（汽车线束电缆和电路）

从它们的名称，你可以很容易地理解每个电路的功能。

然而，许多高端车辆的线束具有超过12个电路。有的是18个，有的是24个。这些额外的电路很重要，因为车辆配备了更多的电气部件。

如果一辆车有18个电路，你会发现以下是额外的电路：

电动燃油泵
电风扇
高位停车灯
两个电源锁
收音机B+存储器

但如果汽车有24条电路，除了18条之外，这些都是额外的电路：

顶灯
行李箱灯
杂物箱灯
时钟
发动机罩下灯

（发动机罩下灯）

汽车线束的部件

除了电路外，汽车线束还有各种部件，包括：

连接器

连接器组件正如其名：它将线束导线连接到不同的电路和电源。典型的连接器具有公头端和母头端。两端连接在一起以传输电流。

但是，连接器的类型不同，具体取决于线束。它们的端子也有不同的材料，最好的是黄铜和铜。

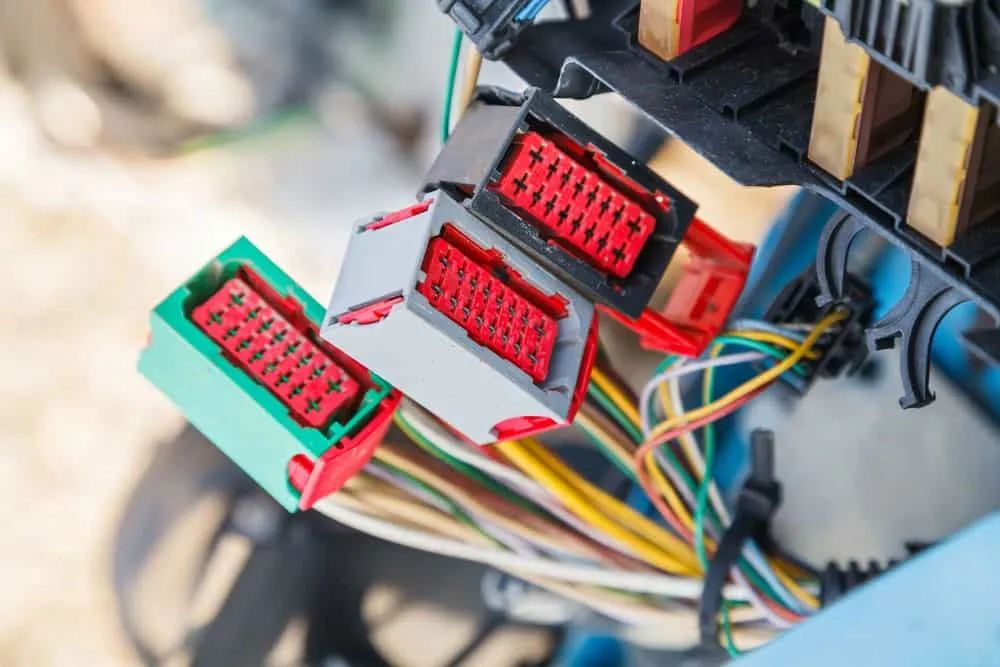

（汽车电缆和电线）

保险丝

一般来说，保险丝的作用是在出现故障时保护电气元件。例如，当电流过高时。

线束保险丝的特点是导线在一定的电流水平下很容易熔断。当它熔断时，就会断开电路。

因此，它可以阻止杂七杂八的电流到达汽车的电气部件，从而保护它们。

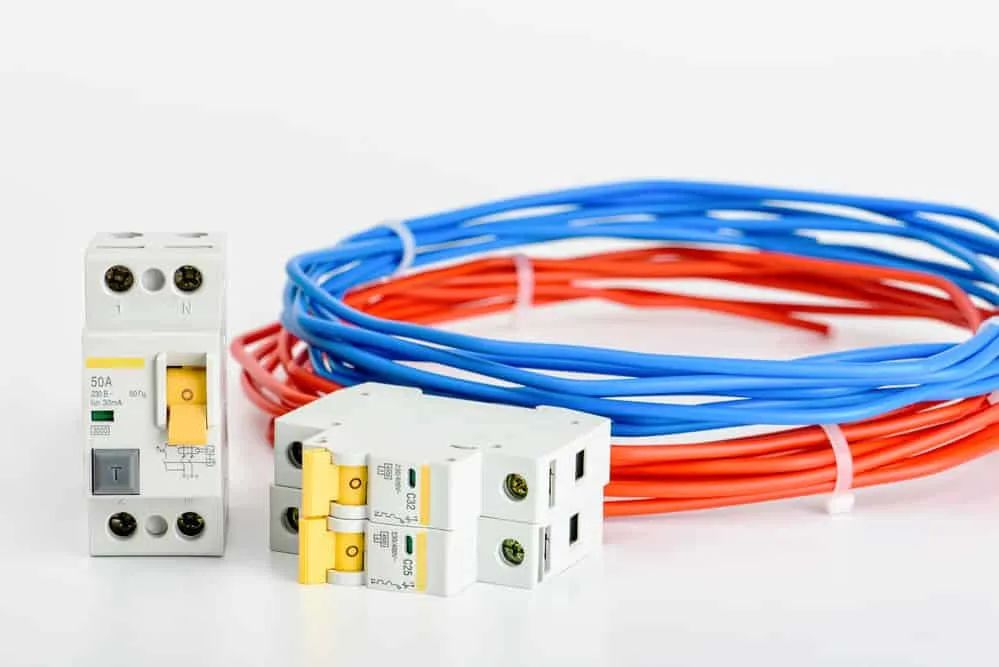

（保护电气元件）

保险丝盒

导线线束中的每个电路都有一个单独的保险丝。这意味着一个保险丝坏了不会影响所有部件。保险丝盒就像一座房子，你可以在里面组装不同的保险丝。它类似于配电板。

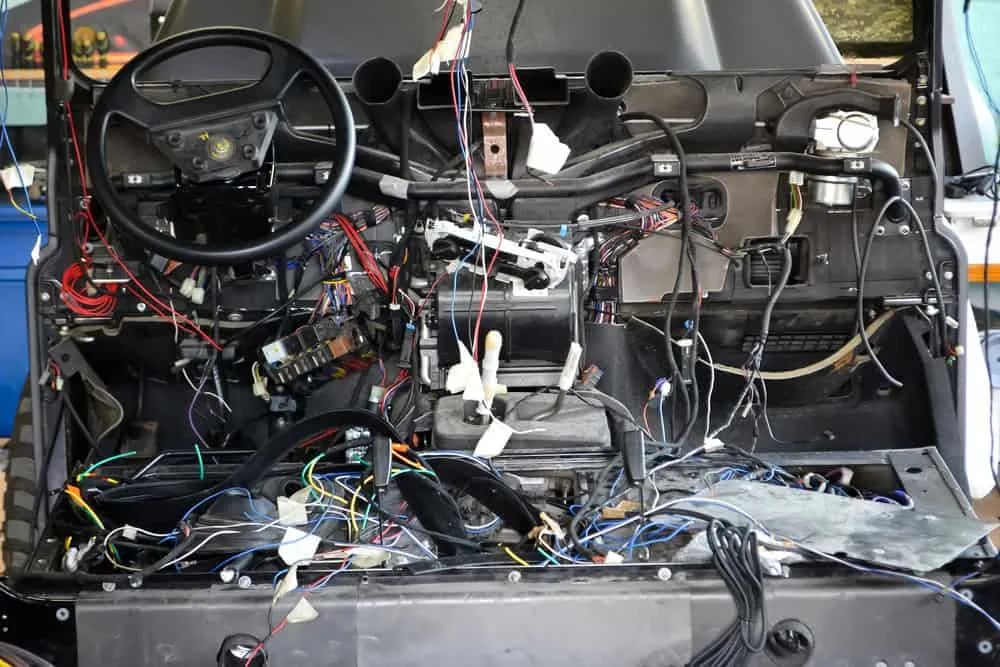

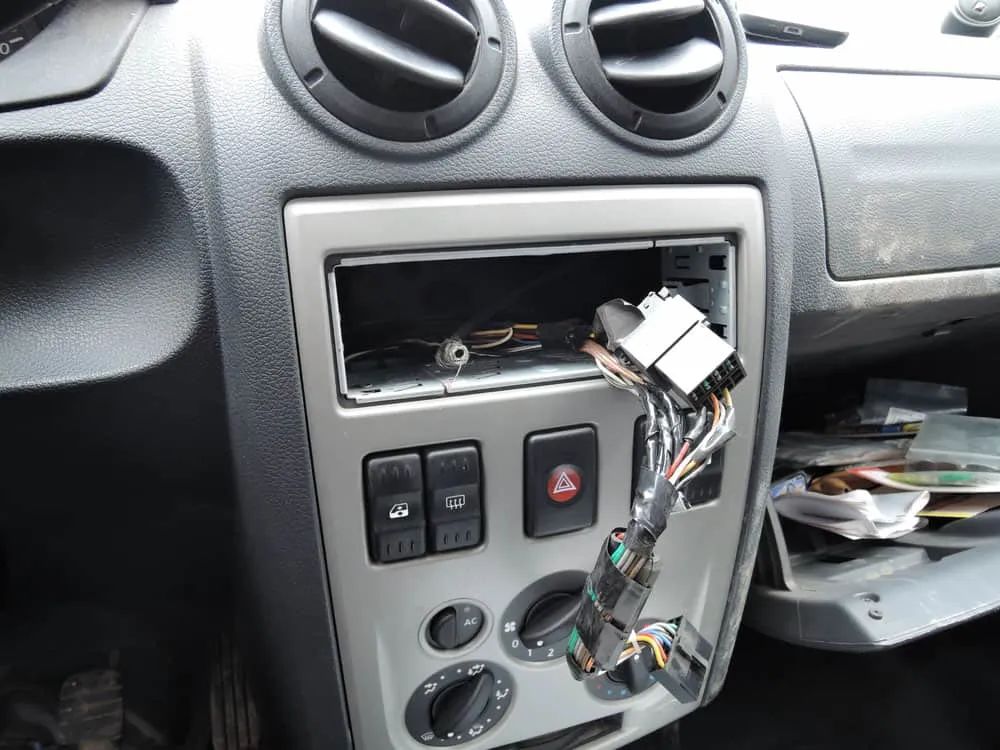

（仪表板后面的线束）

继电器

汽车线束的继电器部件用于高电流循环。它是最重要的部件之一，直接从电池中获取电力。相比之下，一些部件从其他汽车系统部件获得动力。因此，继电器部件可以从低电流传递强大的电流。

电线

线束是由电缆或电线组成的组件。电缆或电线是此处视图中的组件。这些通常是铜线，有不同的电路测量变体。

例如，喇叭和前照灯电路使用1.5号导线。但是圆顶灯和门灯的电路使用0.5规格的电线。在为电路购买导线时，确认电路的电流值至关重要。

（电气工人检查汽车接线）

汽车线束的优点是什么？

在车里有一个汽车线束总比没有好。以下是它们带来的一些好处：

短路发生较少：对于汽车线束，电路短路的可能性较小。为什么？因为线束将多条导线组装成排列良好的线束。这些捆扎物虽然不灵活但不松散。
快速设置：安装一个线束可能需要很长时间，需要连接许多导线和电路。然而，对于汽车线束，只需要连接一个单元，所有导线都可以工作。除了简化设置之外，您还可以避免错误连接。

更好的燃油使用：安装汽车线束将确保汽车优化燃油使用。从长远来看，你可以节省汽油费。

更耐用：汽车通常需要忍受恶劣的环境。只有极少数的例子，如寒冷的冬季天气、倾盆大雨和热浪。在这种条件下，汽车线束仍能发挥作用。这些线束是用不容易破裂的坚固材料制成的。

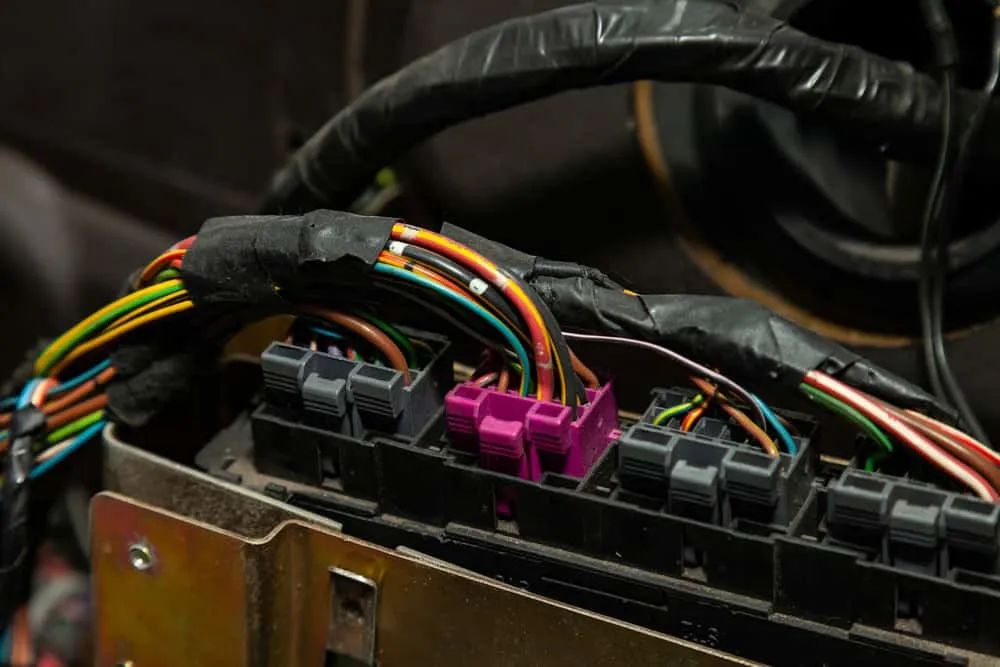

（汽车电气系统的特写）

如何为汽车挑选合适的线束

以下提示将对您有所帮助：

检查电路接头：这是第一步，也是最重要的一步。如前所述，标准线束有12个电路，但其他的有18或24个。必须检查电路接头，以确认其与您的车型相匹配。

此外，检查连接模式。是否需要压接或焊接，或两者兼而有之？两者兼而有之是最佳性能。

检查线束是否可扩展：汽车可能只需要12个电路的线束。如果你有一辆需要18个电路的车，会发生什么？可以购买新的线束。或者，可以获得一个可扩展的线束，它可以容纳来自可组装的更多电路。可扩展线束也是一个优点，因为它们的电压损失较小。

检查线束材料：除了耐用的线束，你什么都不想要。为确保这一点，请检查线束材料，尤其是导线和接头材料。对于电线来说，铜是最好的选择。可以选择铜或黄铜作为连接器端子，铝端子慎用。

（汽车修理工检查线束）

结论

总的来说，汽车中的线束是车辆电气系统与其多个电子部件之间的重要桥梁。

它在从一个组件到另一个组件的操作过程中提供电源和通信。

如果没有正确的线束，车辆的电气系统将面临许多问题，包括电源中断、效率降低，如果没有正确监控，甚至可能发生火灾。

定期检查汽车线束很重要，这样你就可以在出现更严重的问题之前发现任何损坏迹象。

这样，您的线束使用寿命更长，并且可以防止任何意外的维护成本。
