详解USB连接器-type c接口充电快的原因有哪些

Explain in detail the reasons for the fast charging of USB connector type C interface|技术应用|Technology application|Technology|

2021-12-28 18:27:30 2

金航标的USB-typec接口为什么充电快，主要有两方面原因，其一是金航标kinghelm研发的typec接口有四条电源线，电源线粗允许通过的电流大了，当然充电快了；其二，typec接口充电时，允许充电器与手机电源管理芯片通讯，提高充电电压，在电流不变时，可以提高充电功率，速度快了很多，理论上最大速度可达100W。

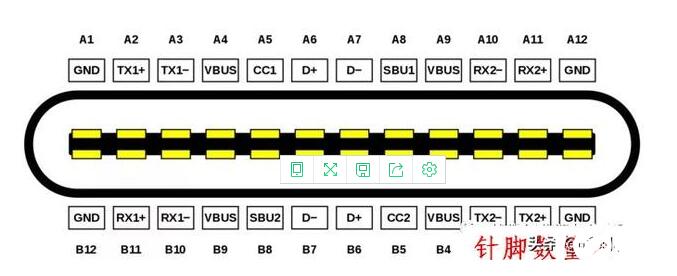

1、typec接口针脚定义前些年，使用最普遍的是micro usb接口，也就是安卓手机都在使用的充电和数据传输接口。这种接口只有五个针脚，实际只是使用其中四个，两个电源，两个数据。充电时，针脚与手机接触面积非常小，允许通过的最大电流非常有限，一般最大是2A，再大了会因过热，导致接口接触处过热烧毁，带来危险。后来，出现了优势明显、技术领先的usb type c接口替代了micro usb接口。usb typec最多24个针脚，正反里面是对称的。从图中可以看到四个电源负极针脚，四个电源正极针脚（VBUS）。

1P0425024-0

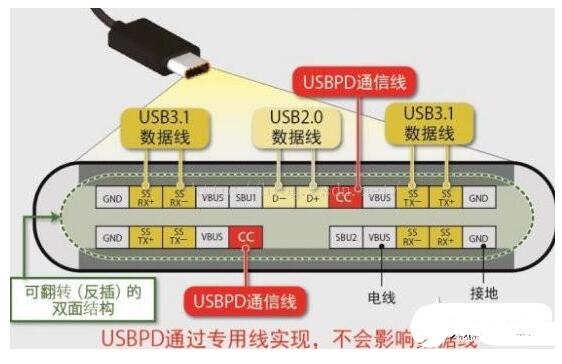

2、typec接口的技术规范除了因为电源针脚多了（相当于电源线粗了），还有技术方面的原因。从上面的接口，我们看到有两个CC针脚，这个脚是充电器与手机电源芯片通讯的，通过协商电源芯片会通知充电器其接收的快充协议，充电器接收后会提高充电电压，这样在电流不变的情况下，充电功率也可以大幅提高。

1P04235X-1

综上所述，typec接口充电快有两方面原因，其一，充电时充电线粗了（多条并联），允许的电流大量；其二，type ctypec接口有通讯端口，可以与手机协商后提高充电电压，从而提高充电功率，加快充电（这就是超级快充）。
