每日一品——Kinghelm金航标USB Type-A弯插母座KH-2AF90ZJ-13.5-BCu：定义可靠连接

2025-07-30 16:58:28 0

在电子设备持续追求极致轻薄与功能集成的时代洪流中，工程师们面临的永恒挑战便是如何在极其有限且复杂的内部空间内，为各类关键接口寻觅到最优的布局方案。传统直插式USB接口虽成熟可靠，却常因其垂直占据空间的特点，在紧凑型设计中显得捉襟见肘，迫使工程师在结构堆叠或性能妥协之间做出艰难抉择。正是在这样的行业背景下，Kinghelm金航标USB Type-A弯插母座KH-2AF90ZJ-13.5-BCu应运而生，它不仅仅是一个连接器，更是针对现代高密度电子设备空间约束所提出的精密工程解决方案，通过其独特的设计哲学与对材料科学的深刻理解，为设备内部空间的有效释放与功能稳定奠定了坚实基础。

该母座最核心的创新亮点在于其精心构思的90度弯插式结构设计。这一设计理念的突破性意义在于彻底改变了USB接口与印刷电路板（PCB）的传统连接方向。通过将插口方向巧妙旋转90度，使得连接器的整体高度显著降低，同时其接口开口方向平行于电路板表面，而非垂直于其上。这种空间方向的革命性调整，为工程师在规划主板布局时提供了前所未有的自由度，尤其对于那些内部空间寸土寸金的设备——如追求轻薄的超便携笔记本电脑、内部结构高度紧凑的平板电脑或智能手机——其价值不可估量。工程师可以更加从容地将接口布置在靠近设备边缘或侧面的狭窄区域，甚至巧妙地“藏”于其他大型元件之下，无需再为接口的垂直高度预留宝贵空间，从而最大化利用每一立方毫米的有效容积，为电池扩容、散热模组优化或增添其他功能组件腾挪出关键位置。

6388818453479119372317127

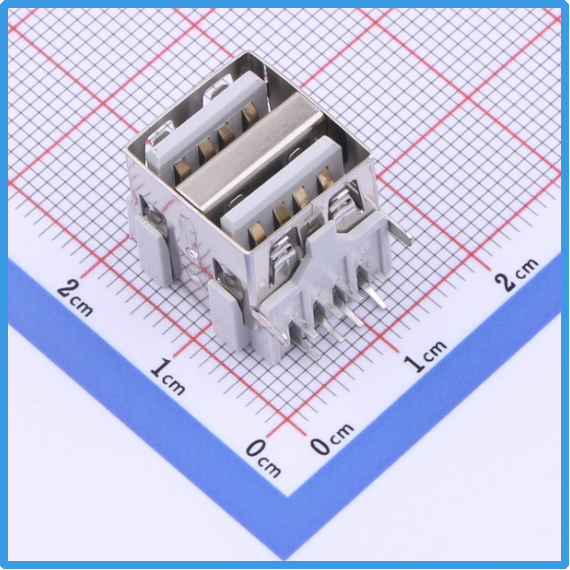

Kinghelm金航标KH-2AF90ZJ-13.5-BCu产品图

然而，卓越的空间适应性仅仅是成功的一半。KH-2AF90ZJ-13.5-BCu更深层的价值在于其对连接器核心本质——可靠电接触与持久耐用——的追求。选材上，其关键导电部件摒弃了普通黄铜，转而采用性能更为优越的BCu（高性能铜合金）。BCu材料在导电性、机械强度尤其是弹性模量方面具有显著优势。这种材料特性至关重要，它确保了构成接口核心的接触端子能够在插拔USB设备时产生精准且持久的接触正压力。每一次插拔动作中，BCu端子都能凭借其优异的弹性，为公头提供稳定而可靠的夹持力，这正是维持低接触电阻、保障高速信号完整性和大电流传输能力的物理基础。同时，其卓越的耐疲劳特性意味着即使经历数千乃至上万次的频繁插拔，这些接触点依然能保持初始的形态与性能，有效避免了因金属疲劳导致的接触压力衰减，从而杜绝了由此引发的接触不良、信号断续或供电不稳等顽疾，为设备的长期无故障运行提供了坚实的底层保障。

为了进一步巩固这种可靠性并提升电气性能，KH-2AF90ZJ-13.5-BCu在接触区域采用了先进的表面镀金工艺。黄金层在电子连接领域被誉为“不朽的守护者”，其作用远超简单的美观。它构筑了一道坚固的物理屏障，能有效隔绝空气中的氧气、硫化物以及其他腐蚀性气体对底层铜合金的侵袭，从根本上遏制了氧化膜或硫化物的生成。这些非导电物质的形成正是导致接触电阻随时间激增、信号质量劣化甚至连接完全失效的罪魁祸首。黄金层卓越的化学惰性确保了接触界面在设备整个生命周期内始终保持如新的低电阻状态。同时，黄金本身作为已知导电性最佳的金属之一，其极低的体电阻进一步优化了电能传输效率，减少了能量在接口处的损耗，并为USB 3.0及以上标准所要求的高速数据信号（如差分对信号）提供了近乎无损的传输通道，这对于高清视频传输、大文件快速备份或实时数据同步等应用场景至关重要。此外，黄金层显著降低了接触面之间的摩擦系数，结合BCu基材本身优良的弹性设计，共同实现了产品所强调的低插拔力特性。用户无需再费力地插入或拔出USB闪存盘、数据线或外设，每一次连接都变得轻松顺畅，这不仅提升了用户体验的愉悦感，也大幅降低了因不当用力导致接口物理损坏或设备意外跌落的风险，从另一个维度延长了设备的使用寿命。

在电气性能规格方面，KH-2AF90ZJ-13.5-BCu的设计充分考量了现代设备的供电与数据传输需求。其采用4P+4P（8个触点）的配置，明确指向其支持USB 3.0及以上高速数据传输协议的能力。四个核心触点用于USB 2.0的基础功能，而额外的四个触点则专门服务于USB 3.0引入的超高速差分信号对，使其理论数据传输速率可高达5Gbps，轻松应对日益增长的大容量文件传输需求。双端口的集成设计则进一步提升了单接口的空间利用效率，允许设备在同一物理位置支持同时连接两个USB设备，这对于需要在有限面板上提供更多连接选项的设备（如迷你主机、车载中控或工业控制面板）尤为重要。在电源供应方面，其额定电流达到1.5A，这不仅满足常规USB外设的运行需求，更能为智能手机、平板电脑等设备提供符合快充标准的高效电力输送，缩短充电等待时间。尤为值得一提的是其宽广的工作温度范围（-55℃至+85℃），这一指标远超消费类电子的一般要求，直接对标严苛的工业及车载应用环境。无论是寒冷冬季的户外使用、夏季车内密闭空间的高温炙烤，还是工业自动化设备内部产生的持续运行热量，该母座都能稳定工作，确保连接不中断，彰显了其卓越的环境适应性与可靠性基因。

正是基于上述的紧凑设计、坚固构造、可靠连接及强大性能，KH-2AF90ZJ-13.5-BCu弯插母座的应用疆域极为广阔。在消费电子领域，它是智能手机、平板电脑、超极本内部实现轻薄化与强连接性的隐形功臣，确保用户享受高速数据传输与便捷充电。在智能家居系统中，它可嵌入于体积小巧的智能网关、路由器、机顶盒或流媒体播放器，提供稳定可靠的外部扩展能力。在汽车电子领域，其耐温抗震的特性使其成为车载信息娱乐系统、OBD诊断接口、USB充电端口的理想选择，经受住行车环境的严苛考验。在工业自动化领域，从PLC控制柜、HMI人机界面到各类传感器和控制器，都能发现它的身影，为设备间通信、固件更新或调试提供标准化的高速通道，其耐用性保障了生产线的不间断运行。甚至在医疗设备、便携式仪器仪表等专业领域，其空间节省和可靠连接的优势同样备受青睐。

6388817079381196289228424

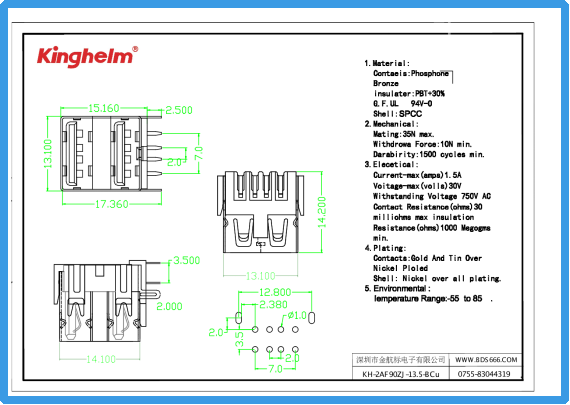

Kinghelm金航标KH-2AF90ZJ-13.5-BCu规格书

综上所述，Kinghelm金航标USB Type-A弯插母座KH-2AF90ZJ-13.5-BCu绝非一个简单的标准化接口。它是空间约束挑战下的智慧结晶，是材料科学与精密制造工艺的完美融合。其革命性的90度弯插架构，为工程师解锁了设备内部设计的桎梏；BCu铜合金结合黄金接触界面，铸就了电气连接的耐久与高效；强大的4P+4P高速支持与1.5A供电能力，满足了现代设备对性能的渴求；广阔的温域适应性则为其在多样化的严苛场景中稳定运行铺平道路。从掌中的智能终端到飞驰的汽车、从温馨的智能家居到繁忙的工业现场，KH-2AF90ZJ-13.5-BCu以其卓越的工程价值，默默地在方寸之间构建着稳定、高效、可靠的数据与电力桥梁，持续驱动着连接技术的边界，为电子设备的微型化与高性能化演进贡献着不可或缺的核心力量。

Kinghelm金航标（www.kinghelm.com.cn）从事无线信号收发、电子信号连接器及互连系统产品的设计、制造、销售和技术服务十多年，技术团队来自清华大学和电子科技大学，吸纳优秀海归人才，深耕微波射频技术领域，联合高校成立研究机构。金航标（www.kinghelm.net）获得了多项发明专利，已取得ISO9001认证和RoHS、REACH认证。IATF16949汽车质量体系认证，UL、TUV等认证在申请中。“金航标，连接世界”，从最初推出天线产品，包括北斗GPS双模天线、蓝牙、WiFi、Zigbee、NB-IoT、LORA、UWB，及配套的射频转接线；现在产品拓展到板与线的各种连接器、板端座子、接插件、信号开关系列；及汽车摩托车线束，工业、医疗、科研用特种线材，非标定制品等三大系列。金航标的兄弟公司萨科微半导体产品销往世界各地，服务超一万家客户，产品有二极管三极管、功率器件、电源管理芯片三大系列。萨科微近年来还推出霍尔传感器、ADC、BMS新产品，与金航标电子一起为电子整机产品公司提供配套服务。

6388817080359427701650441

宋仕强先生简介：

6388817081612689041344104

宋仕强先生

宋仕强先生，萨科微半导体和金航标电子两家公司的总经理，中国电子学会专家库成员、深圳华强北研究专家、专栏科普作家。宋仕强从基层技术人员干起，担任过国际地产上市公司CEO，有丰富的技术管理和企业经营的经验，将宏观经济学理论与现实中经营管理相结合，带领公司高速发展！

宋仕强先生一直关注深圳华强北，研究华强北发展模式，提炼出华强北文化。华强北的文章《华强北研究》、《华强北的转型与发展》、《驳彭博社华强北新闻》，被人民日报、新华社、美联社、雅虎新闻、华尔街日报等国内外大媒体和平台转发，《宋仕强论道华强北》等短视频集在YouTube、Tik Tok等平台热播！宋仕强为提升华强北商业环境，华强北“中国电子第一街”的国际化一直在努力，希望华强北的电子元器件销往全世界！
