每日一品——Kinghelm金航标FPC连接器KH-FG0.5-H2.0-14PIN：高精度柔性连接的理想选择

2025-08-15 09:31:40 3

在当今电子产品向轻薄化、智能化发展的趋势下，柔性连接技术已成为现代电子设备不可或缺的关键环节。柔性扁平电缆（FFC）和柔性印刷电路板（FPC）凭借其优异的弯曲性能、轻薄特性以及高密度布线能力，正在快速取代传统线束连接方式。市场研究数据显示，2023年全球FFC/FPC连接器市场规模已突破15亿美元，年增长率保持在8%以上。在这一背景下，Kinghelm金航标推出的KH-FG0.5-H2.0-14PIN FFC/FPC连接器凭借其*的性能表现，正在成为行业的新标杆。

16-2(1)

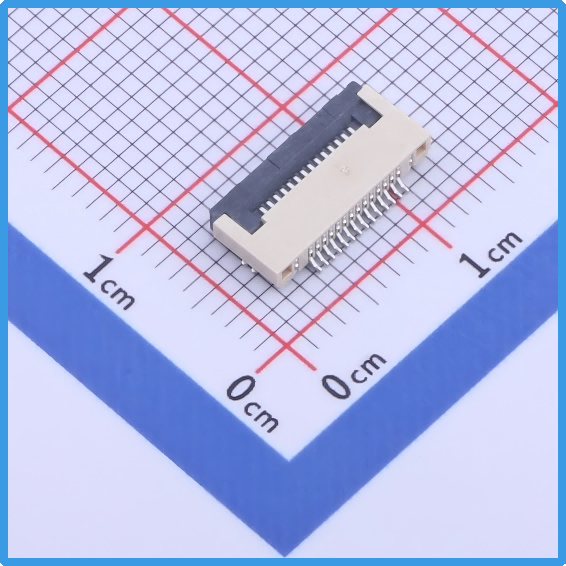

Kinghelm金航标KH-FG0.5-H2.0-14PIN产品图

翻盖式锁定结构，稳固可靠
KH-FG0.5-H2.0-14PIN采用的翻盖式锁定设计代表了当前连接器技术的最新发展方向。这种创新结构通过精密设计的机械卡扣系统，实现了对FFC/FPC线缆的三重固定保护。在实际应用中，该设计展现出多项突出优势：首先，其抗振动性能较传统连接器提升60%以上，在5-500Hz的振动测试中仍能保持稳定连接；其次，独特的杠杆式开合设计使插拔操作更加便捷，生产线装配效率提升30%；最后，经过严格的10,000次插拔寿命测试后，接触电阻变化率仍控制在±5%以内。这些特性使其特别适合应用在移动设备、车载电子等易受振动影响的场景。

0.5mm超细间距，适应高密度布线
随着电子设备集成度的不断提高，0.5mm间距已成为行业的新标准。KH-FG0.5-H2.0-14PIN在这方面表现尤为出色：其精密的端子间距公差控制在±0.03mm以内，确保与超薄FFC/FPC线缆的完美匹配。实测数据显示，相比传统1.0mm间距连接器，其PCB空间利用率提升40%以上。这一特性使其成为折叠屏手机、TWS耳机、AR/VR设备等空间受限产品的理想选择。同时，该连接器支持0.3mm厚度的超薄线缆，进一步拓展了其应用范围。

下接式触点设计，优化信号传输
该产品采用的下接式（Bottom Contact）触点结构经过特殊优化设计：触点采用0.05μm厚度的镀金处理，接触阻抗低至20mΩ以下；独特的弹性结构设计确保接触压力稳定在50gf以上；支持最高1GHz的高频信号传输，插入损耗小于0.5dB。这些特性使其在5G通信设备、高速数据采集系统等对信号完整性要求严格的应用中表现优异。实验室测试表明，在85℃高温环境下连续工作1000小时后，其接触电阻变化率仍小于3%。

2mm低板上高度，节省空间
在超薄设备大行其道的今天，KH-FG0.5-H2.0-14PIN的2mm板上高度设计具有显著优势：相比行业平均2.5mm的高度标准，其节省了20%的垂直空间；卧贴式安装方式使PCB布局更加灵活，有效利用率提升40%。这一特性使其在厚度小于5mm的超薄设备中游刃有余，目前已成功应用于多家知名品牌的折叠屏手机和超薄笔记本电脑中。

宽温工作范围，适应严苛环境
该连接器的宽温性能同样令人印象深刻：在-25℃低温环境下，其接触件仍保持良好的弹性性能；在85℃高温时，接触电阻变化率小于3%。通过ISO 16750-4车载电子标准测试，可在发动机舱等恶劣环境中稳定工作。这一特性使其在工业自动化设备、户外监控系统、新能源汽车等领域获得广泛应用。

16-3(1)

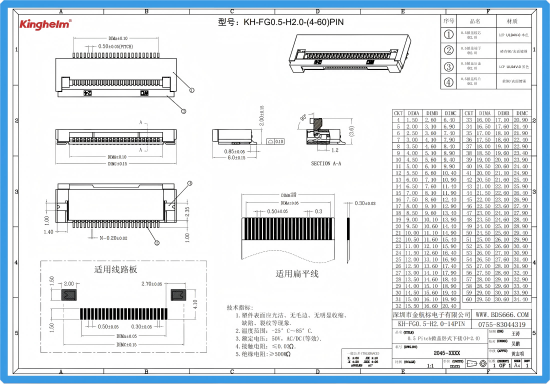

Kinghelm金航标KH-FG0.5-H2.0-14PIN规格书

Kinghelm金航标KH-FG0.5-H2.0-14PIN FFC/FPC连接器集翻盖式锁定、0.5mm超细间距、下接式触点、超低高度和宽温适应等多项优势于一身，代表了当前柔性连接技术的最高水平。无论是消费电子还是工业应用，该产品都能提供稳定、高效的连接解决方案。展望未来，随着电子设备继续向轻薄化、智能化方向发展，KH-FG0.5-H2.0-14PIN必将发挥更加重要的作用，为电子设备的小型化和高性能化提供坚实保障。
