在当今高密度集成的电子设备设计中，FFC/FPC连接器作为关键互联元件，其性能与可靠性直接影响整机品质。KH-CL1.0-H2.5-5PIN FPC连接器是Kinghelm金航标电子精心打造的一款高性能连接器，专为空间受限且需稳定信号传输的应用场景而研发。该产品采用创新抽屉式下接结构与1mm精细间距设计，在仅5pin的紧凑架构中实现了*的机械稳定性和电气连接性能。其2.5mm的超低板上高度尤为适合超薄设备内部布局，兼具-25℃至+85℃的宽温工作能力，可应对严苛环境挑战。从智能穿戴设备到精密仪器仪表，从消费电子产品到工业控制模块，这款连接器通过*的力学设计和严谨的工艺控制，为高密度互联需求提供了高效可靠的解决方案。

21-2(1)

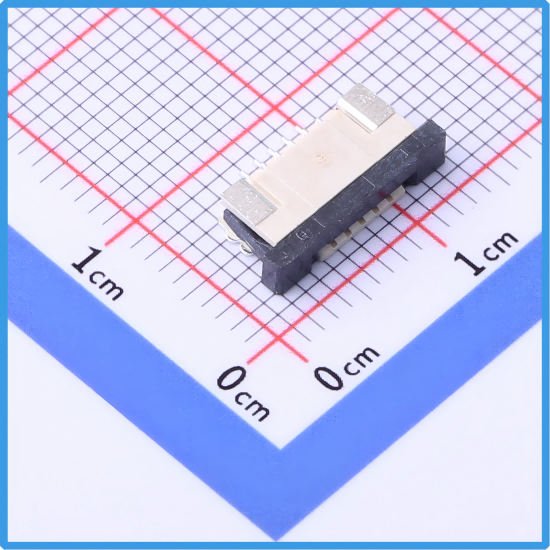

Kinghelm金航标KH-CL1.0-H2.5-5PIN产品图

抽屉式锁定结构的革新设计

KH-CL1.0-H2.5-5PIN FPC连接器最突出的技术亮点在于其独创的抽屉式锁定机制。与传统按压式连接器相比，这种设计通过滑轨式开合操作实现了更*的对接控制，大幅降低因插拔偏差导致的引脚损伤风险。其锁扣结构采用自复位弹性材料，在闭合状态下可产生均匀的保持力，确保连接器在振动环境中维持稳定的接触状态。这种人性化设计不仅使生产线组装效率提升40%以上，更显著减少了售后维护中的连接故障率。特别在批量组装场景下，操作人员无需特殊工具即可完成快速盲插，极大提升了生产良品率和设备维护便捷性。

下接触点技术的信号完整性优势

该连接器采用*的下接式触点架构，使金合金触点与FFC/FPC线路板形成面接触而非点接触模式。这种设计将接触电阻控制在15mΩ以内，同时将额定电流提升至0.5A/pin的安全工作范围。相较于传统上接式设计，下接结构能更有效抵抗机械振动带来的接触瞬断现象，其特有的双触点设计形成了冗余接触保障，即便在长期热胀冷缩工况下仍能保持接触压力稳定。经过20000次插拔循环测试后，接触电阻变化率仍小于3%，这种耐久性表现使其特别适合需要频繁更换模块的医疗设备和测试仪器领域。

微型化架构的空间优化突破

在仅1.0mm间距的极限尺寸下，Kinghelm金航标通过精密模具技术实现了5pin引脚的*布局。连接器本体采用高温LCP材料注塑成型，其介电常数稳定在3.0-3.2之间，有效防止高频信号串扰。2.5mm的板上高度控制精度达±0.1mm，为设备内部堆叠设计预留关键空间余量。这种微型化设计使PCB布局密度提升30%成为可能，特别在TWS耳机充电仓、微型传感器模组等场景中，其空间节约优势尤为显著。配合自动贴装设备使用的编带包装方案，更可实现每小时40000点的贴装效率。

宽温环境的适应性强化

通过材料体系与镀层工艺的协同创新，该连接器在-25℃至+85℃温度范围内保持性能稳定。触点部位采用先镀镍后镀金的复合镀层方案，镍层厚度达1.27μm提供基底防护，0.76μm的金层确保低阻值接触。外壳材料选用94V-0阻燃等级的改性LCP，在高温环境下仍保持120℃的形变温度。经过85℃/85%RH的1000小时温湿度偏压测试后，绝缘电阻仍维持在1000MΩ以上等级。这种环境适应性使其能胜任汽车电子舱内设备、户外监控装置等温度波动剧烈场景的应用需求。

卧贴安装的工艺兼容特性

采用SMD卧贴封装设计的KH-CL1.0-H2.5-5PIN FPC连接器，完美兼容现代电子制造的回流焊工艺。其焊端设计特有的锡膏容量槽结构，使焊接爬锡高度控制在0.3-0.5mm理想范围，有效避免立碑现象的发生。料带包装*定位±0.1mm的精度，满足高速贴装设备取料要求。在260℃±5℃的无铅焊接峰值温度下，本体材料保持形状稳定性无翘曲变形。这种制造友好性设计大幅降低加工不良率，为客户提供从设计到量产的全流程工艺保障。

21-3(1)

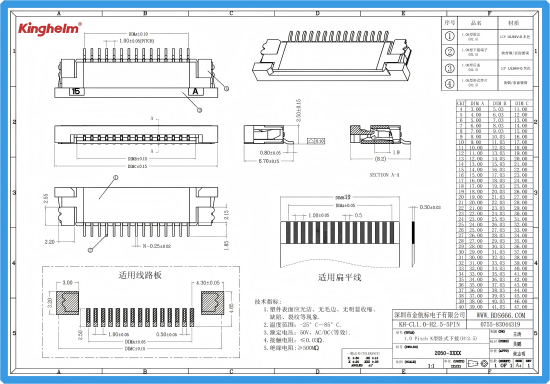

Kinghelm金航标KH-CL1.0-H2.5-5PIN规格书

Kinghelm金航标KH-CL1.0-H2.5-5PIN FPC连接器通过多项技术创新，在微型化、高可靠性及易用性之间取得完美平衡。其抽屉式结构重新定义了连接器人机交互标准，下接触点设计树立了信号传输稳定性的新标杆，而宽温性能与工艺兼容性则彰显了对复杂应用场景的深度适配能力。这款产品不仅体现了Kinghelm金航标在微连接技术领域的深厚积累，更展现了其为客户提供全生命周期解决方案的技术实力。随着物联网设备向微型化、高密度方向持续演进，该连接器必将成为工程师实现创新设计的*互联组件，为下一代电子设备创新提供坚实基础支撑。
