每日一品——Kinghelm金航标VGA连接器KH-DR-15S：优越性能，稳定传输

2025-08-30 08:53:07 8

Kinghelm金航标KH-DR-15S VGA连接器是一款经典的VGA接口连接器，全称为Video Graphics Array，作为模拟视频传输领域的代表性产品，广泛应用于计算机、显示器及多种视频设备之间的连接。自1987年IBM推出以来，VGA接口以其高分辨率、快速显示和丰富色彩表现成为模拟信号传输的主流标准。该连接器采用经典的D字型设计，配备15针接口，分三排排列，每排5针，结构稳固，兼容性强，适用于多种工业与民用场景。其黑色外观简洁大方，盒装包装保障运输与存储安全，商品毛重约10.47克，轻便而实用。

30-2(1)

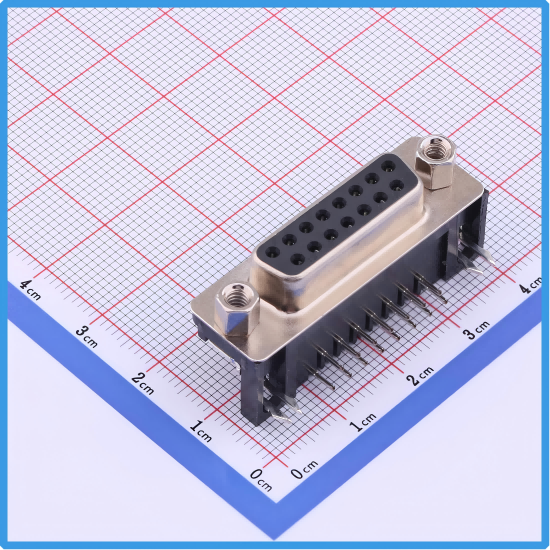

Kinghelm金航标KH-DR-15S产品图

经典D型设计，兼容性强

KH-DR-15S VGA连接器采用D型接口设计，这一结构不仅有效防误插，还增强了接口的机械稳定性。其母头接口兼容标准VGA公头，广泛适配各类显卡、显示设备和投影仪。D-Sub接口的经典外形使得用户在连接时无需刻意区分方向，大幅提升使用便捷性。此外，这种设计也便于固定在设备端口上，避免因松动导致信号中断，特别适合需要长期稳定运行的场合。

15针精细布局，信号传输高效

该连接器拥有15个针脚，分为三排排列，每排5针，布局紧凑合理。这种结构专为模拟视频信号传输优化，能够同时传输红、绿、蓝三基色信号以及水平同步、垂直同步等关键控制信号。针脚采用优质金属材料，导电性能优异，支持高分辨率显示，最高可达1920×1200@60Hz，满足绝大多数模拟视频设备的需求。精细的针脚设计也降低了信号串扰，保障画面传输的清晰度和稳定性。

弯插安装方式，节省空间更灵活

KH-DR-15S VGA连接器采用弯插安装方式，这种设计特别适合空间受限的设备布局。弯插接口可使线缆沿设备背面或侧面走线，减少占用空间，优化整机结构。在工业计算机、嵌入式系统和多媒体设备中，这一安装方式能够有效避免线缆弯折过度，延长连接器与线缆的使用寿命。同时，弯插结构也增强了接口的抗振动能力，适用于移动设备或高振动环境。

电气性能优异，适用多种环境

该连接器在电气性能方面表现突出，信号脚额定电流为5A，能够承受较高电流负载，保障信号传输的稳定性。虽然电源脚未定义额定电流，但其信号传输能力已覆盖绝大多数视频设备需求。工作温度范围为-55℃~105℃，宽温设计使其能在极端环境下正常运行，无论是高温的工业现场还是低温的户外设备，均可发挥稳定性能。黑色外壳不仅美观，还具备一定的抗腐蚀和防氧化能力。

广泛应用场景，可靠且经济

KH-DR-15S VGA连接器作为模拟视频传输的经典接口，被广泛应用于计算机、显示器、投影仪、医疗设备、监控系统等领域。其模拟信号传输方式兼容性强，无需复杂转换即可连接多种老旧和现代设备，经济实用。同时，Kinghelm金航标品牌凭借多年技术积累，确保了产品的高可靠性和一致性，为用户提供长久稳定的连接解决方案。

30-3(1)

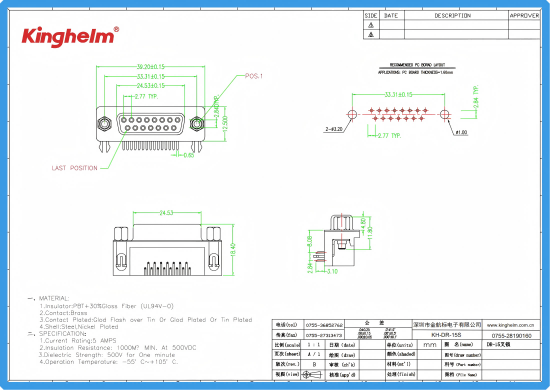

Kinghelm金航标KH-DR-15S 规格书

Kinghelm金航标KH-DR-15S VGA连接器以其经典设计、稳定性能和广泛适用性，成为模拟视频传输领域的优选组件。其D型接口、15针结构、弯插安装、优良电气性能和宽温工作范围，共同保证了产品在多种场景下的高效与可靠。无论是日常办公还是工业应用，KH-DR-15S都能提供清晰、稳定的视频信号传输，体现Kinghelm金航标品牌对品质与用户需求的深度理解。
