10个必知的PCB布线技巧，让你的电路板更加稳定可靠！

技术交流|Technical exchange|Technical exchange|

2023-06-16 17:09:42 745

PCB布线是电路板设计中不可或缺的一步，就像修路连接城市一样重要。对于初学者和有经验的工程师来说，布线都是一个技巧细致、限制严格的步骤。下面介绍一些常用的PCB布线规则，帮助你更好地掌握这个技巧。

PCB布线常用规则：

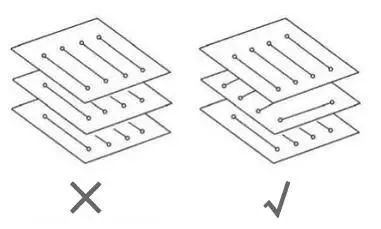

1、走线的方向控制规则

输入和输出端的导线应尽量避免相邻平行。在 PCB 布线时，相邻层的走线方向成正交结构，避免将不同的信号线在相邻层走成同一方向，以减少不必要的层间窜扰。当 PCB 布线受到结构限制（如某些背板）难以避免出现平行布线时，特别是在信号速率较高时，应考虑用地平面隔离各布线层，用地线隔离各信号线。相邻层的走线方向示意图如下图。

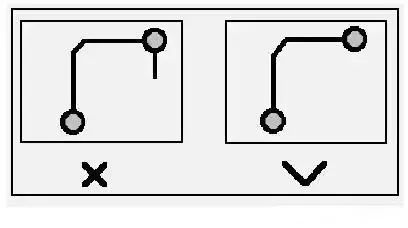

2、走线的开环检查规则

在PCB布线时，为了避免布线产生的“天线效应”，减少不必要的干扰辐射和接收，一般不允许出现一端浮空的布线形式，否则可能带来不可预知的结果。

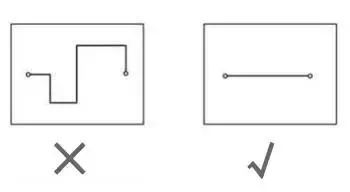

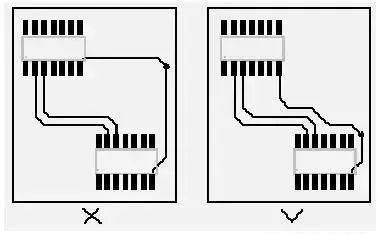

3、走线长度控制规则

即短线规则，在设计时应该尽量让布线长度尽量短，以减少由于走线过长带来的干扰问题，特别是一些重要信号线，如时钟线，务必将其振荡器放在离器件很近的地方。对驱动多个器件的情况，应根据具体情况决定采用何种网络拓扑结构。

4、阻抗匹配检查规则

同一网络的布线宽度应保持一致，线宽的变化会造成线路特性阻抗的不均匀，当传输的速度较高时会产生反射，在设计中应该尽量避免这种情况。在某些条件下，如接插件引出线，BGA封装的引出线类似的结构时，可能无法避免线宽的变化，应该尽量减少中间不一致部分的有效长度。

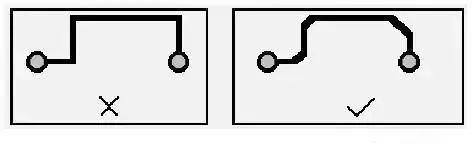

5、倒角规则

在PCB布线时,走线拐弯是不可避免的,当走线出现直角拐角时,在拐角处会产生额外的寄生电容和寄生电感?走线拐弯的拐角应避免设计成锐角和直角形式,以免产生不必要的辐射,同时锐角和直角形式的工艺性能也不好?要求所有线与线的夹角应大于等于135°?在走线确实需要直角拐角的情况下,可以采取两种改进方法:一种是将90°拐角变成两个45°拐角;另一种是采用圆角?圆角方式是最好的,45°拐角可以用到10GHz频率上?对于45°拐角走线,拐角长度最好满足L≥3W?

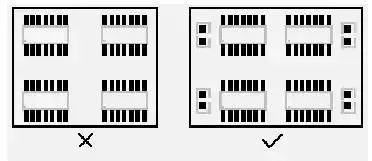

6、器件去耦规则

A.在印制版上增加必要的去耦电容，滤除电源上的干扰信号，使电源信号稳定。在多层板中，对去耦电容的位置一般要求不太高，但对双层板，去藕电容的布局及电源的布线方式将直接影响到整个系统的稳定性，有时甚至关系到设计的成败。

B.在双层板设计中，一般应该使电流先经过滤波电容滤波再供器件使用。

C.在高速电路设计中，能否正确地使用去耦电容，关系到整个板的稳定性。

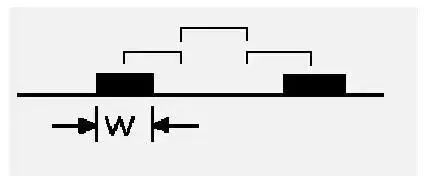

7、3W规则

为了减少线间串扰，应保证线间距足够大，当线中心间距不少于3倍线宽时，则可保持70%的电场不互相干扰，称为3W规则。如要达到98%的电场不互相干扰，可使用10W的间距。

8、地线回路规则

环路最小规则，即信号线与其回路构成的环面积要尽可能小，环面积越小，对外的辐射越少，接收外界的干扰也越小。

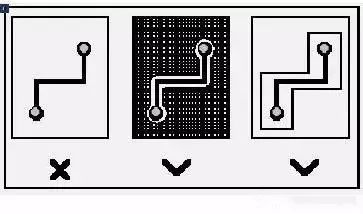

9、屏蔽保护

对应地线回路规则，实际上也是为了尽量减小信号的回路面积，多见于一些比较重要的信号，如时钟信号，同步信号；对一些特别重要，频率特别高的信号，应该考虑采用铜轴电缆屏蔽结构设计，即将所布的线上下左右用地线隔离，而且还要考虑好如何有效的让屏蔽地与实际地平面有效结合。

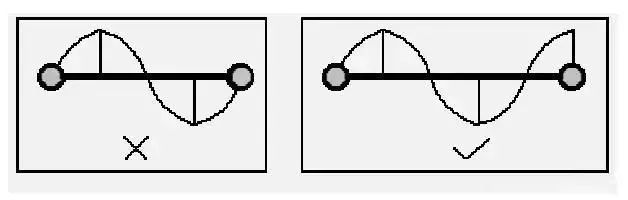

10、走线的谐振规则

主要针对高频信号设计而言，即布线长度不得与其波长成整数倍关系，以免产生谐振现象。

免责声明：本文采摘自网络凡亿PCB，本文仅代表作者个人观点，不代表金航标及行业观点，只为转载与分享，支持保护知识产权，转载请注明原出处及作者，如有侵权请联系我们删除。
