无线模块通信时间是如何计算的？

技术交流|Technical exchange|Technical exchange|

2022-11-21 13:46:23 910

在工业通讯场合， LoRa和ZigBee无线通讯技术均被广泛应用。但在应用过程中，我们往往会对它们的通信时间的计算比较困惑；今天，就让我们一起了解一下它们的通信时间是怎么计算的。

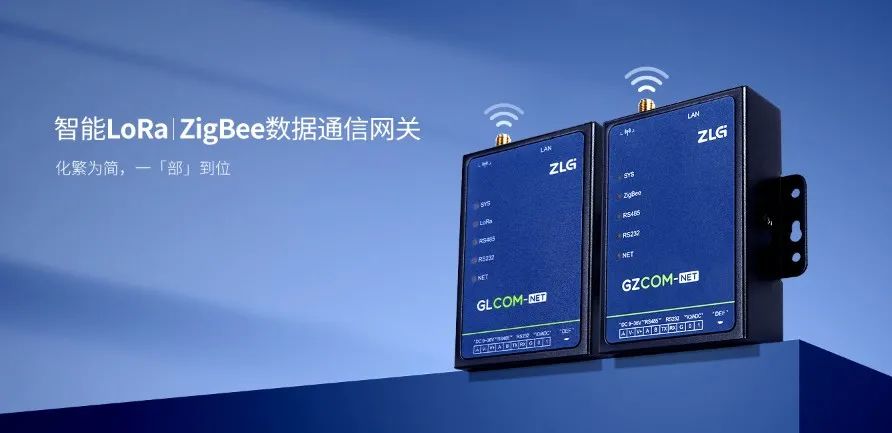

产品实物

GxCOM-NET是ZLG致远电子自主研发设计的智能LoRa | ZigBee数据通信盒子，为工业通信应用赋能。它们具有以下特点：

体积小巧，安装灵活；
Web界面，轻松配网；
工业级品质；
支持空中唤醒休眠节点（LoRa）；
支持MQTT、TCPUDP、HTTP等。

，

通信时间原理介绍

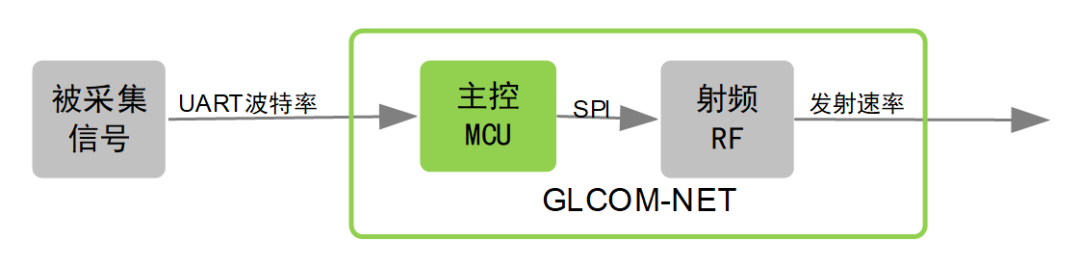

我们以上面讲的LoRa智能通信盒子GLCOM-NET为例，下面是无线LoRa通信的一个简单框架：

从上图，我们可以清晰地看出：从数据采集到发射到空中需要经过“UART传输+MCU打包+SPI传输+射频发射”四个步骤。其中，要注意协议上还要加上ACK时间；不同速率等级对应不同ACK时间，详见产品资料。因此，如果要计算单向的通信时间，我们只需要把这四个阶段的通信时间分别计算出来，然后相加即可。其中，“UART传输”跟串口波特率设置有关；“MCU打包”取决于使用平台和软件处理；“SPI传输”由于很快，时间可以忽略；“射频发射”时间跟射频模块的发射速率设置有关。

通信时间计算示例

假设，我们使用GLCOM-NET 1号通过串口采集数据往距离200米远处的GLCOM-NET 2号发送数据，单次数据包大小为50字节。其中，串口波特率设置为115200bps；发射速率设置为48kbps（该速率等级下，ACK时间为16ms）；那么，单向通信到达对方设备的时间为：
