北斗异动监测系统助力化解边坡挡墙风险

应用案例|Applied analysis|

2022-11-18 09:38:28 999

近期，我司边坡预警平台发出预警，信息显示位于深圳盐田区深盐路的边坡发生倾斜，经过现场勘查复核，确认边坡受到石块冲击发生形变。

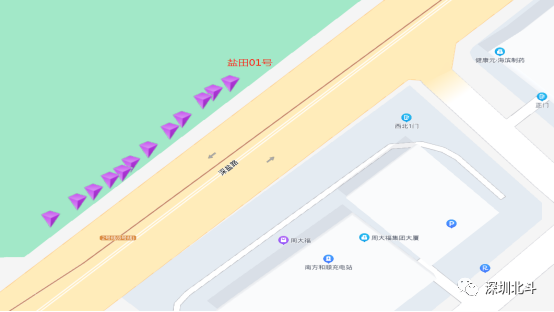

监测点及设备分布图

监测地点：盐田海山街道深盐路边坡

监测设备：12台异动仪

监测功能：边坡监测点的倾斜、位移、沉降；以及边坡整体的网格化监控

根据监测点设备长期监测数据，以及最近数据的加剧变化趋势，并结合现场勘测情况，综合判定：监测边坡安装的12台设备中，01号设备自8月19日出现明显倾斜加剧情况，倾斜达到1.5度以上；其他设备倾斜数据均在正常范围且可有效回弹。

追溯设备的报警情况，01号设备监测点在倾斜形变的同时，有异常振动，并伴随有轻微位移。

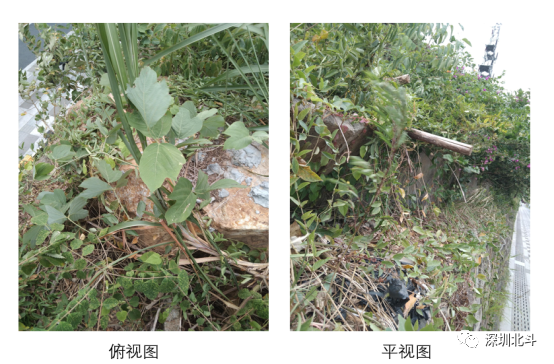

经过现场勘查，发现01号监测点上方顶端的排水沟被滚落的石头撞击或挤压开裂。落石体积较大（大约直径80-100公分），推测是因为落石撞击或挤压导致墙体倾斜增大；边坡挡墙出现明显开裂，挡墙内部出现松动、落石、渗水等情况。

我司经过勘查确认，并经专业技术人员研判，向主管部门提出风险预警及建议。

深盐路边坡挡墙的01号监测点倾斜已达到报警阈值，目前整体处于相对稳定状态，但需持续关注风险演变加剧以及重视潜在风险：

第一，01号监测点及附近监测点倾斜进一步加剧，发生坍塌；第二，监测挡墙上方石块跌落，威胁行人及路面车辆安全；第三，边坡顶部继续出现石块跌落的可能。

基于上述情况，建议尽快对01号设备所在位置的落石进行清理，并对边坡的整体安全情况进行排查。必要情况下，可通过我司专家库资源对现场情况进行进一步勘察、鉴定及采取治理措施。

北斗异动仪包含基于北斗的GNSS异动监测终端、高精度监测数据处理系统以及客户PC端和移动端,并且可以拓展和集成气象、土壤、深部位移、视频等设备，具有高度集成、精准感知、云端一体化等特点。监测终端实时通过物联网技术将数据传输至云端平台,可以得到0.01°的角度变化及±1mg的状态感知数据，可实时监测物体的倾角、摇摆、跌落、滑动等姿态状态。
