在现代电子设备的高度集成与轻薄化趋势下，连接器的性能与结构设计正变得日益重要。Kinghelm金航标推出的 FPC连接器型号 KH-FPC0.5-H5.0-28P-LTQB，以其精密的结构设计、出色的电气性能和优异的可靠性，成为多种应用场景下理想的柔性电路连接方案。

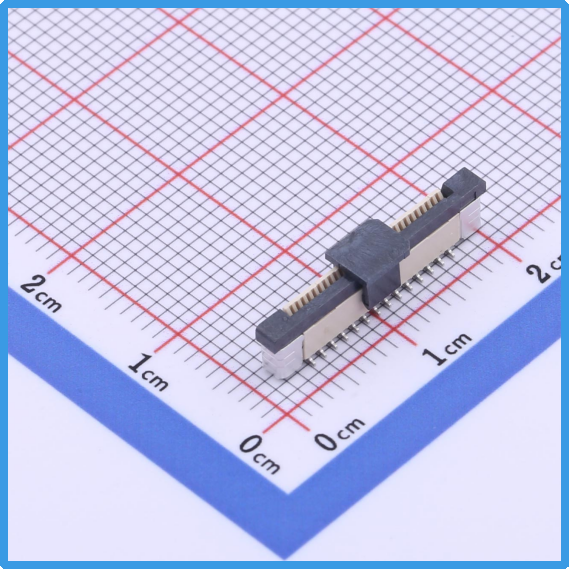

Kinghelm金航标KH-FPC0.5-H5.0-28P-LTQB产品图

Kinghelm金航标KH-FPC0.5-H5.0-28P-LTQB是一款专为高速信号传输和紧凑结构设计而优化的抽拉立式 FPC连接器，具有0.5mm的精密间距和28Pin触点数量，适用于需要高密度连接的各类电子终端，如平板电脑、智能穿戴设备、汽车中控系统、安防摄像模组、医疗电子仪器等。

产品采用先进的抽屉式（Drawer type）锁定结构，不同于传统上掀式或下掀式的卡扣方式，抽屉式设计具有更强的稳定性和耐插拔性。用户只需将FPC放入后水平推动，连接器即可实现牢固锁定，避免松动、虚焊或信号不良问题。这种结构特别适合设备内部空间有限但对信号完整性要求较高的应用场合。

KH-FPC0.5-H5.0-28P-LTQB 的立式全包结构显著增强了对接引导性，减少人为误插概率，同时增强了连接器本体在PCB上的焊接牢固度。连接器塑胶体厚度达3.8mm，整体板上高度为5mm，在保障机械强度的同时也最大限度地节省了垂直空间，为复杂PCB布局提供更多灵活性。配合正脚引出方式和编带包装设计，支持自动贴片加工流程，大幅提升SMT生产效率和良率，是现代化大批量生产的优选元件。

从性能参数来看，这款FPC连接器同样表现出色。接触电阻≤0.03Ω，确保数据与电源传输过程中信号损耗最小化；绝缘电阻≥500MΩ，提供稳定的电气隔离，有效预防短路与电气干扰；额定工作电压为50V AC/DC，满足大多数消费电子与工业产品的供电及通信需求；工作温度范围覆盖-25℃~85℃，无论是寒冷环境还是高温运行场景都能保持稳定性能，满足车载设备、户外仪器、医疗设备等对环境适应性的严苛要求。

此外，Kinghelm金航标作为国内领先的连接器制造品牌，拥有完善的品质管理体系和产品验证能力，其FPC连接器产品广泛通过RoHS等环保标准认证，符合全球电子制造业对绿色、环保、高效的整体要求。KH-FPC0.5-H5.0-28P-LTQB 也不例外，其优质的材质和可靠的制造工艺，保障了每一批出厂产品都具备一致的性能表现与较长的使用寿命。

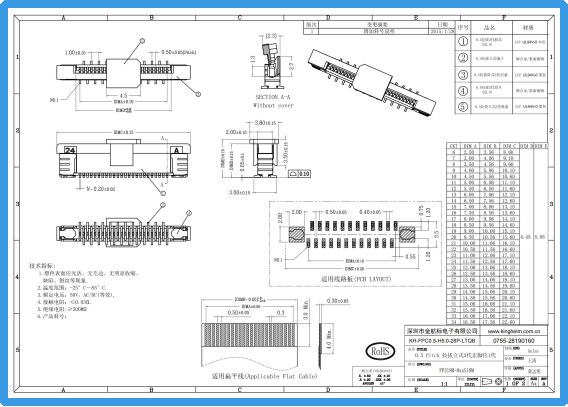

Kinghelm金航标KH-FPC0.5-H5.0-28P-LTQB规格书

综合来看，Kinghelm金航标KH-FPC0.5-H5.0-28P-LTQB不仅是一款性能稳定、结构可靠的FPC连接器，更是当前高密度、高频率电子应用场景中不可或缺的连接解决方案。对于需要在有限空间中实现高效、安全连接的开发者而言，它无疑是集设计合理性、生产便利性和使用可靠性于一体的理想选择。

Kinghelm金航标（www.kinghelm.com.cn）从事无线信号收发、电子信号连接器及互连系统产品的设计、制造、销售和技术服务十多年，技术团队来自清华大学和电子科技大学，吸纳优秀海归人才，深耕微波射频技术领域，联合高校成立研究机构。金航标（www.kinghelm.net）获得了多项发明专利，已取得ISO9001认证和RoHS、REACH认证。IATF16949汽车质量体系认证，UL、TUV等认证在申请中。“金航标，连接世界”，从最初推出天线产品，包括北斗GPS双模天线、蓝牙、WiFi、Zigbee、NB-IoT、LORA、UWB，及配套的射频转接线；现在产品拓展到板与线的各种连接器、板端座子、接插件、信号开关系列；及汽车摩托车线束，工业、医疗、科研用特种线材，非标定制品等三大系列。金航标的兄弟公司萨科微半导体产品销往世界各地，服务超一万家客户，产品有二极管三极管、功率器件、电源管理芯片三大系列。萨科微近年来还推出霍尔传感器、ADC、BMS新产品，与金航标电子一起为电子整机产品公司提供配套服务。

宋仕强先生简介：

宋仕强先生

宋仕强先生，萨科微半导体和金航标电子两家公司的总经理，中国电子学会专家库成员、深圳华强北研究专家、专栏科普作家。宋仕强从基层技术人员干起，担任过国际地产上市公司CEO，有丰富的技术管理和企业经营的经验，将宏观经济学理论与现实中经营管理相结合，带领公司高速发展！

宋仕强先生一直关注深圳华强北，研究华强北发展模式，提炼出华强北文化。华强北的文章《华强北研究》、《华强北的转型与发展》、《驳彭博社华强北新闻》，被人民日报、新华社、美联社、雅虎新闻、华尔街日报等国内外大媒体和平台转发，《宋仕强论道华强北》等短视频集在YouTube、Tik Tok等平台热播！宋仕强为提升华强北商业环境，华强北“中国电子第一街”的国际化一直在努力，希望华强北的电子元器件销往全世界！
