802.11be (Wi-Fi 7?) 射频测试新方案

技术交流|Technical exchange|Technical exchange|

2022-11-02 15:05:58 697

Wi-Fi 6和Wi-Fi 6E的概念现在正火，各种产品陆续上市，这里的 802.11be 是什么？

其实，802.11be也叫EHT(Extremely High Throughput)，是继Wi-Fi 6(802.11ax)之后提出的新的WLAN标准，也是坊间传闻甚广的Wi-Fi 7。其实，Wi-Fi联盟到目前还没有把802.11be标准定义成Wi-Fi 7，只是大家预测，按照目前的命名规则，802.11be很有可能会被命名为“Wi-Fi 7”。因此 “Wi-Fi 7”的说法越来越“流行”了。

这不重要，重要的是是德科技最新推出了针对Wi-Fi 6和802.11be的多通道测试方案S8780A！关于此方案的细节我们稍后讨论一些，如果你现在就想一睹为快的话，请点击下方按钮注册下载我们的产品及技术文档。

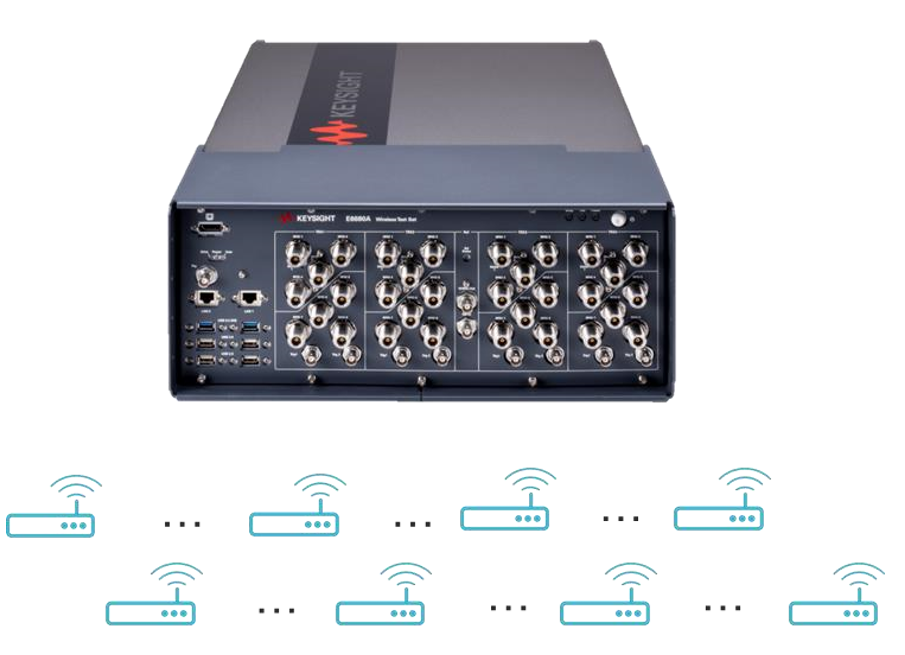

▲ S8780A多通道无线设备测试仪

802.11be与Wi-Fi 6相比有哪些高大上的地方？

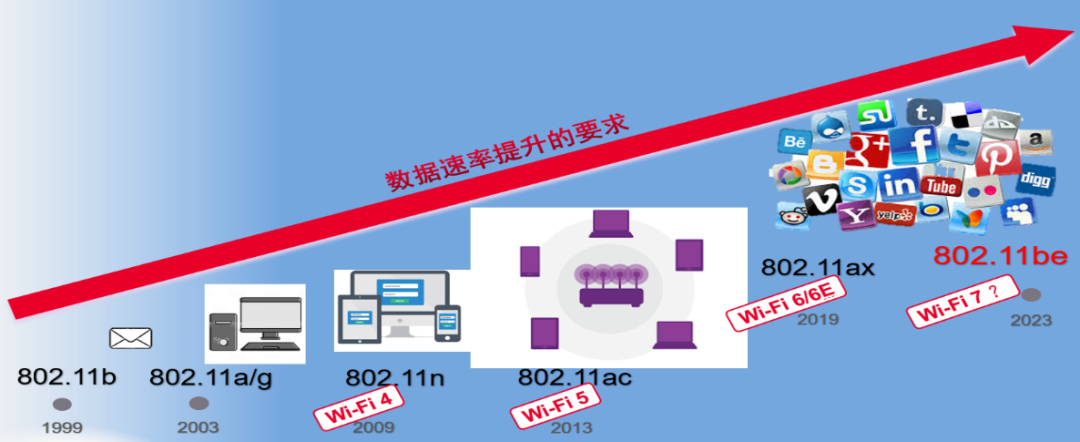

应该说Wi-Fi技术是20多年来短距离数据通信最成功的应用技术，手机、电脑及大量的智能家居产品已经把Wi-Fi作为缺省的功能，一些工业物联网产品有很多也采用了Wi-Fi技术。Wi-Fi的标准一直不停的向前演进和迭代，每4-5年就有新的标准发布，如下图。从Wi-Fi 5到Wi-Fi 6的时间长一些，大约5年时间。

另外，从上图也可以看出，技术标准迭代主要是通过带宽拓展、信道编码效率提升、MIMO技术、数据链路层改进等机制来提升Wi-Fi数据传输的吞吐量和性能，从最初的1 Mb/s到目前802.11ax（Wi-Fi 6）的9.6 Gb/s峰值速率。

除了Wi-Fi设备性能提升以外，最新的Wi-Fi技术标准的演进开始关注Wi-Fi在场景应用中的用户体验。如Wi-Fi 6支持OFDMA技术，可以改善密集用户接入产生的延时问题，减少由于信道竞争机制导致的网络拥塞。

性能的提升没有最好，只有更好。随着VR/AR、高清视频以及其他对速率和延时有较高要求的工业物联网的应用发展，IEEE组织已经着手在Wi-Fi 6的OFDMA多址接入机制及其他相关技术的基础上继续挖掘提升性能的手段，在频率、带宽、频带或信道聚合等物理层上深入研究可以挖掘性能拓展的能力，这就是IEEE 802.11be标准。

关键技术	802.11be	802.11ax (Wi-Fi 6)
频段	2.4 GHz，5.8 GHz， 6 GHz(必选)	2.4 GHz，5.8 GHz，6 GHz
带宽	20M，40M， 80M，160M， 240M，320M	20M，40M， 80M，160M
调制方式	4096QAM	1024QAM
MU-MIMO	16流(上下行MU-MIMO)	8流(上下行MU-MIMO)
频段/信道聚合技术	多种方式：1. 不同频段信道聚合；2. 不同/相同频段或信道全双工收发；3. 数据和控制信息信道聚合	不支持
多AP接入	OFDMA协作/空口协作/分布式	不支持
链路适配和重传	HARQ混合自动重传请求	ARQ自动重传请求

▲ 802.11be 与 802.11ax 关键技术的比较

802.11be最大数据速率为30 Gb/s，比802.11ax的速率还要高4倍，频率范围从1 GHz到7.250 GHz，包括2.4 GHz、5 GHz及新的6 GHz未授权频段，并支持320M的带宽和16个流的MIMO技术，同时采用了4096QAM高阶调制方式，这些都为802.11be设备的RF测试带来了巨大的挑战，同时对仪器也提出了更高的性能要求。

S8780A-是德科技802.11be测试新方案！

针对Wi-Fi 6以及802.11be的射频测试需求设计，是德科技最新推出的S8780A多收发信机测试方案，可以解决上面提到的测试方面的挑战。它具有如下（不限于）特性：

信号源部分支持6G频段，最高到7.3GHz，覆盖了Wi-Fi的6G频段；

4个收发信机，每个收发信机支持8个全双工端口，支持多流的MIMO测试；

可升级至支持800M的信号带宽；

与是德科技PathWave测试分析软件一起，支持4096QAM信号的产生和分析。

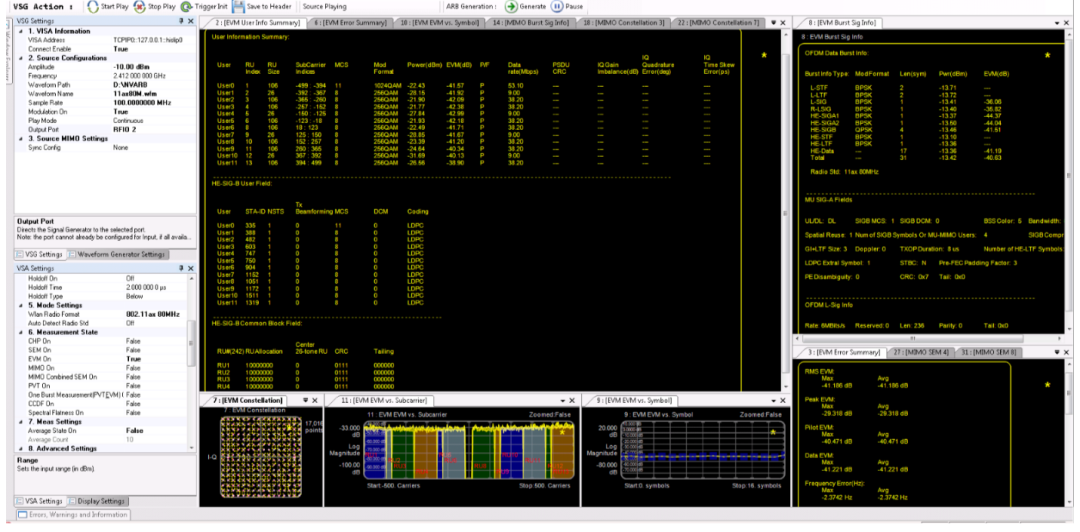

▲ 802.11be多用户信号的产生与分析

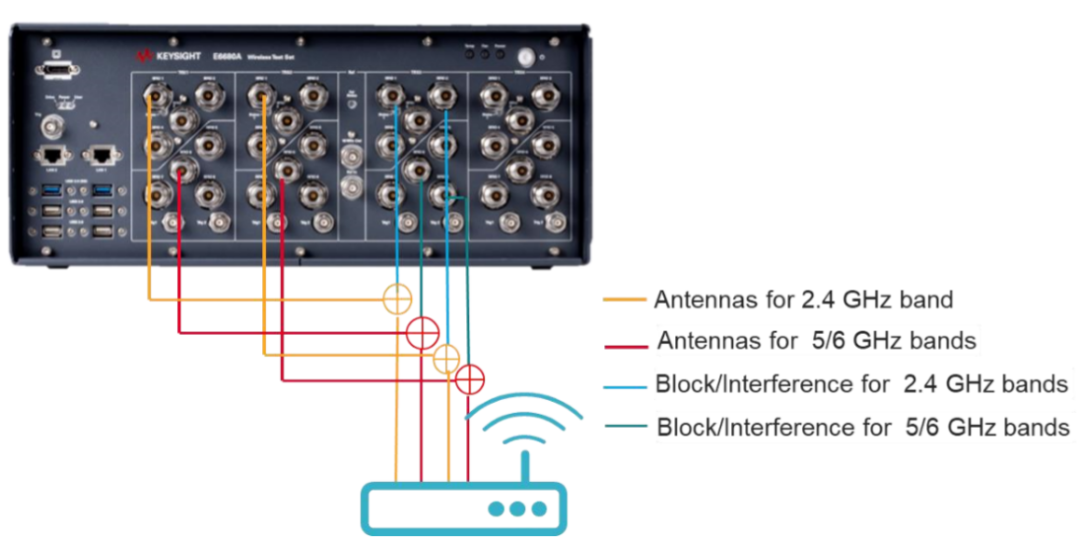

S8780A支持各种不同的射频测试，如生产过程中的多用户终端的并行测试、多个路由器的并行测试、MIMO模式的射频性能验证等，下面举一个稍复杂的信号阻塞测试（block）的例子，这个测试的配置如下图所示：

路由器有四根天线，两根天线支持2.4G频段，另外两根支持5/6G频段。四个天线端口连接到3个收发信机上，前两个收发信机用来支持路由器的2x2 MIMO信号生成或分析，第三个通道用来生产2.4G和5G/6G的阻塞或干扰信号，可以是WLAN信号，也可以是其它5G NR，LTE或蓝牙信号等。

干扰信号的电平和频率可以根据测试标准进行设定。在测试过程中，不需要重新进行射频连接。这样的配置，省去了另外一个外部干扰信号源，既简化了测试，又节省了成本。

对于2.4 GHz频段和5 GHz频段，阻塞信号可能是不一样的，这只需要切换波形文件就可以了，非常简单。除了Wi-Fi的测试功能外，S8780A还支持5G NR ，蓝牙，Zigbee 等各种无线测试标准。

到现在你可能对S8780A强大的测试功能有了一个大概的了解，下面有一个问题考考你，问题如下：

S8780A 有4个收发信机，每个收发信机有8个全双工端口。现在又进行Wi-Fi 6E 的终端生产测试，此终端支持2x2 MIMO功能（注意，在生产测试中，并不进行MIMO测试），那这台S8780A最多可以同时连接多少台Wi-Fi 6E的终端进行校准？

你可以点击下方按钮下载有关S8780A技术文档来协助你解答这道题，在下方给我们留言告诉我们答案，我们会挑选幸运读者送出32G U盘一个。
