构建互联网，网线是必不可少的。不管是网络中心、办公大楼，或是家庭布线等等，都有它的身影。

但在不了解网线类型的情况下，常常会有买错网线的情况发生。

目前大家能接触到的网线有三种：双绞线、同轴网线、光纤。

这些信息都会在网线上标识出来，这就跟衣服上的标签一样，用最直观的方式传达给用户。

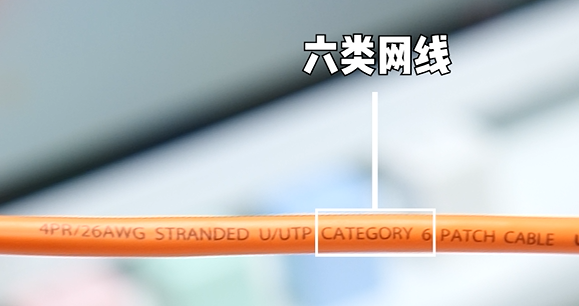

如下图所示，不同的字母代表不同的标准。

那么今天特别讲讲，如何辨别网线的质量及其类别，方便大家作出更合适的选择。

1. 网线种类

公认的网线有九类，不同种类的线代表着不同的传输频率和速率，这也是决定网络速度的关键。

一类线： 最高频率带宽是 750kHZ，只适用最早的电话线缆，只有两根芯线，主要是用来传输语音。

二类线： 最高传输频率 1MHz，最高传输速率是4Mbps（兆位每秒），可以用于语音和数据传输。

三类线： 最大传输频率为 16MHz，最高传输速率是 10Mbps，只能用在 10M 网络中。

四类线： 最大传输频率为 20MHz，最高传输速率 16Mbps，最大网段长为 100m。

五类线： 增加了绕线密度和绝缘材料，最大传输频率为 100MHz，最高传输速率可达到 100Mbps，主要用于百兆网络和十兆网络，目前已被超五类线替代了。

超五类线： 在五类线上让其减少干扰和衰减，最高传输速率达到了 1000Mbps，常用于百兆和千兆网络中。

六类线： 一般指非屏蔽网线，六类线在传输速率上远超五类线，它最高可以达到 1Gbps，一般用在千兆网络中。

超六类线： 超六类网线也叫 6A，在六类线的基础上又做了很大的提升和改善。

七类线： 七类线是最新的双绞线，基本都是屏蔽双绞线，最高频率可达 500MHz，最高传输速率可达 10Gbps，主要用于万兆网络的应用。

以上七类线中，一类线到五类线都已经被淘汰，超五线、六类线、超六类线则是现在常用到的。

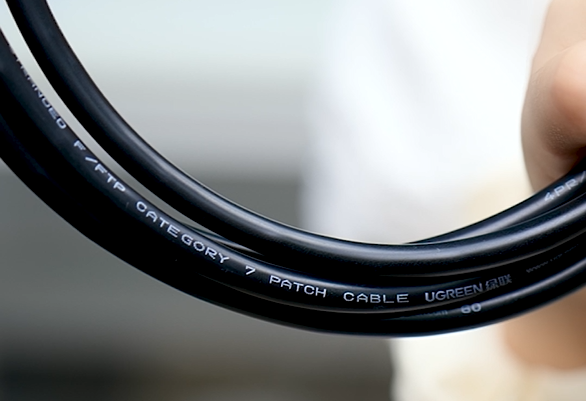

那如何在网线上确认呢？找到“CAT”后面的数字就知道了。

五类线的标识是“CAT5”，超五类线是“CAT5e”，六类线是“CAT6”，超六类线是“CAT6e”，部分网线会采用全称“CATEGORY”（类别）。

2. 屏蔽/非屏蔽

在介绍网线种类的时候，一再提到了“屏蔽”和“非屏蔽”两个词。

双绞线网线又分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）两种。

现在已知屏蔽双绞线和非屏蔽双绞线所对应的字母分别是 STP 和 UTP，只需要在网线上找到就可以了。

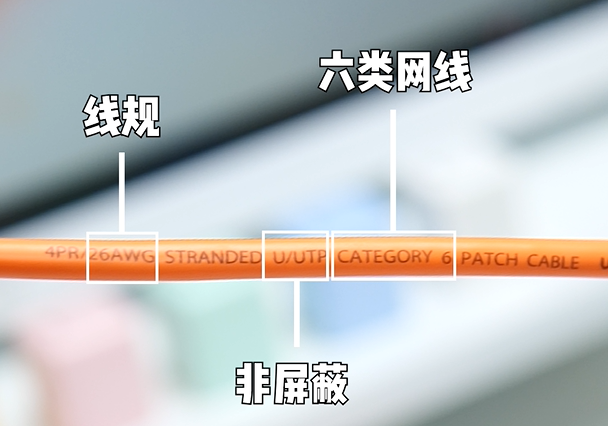

如下图所示：U/UTP，所代表的就是非屏蔽双绞线。

屏蔽双绞线（STP），不仅需要接地线和更多的维护，而且价格相对昂贵。

而非屏蔽双绞线（UTP），则不需要接地线，也不需要更多的维护，价格也相对便宜，更具有成本效益。

3. 常见线规

常见的线规标准有美国线规（AWG）、伯明翰线规（BWG）、英国标准线规（SWG）以及国际标准（IEC）。

“线规”所代表的是线材内铜线直径的粗细，在网线上找到“AWG”，前面的数字表示导线形成最后直径前所经过的孔的数量。

数字越大，导线经过的孔就越多，直径也就越小；换言之，数值小，导线粗。

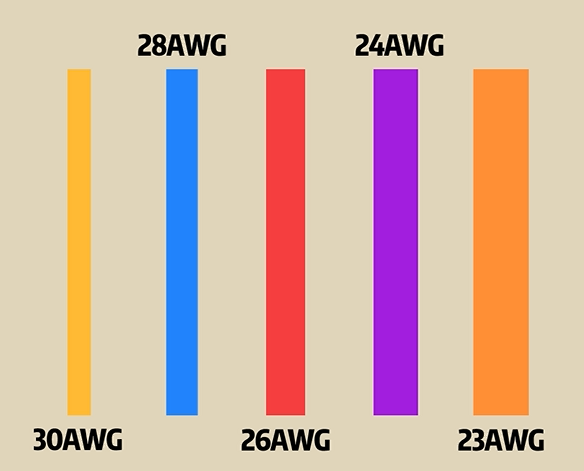

以下图所示，“26AWG”的线就比“30AWG”的粗，但比“23AWG”的线细。

相信现在，大家已经对网线的“种类、屏蔽/非屏蔽、线规”有了一定的了解，同时也知道如何在产品上进行分辨。

最后是大家容易忽略的一个点，在购买网线时要注意查看标识资质，查看网线上的标识字样是否清晰可见，从而选择可靠的产品。
