【基础知识】调试工程师必备的串口通信基础知识

技术交流|Technical exchange|Technical exchange|

2023-04-04 13:42:44 919

在项目现场调试过程中，U转串，U转485，U转232是我们经常提及，经常用到的调试工具。但具体串口是什么东西，新接触的会搞不清楚，本篇总结下串口通信基础知识。

一、什么是串口通信？

串行通讯是指仅用一根接收线和一根发送线就能将数据以位进行传输的一种通讯方式。尽管串行通讯的比按字节传输的并行通信慢，但是串口可以在仅仅使用两根线的情况下就能实现数据的传输。

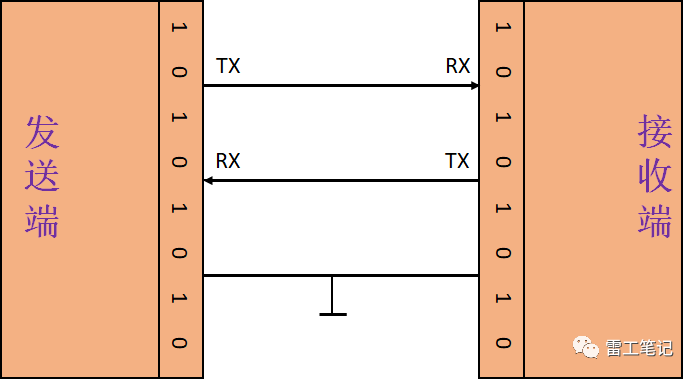

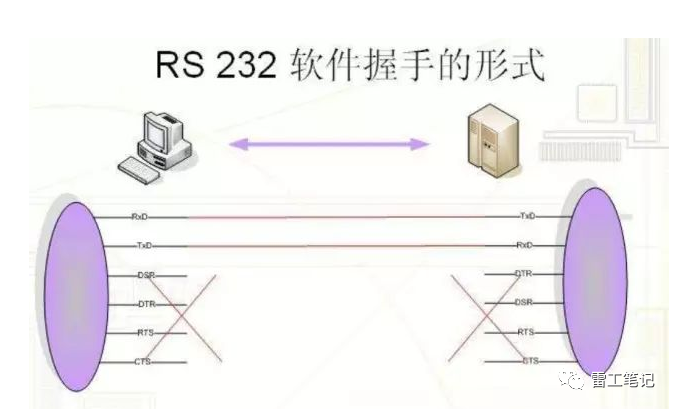

典型的串口通信使用3根线完成，分别是地线、发送、接收。常见的RS-232-C接口（又称EIA RS-232-C）就是这种典型的常见接口。

由于串口通信是异步的，所以端口能够在一根线上发送数据同时在另一根线上接收数据。

串口通信最重要的参数是波特率、数据位、停止位和奇偶的校验。

对于两个需要进行串口通信的端口，这些参数必须匹配，这也是能够实现串口通讯的前提。

1、波特率

这是一个衡量通信速度的参数。它表示每秒钟传送的bit的个数。例如300波特表示每秒钟发送300个bit。当我们提到时钟周期时，我们就是指波特率，例如如果协议需要4800波特率，那么时钟是4800Hz。这意味着串口通信在数据线上的采样率为4800Hz。通常电话线的波特率为14400，28800和36600。

2、数据位

这是衡量通信中实际数据位的参数。当计算机发送一个信息包，实际的数据不会是8位的，标准的值是5、7和8位。如何设置取决于你想传送的信息。比如，标准的ASCII码是0～127（7位）。扩展的ASCII码是0～255（8位）。如果数据使用简单的文本（标准 ASCII码），那么每个数据包使用7位数据。每个包是指一个字节，包括开始/停止位，数据位和奇偶校验位。由于实际数据位取决于通信协议的选取，术语“包”指任何通信的情况。

3、停止位

用于表示单个包的最后一位。典型的值为1，1.5和2位。由于数据是在传输线上定时的，并且每一个设备有其自己的时钟，很可能在通信中两台设备间出现了小小的不同步。因此停止位不仅仅是表示传输的结束，并且提供计算机校正时钟同步的机会。适用于停止位的位数越多，不同时钟同步的容忍程度越大，但是数据传输率同时也越慢。

4、奇偶校验位

在串口通信中一种简单的检错方式。有四种检错方式：偶、奇、高和低。当然没有校验位也是可以的。对于偶和奇校验的情况，串口会设置校验位（数据位后面的一位），用一个值确保传输的数据有偶个或者奇个逻辑高位。例如，如果数据是011，那么对于偶校验，校验位为0，保证逻辑高的位数是偶数个。如果是奇校验，校验位为1，这样就有3个逻辑高位。高位和低位不真正的检查数据，简单置位逻辑高或者逻辑低校验。这样使得接收设备能够知道一个位的状态，有机会判断是否有噪声干扰了通信或者是否传输和接收数据是否不同步。

二、串口通讯的物理层

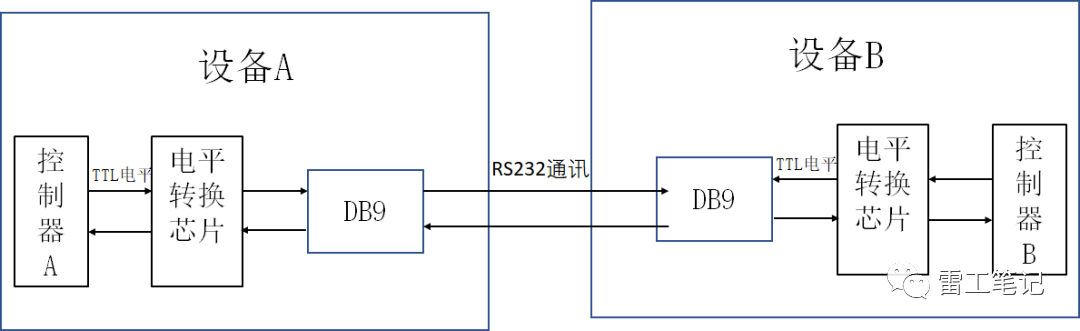

在上面图片示意的通讯方式中，两个通讯设备的"DB9接口"之间通过串口信号线建立起连接，串口信号线中使用"RS-232标准"传输数据信号。由于RS-232电平标准的信号不能直接被控制器直接识别，所以这些信号会经过一个"电平转换芯片"转换成控制器能识别的"TTL校准"的电平信号，才能实现通讯。

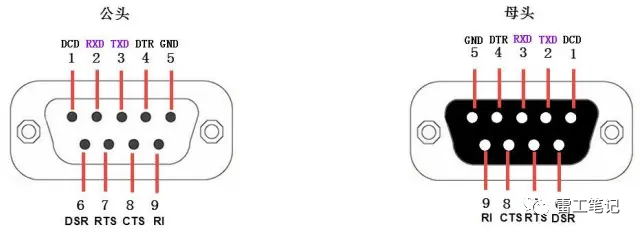

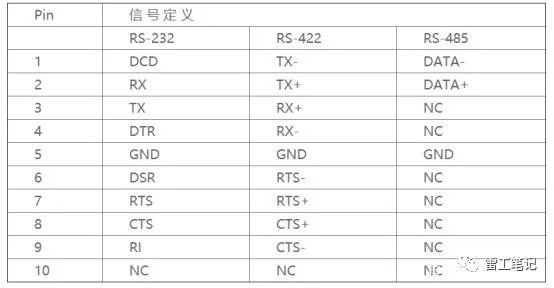

下图为DB9标准串口通讯接口：

三、串口通讯的数据结构

起始位：起始位必须是持续一个比特时间的逻辑0电平，标志传输一个字符的开始，接收方可用起始位使自己的接收时钟与发送方的数据同步。

数据位：数据位紧跟在起始位之后，是通信中的真正有效信息。数据位的位数可以由通信双方共同约定。传输数据时先传送字符的低位，后传送字符的高位。

奇偶校验位：奇偶校验位仅占一位，用于进行奇校验或偶校验，奇偶检验位不是必须有的。如果是奇校验，需要保证传输的数据总共有奇数个逻辑高位;如果是偶校验，需要保证传输的数据总共有偶数个逻辑高位。

停止位：停止位可以是是1位、1.5位或2位，可以由软件设定。它一定是逻辑1电平，标志着传输一个字符的结束。

空闲位：空闲位是指从一个字符的停止位结束到下一个字符的起始位开始，表示线路处于空闲状态，必须由高电平来填充。

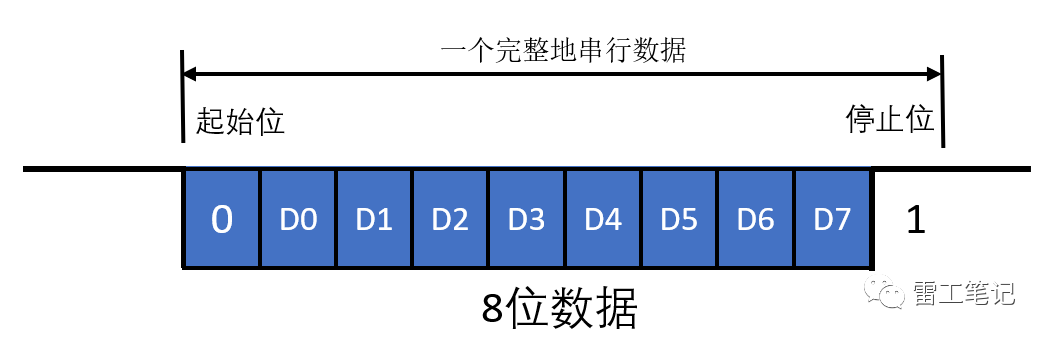

完整的串口数据流如下所示：

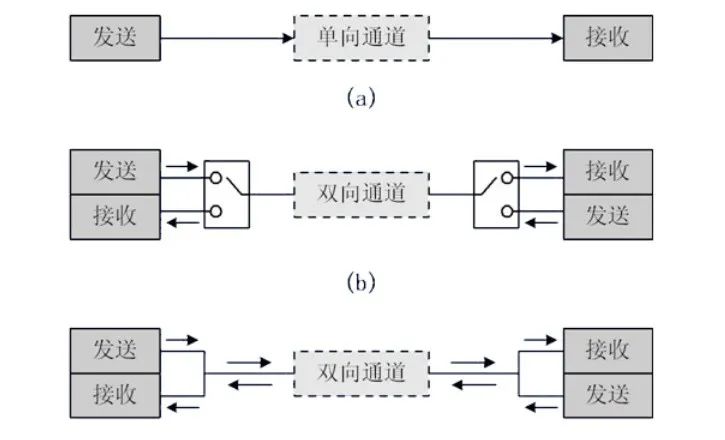

四、单双工通讯

单工：数据传输只支持数据在一个方向上传输;

半双工：允许数据在两个方向上传输，但某一时刻只允许数据在一个方向上传输，实际上是一种切换方向的单工通信，不需要独立的接收端和发送端，两者可合并为一个端口;

全双工：允许数据同时在两个方向上传输，因此全双工通信是两个单工方式的结合，需要独立的接收端和发送端。

五、232和485的区别

RS232	RS422	RS485
通讯距离15m	通讯距离1200m	通讯距离1200m
通讯速率10KB/S	通讯速率10MB/S	通讯速率10MB/S
1对1通讯	1对10通讯	1对32通讯
逻辑电平高	逻辑电平低	逻辑电平低
逻辑1：负电压	逻辑1：正电压	逻辑1：正电压
最少3线制	最少4线制	最少2线制
