5G承载网络总体架构

5G承载网络作为支撑5G无线接入网和核心网的关键基础架构，不仅提供灵活的网络调度、组网保护以及管理控制等功能，同时确保在网络带宽、传输时延、同步精度和可靠性等方面达到卓越性能标准，以满足5G网络的高标准要求。

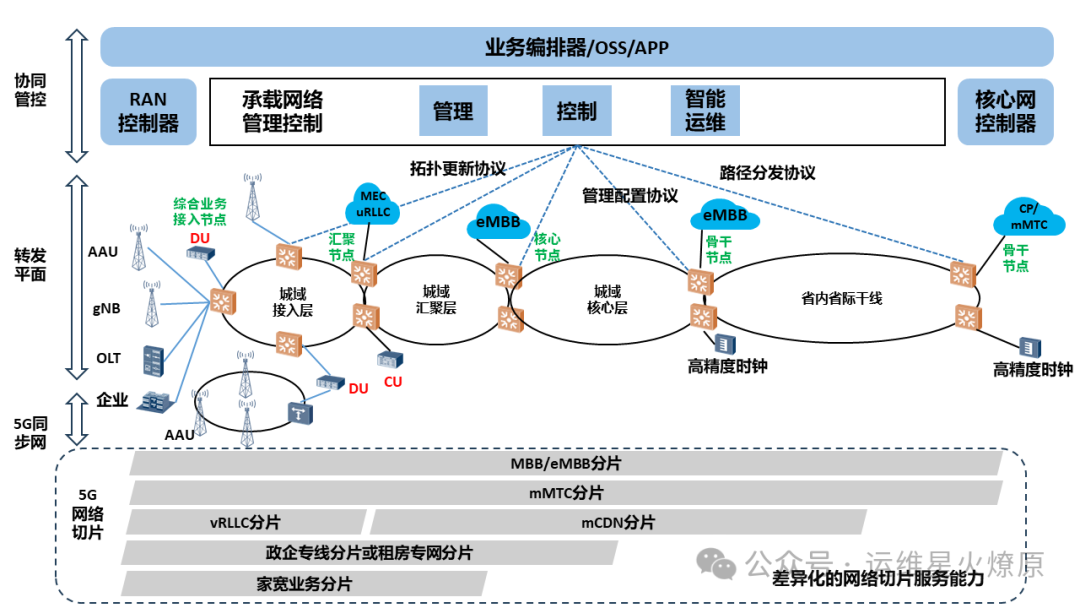

满足5G承载需求的5G承载网络总体架构见图1，主要包括转发平面、协同管控、5G同步网三个部分，在此架构下同时支持差异化的网络切片服务能力。5G网络切片涉及到终端、无线、承载和核心网，需要实现端到端协同管控。通过转发平面的资源切片和管理控制平面的切片管控能力，可为5G三大类业务应用、移动内容分发网络（CDN）网络互联、政企客户专线以及家庭宽带等业务提供所需服务等级协议（SLA）保障的差异化网络切片服务能力。

5G承载转发面架构与技术方案

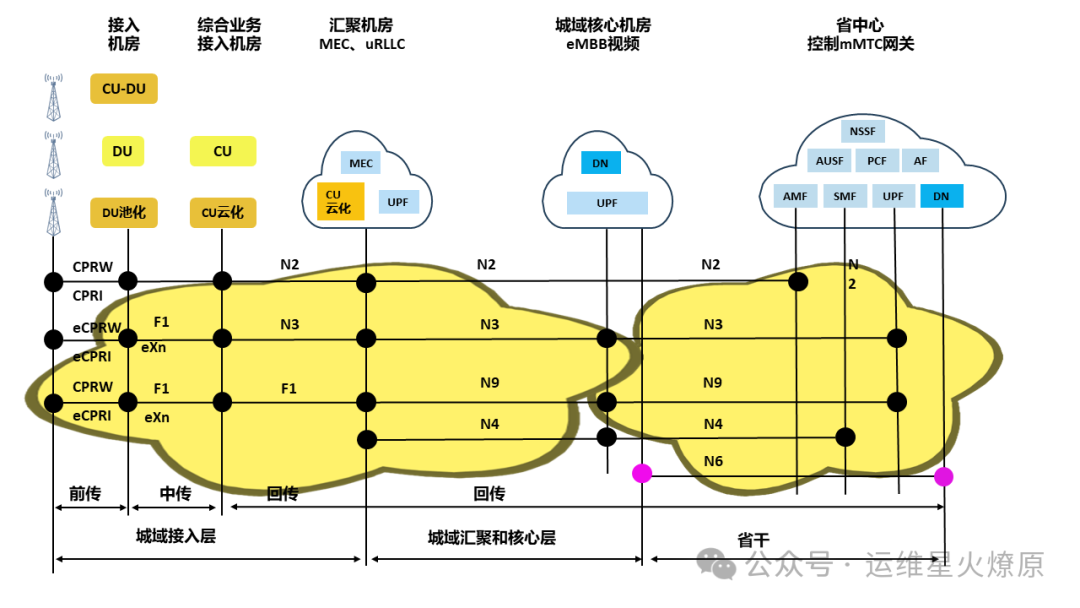

5G承载网络分为省干和城域两大部分，城域接入层主要为前传Fx接口的CPRI/eCPRI信号、中传F1接口以及回传的N2（信令）和N3（数据）接口提供网络连接；城域的汇聚核心层和省干层面不仅要为回传提供网络连接，还需要为部分核心网元之间的N4、N6以及N9接口提供网络连接，见图2。其中N6是UPF与数据网络（DN）之间的接口，将涉及通过IP公网访问外部的多媒体数据中心。5G无线接入网（RAN）在建设初期主要采用gNB宏站以及CU和DU合设模式；在5G规模建设阶段，将采用CU和DU分离模式，并实施 CU云化和CRAN大集中建设模式。

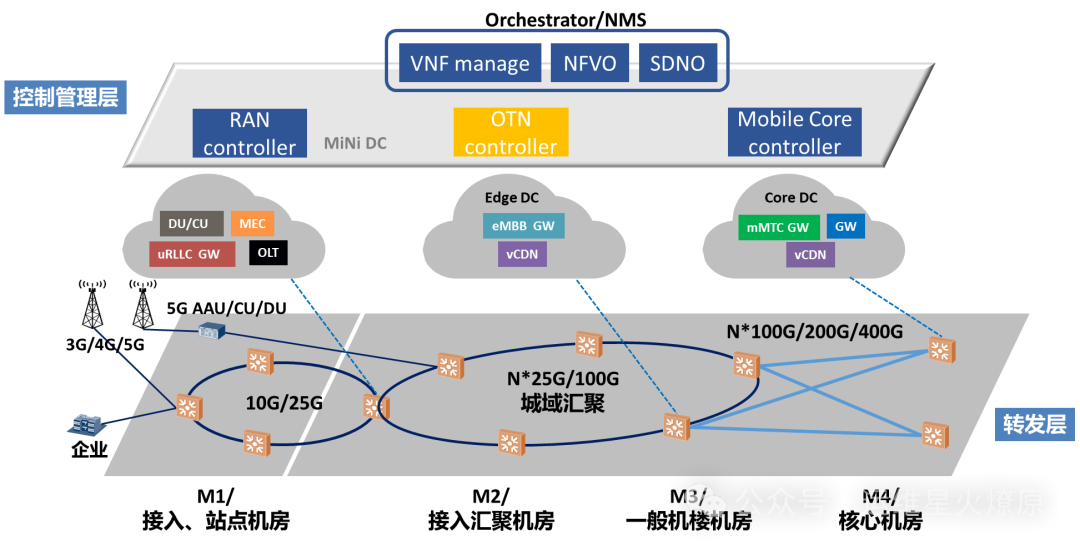

5G网络提供灵活连接的承载网络转发面组网架构见图3，以实现多层级承载网络、灵活化连接调度、层次化网络切片、4G/5G混合承载以及低成本高速组网等关键功能特性。

切片分组网络（SPN）技术方案

SPN是中国移动在承载3G/4G回传的分组传送网络（PTN）技术基础上，面向5G和政企专线等业务承载需求，融合创新提出的新一代切片分组网络技术方案，面向5G承载的SPN组网架构如图6所示。

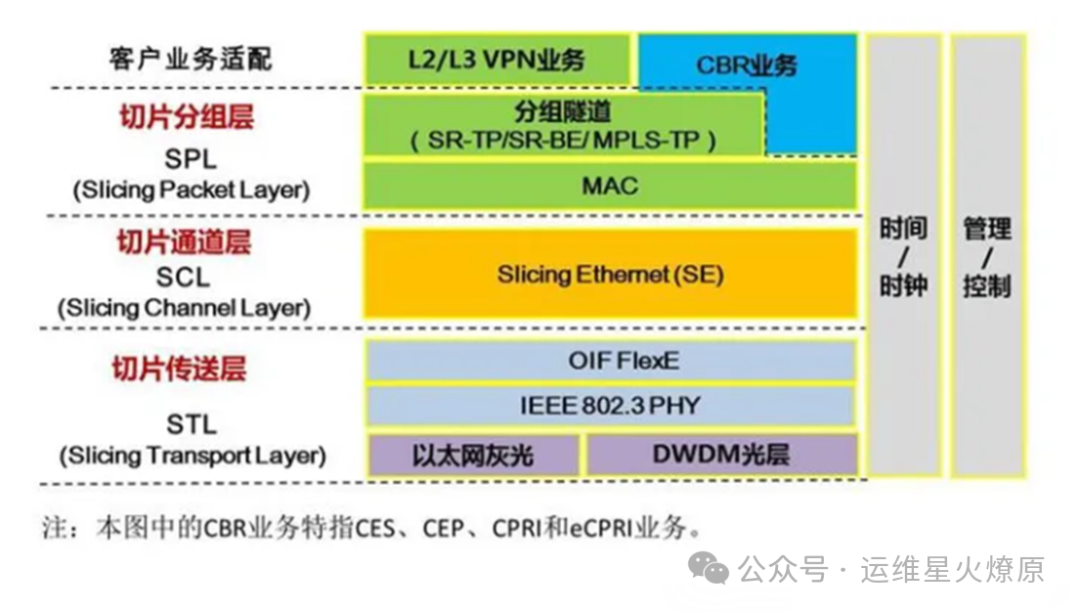

S P N 网络分层架构包括切片分组层（ SPL）、切片通道层（ SCL）和切片传送层（STL）三个层面，此外还包括实现高精度时频同步的时间/时钟同步功能模块、实现SPN统一管控的管理/控制功能模块

面向移动承载优化的OTN（M-OTN）技术方案综合考虑 5G承载和云专线等业务需求，中国电信融合创新提出了面向移动承载优化的 OTN(M-OTN)技术方案
