通讯天线的结构和组成部分详解：从核心到辅助的完整解析

2025-08-01 10:09:27 2

通讯天线是无线通信系统的 “咽喉”，负责信号的发射与接收，其性能直接影响通信质量。无论是手机基站、卫星通信，还是户外无线网桥，都离不开通讯天线的支撑。本文将系统拆解通讯天线的结构和组成部分，解析各部件的作用、材质及设计逻辑，帮你全面了解这一关键设备的 “构造密码”。

一、通讯天线的整体结构框架

通讯天线的结构设计需兼顾信号传输效率、环境适应性和安装便利性，通常由核心功能部件和辅助支撑部件两大部分组成。核心功能部件负责信号的转换与辐射，辅助支撑部件则保障天线的稳定运行和环境防护，两者协同工作，确保信号在复杂场景中高效传输。

二、核心功能部件：决定天线性能的 “心脏”

（一）辐射器 —— 信号转换的核心

辐射器是通讯天线实现 “电信号→电磁波” 或 “电磁波→电信号” 转换的核心部件，直接决定天线的增益、频段、方向性等关键参数。

1. 材质与形态

辐射器多采用高导电率金属制成，常见材质包括：

· 铜：导电性优异（导电率约 58MS/m），是中高端天线的首选，如基站天线的辐射单元多为紫铜材质；

· 铝：重量轻、成本低（密度仅为铜的 1/3），适合对重量敏感的场景（如无人机天线）；

· 合金：铜铝合金、铜银合金等，兼顾导电性和抗腐蚀性，多用于沿海、工业等潮湿环境。

形态上，辐射器根据天线类型呈现多样化设计：

· 全向天线：多为螺旋状、鞭状（如对讲机天线），可 360° 均匀辐射信号；

· 定向天线：常见振子阵列（如八木天线的引向器、反射器）、抛物面形（如卫星天线的锅状反射面），通过聚焦信号增强定向增益。

2. 关键参数关联

辐射器的长度、数量直接影响天线性能：

· 长度需匹配工作频段（波长 λ= 光速 / 频率），如 2.4GHz 天线的辐射器长度约为 31mm（λ/4）；

· 振子数量越多，增益越高（如 4 振子天线增益 6dBi，8 振子可达 10dBi）。

（二）馈电系统 —— 信号传输的 “桥梁”

馈电系统负责将信号从设备传输至辐射器（发射时），或从辐射器传输至设备（接收时），由馈线和阻抗匹配器组成。

1. 馈线

馈线是信号传输的通道，需满足低损耗、抗干扰要求：

· 同轴电缆：最常用的馈线类型，由内导体（铜芯）、绝缘层、外导体（屏蔽层）和护套组成，屏蔽层可隔绝外部电磁干扰，适合户外场景（如 RG-58、RG-400 型号）；

· 微带线：在 PCB 板上印刷的金属带，体积小、重量轻，多用于小型天线（如路由器内置天线）。

2. 阻抗匹配器

天线的输入阻抗需与设备输出阻抗（通常 50Ω）匹配，否则会产生信号反射（驻波比 VSWR 升高），降低传输效率。匹配器通过以下方式实现阻抗平衡：

· LC 电路：由电容、电感组成，调节元件参数抵消阻抗差异；

· 渐变线匹配：通过改变馈线截面尺寸，逐步过渡阻抗值，适合宽频段天线。

理想情况下，驻波比 VSWR 应≤1.5，若＞2.0 则需重新调试匹配器。

1.9

（三）反射器与引向器 —— 增强方向性的 “辅助器”

在定向天线中，反射器和引向器是提升方向性和增益的关键辅助部件：

· 反射器：位于辐射器后方的金属板 / 杆，可将向后辐射的信号反射至前方，减少能量浪费，增强前向增益；

· 引向器：位于辐射器前方的金属杆，数量 1 - 多个，能引导信号向指定方向聚集，进一步提升定向性（如八木天线的引向器越多，方向性越强）。

例如，一款 12 单元定向天线（1 个反射器 + 1 个辐射器 + 10 个引向器），增益可达 14dBi，远高于无辅助部件的天线。

三、辅助支撑部件：保障稳定运行的 “基石”

（一）天线罩 —— 防护与塑形的 “外衣”

天线罩是包裹核心部件的外壳，主要作用包括：

1. 环境防护

· 材质选择：户外天线多采用玻璃钢（玻璃纤维 + 树脂）、聚四氟乙烯（PTFE），耐高低温（-40℃至 80℃）、抗紫外线、防腐蚀，适合沿海、沙漠等极端环境；

· 密封设计：通过硅胶密封圈、灌封胶实现 IP65 及以上防水等级，防止雨水、灰尘进入内部。

2. 结构塑形

天线罩的形状会影响信号传播：

· 全向天线多为圆柱形，减少对 360° 信号的遮挡；

· 定向天线常用抛物面形、平板形，与内部反射器配合增强信号聚焦。

（二）支架与固定装置 —— 安装与定位的 “骨架”

支架用于固定天线并调整安装角度，包括：

· 材质：不锈钢（抗腐蚀）、铝合金（轻量化），根据安装场景选择（如楼顶用重型不锈钢支架，无人机用铝合金支架）；

· 调节功能：可调节方位角（水平旋转）和俯仰角（垂直倾斜），精准对准通信目标（如卫星天线需精确对准同步卫星）。

（三）接地装置 —— 防雷与安全的 “保障”

户外天线需配备接地装置，降低雷击风险：

· 接地端子：连接天线与接地线的金属接口，通常位于天线底部；

· 接地线：截面积≥4mm² 的铜缆，将雷电引入大地，接地电阻需≤4Ω。

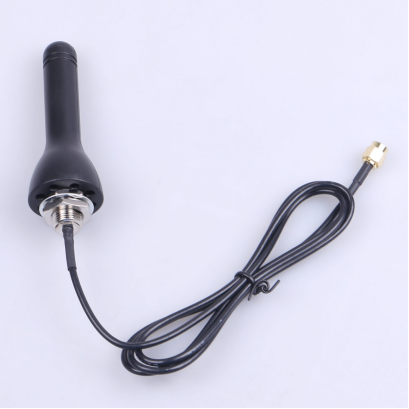

1.10

四、不同类型通讯天线的结构差异

天线类型	核心部件特点	辅助部件特点	典型应用场景
全向玻璃钢天线	螺旋状辐射器，360° 辐射	圆柱形玻璃钢罩，简易支架	户外基站、无线网桥
定向抛物面天线	抛物面反射器 + 中心馈源辐射器	重型可调节支架，防雷接地装置	卫星通信、远距离监控
手机基站天线	多振子阵列，宽频段设计	密封铝合金罩，高塔固定支架	移动通信覆盖
无人机图传天线	小型微带辐射器，轻量化设计	塑料外壳，粘贴式固定	无人机远距离图传
