蓝牙陶瓷贴片天线结构详解：从材质到性能的核心密码

2025-08-02 08:56:16 1

蓝牙陶瓷贴片天线凭借 “小体积 + 高稳定性” 的优势，成为智能手表、蓝牙耳机等微型设备的首选无线组件。其指甲盖大小的身躯（最小可至 3mm×5mm）能实现 10 米稳定通信，背后是精妙的结构设计在发挥作用。本文将从核心结构、材质特性、关键参数到性能影响因素，全面解析蓝牙陶瓷贴片天线的结构奥秘，帮你理解其在微型设备中 “以小博大” 的通信能力。

一、蓝牙陶瓷贴片天线的 4 层核心结构：从内到外的精密设计

蓝牙陶瓷贴片天线的性能由 “层叠式结构” 决定，每层各司其职，缺一不可。哪怕是 0.1mm 的尺寸偏差，都可能导致信号衰减 30% 以上。

1. 陶瓷基材层：天线的 “骨架” 与 “信号调节器”

· 核心作用：支撑整个天线结构，并通过介电常数（εr）调节信号波长，实现小尺寸下的高效辐射。

· 材质特性：

· 主流材质为氧化铝陶瓷（Al₂O₃），纯度 90%-96%（纯度越高，介电常数越稳定，±1 以内）；

· 介电常数 εr=10-90（常见 20-30，是 FR4 基材的 5-8 倍），可将 2.4GHz 电磁波波长压缩至原长的 1/√εr（如 εr=25 时，波长缩短至 1/5，天线尺寸可缩小至普通 FR4 天线的 1/4）；

· 热膨胀系数低（＜8ppm/℃），在 - 40~85℃环境下尺寸变化可忽略，确保频率稳定性（偏差≤±5MHz）。

· 结构细节：厚度 0.5-2mm（常见 1mm），表面需经过抛光处理（粗糙度 Ra≤0.1μm），确保与金属层紧密贴合。

2. 辐射体层：电磁波的 “发射源”

· 核心作用：将蓝牙模块输入的射频电流转化为 2.4GHz 电磁波，是天线的 “信号出口”。

· 材质与工艺：

· 由无氧铜箔（纯度 99.9%）通过厚膜印刷或溅射工艺附着在陶瓷基材表面，厚度 3-10μm（太薄易氧化，太厚影响精度）；

· 形状多为矩形或不规则多边形（通过蚀刻工艺成型），尺寸与工作频率直接相关 —— 在 2.4GHz 频段，边长通常为 “压缩后波长的 1/4”（如 εr=25 时，边长≈6.25mm，对应压缩后波长 25mm 的 1/4）。

· 关键设计：

· 边缘需做 “圆弧处理”（半径 0.2-0.5mm），避免直角导致的信号反射（可降低驻波比 VSWR 0.3-0.5）；

· 部分高端型号会在辐射体表面镀一层镍（厚度 1-2μm），增强抗氧化能力（使用寿命从 1 年延长至 3 年以上）。

3. 接地层：信号辐射的 “反射镜”

· 核心作用：将辐射体向下发射的电磁波反射至空间（避免被设备内部金属吸收），同时提供稳定的接地参考，提升辐射效率。

· 结构特点：

· 位于陶瓷基材的另一面（与辐射体层相对），材质同辐射体（无氧铜箔），面积≥辐射体的 1.5 倍（如辐射体 5mm×5mm，接地层需≥8mm×8mm）；

· 通过 “接地过孔”（直径 0.3-0.5mm）与设备主板接地层连接，确保接地电阻＜0.05Ω（电阻过大会导致信号反射增强）。

· 性能影响：接地层面积不足时，辐射效率会从 70% 降至 50% 以下，且方向图会出现 “凹陷”（某一角度信号弱 10dB 以上）。

4. 保护层：天线的 “防护罩”

· 核心作用：防止辐射体和接地层氧化、磨损，同时隔绝水汽和灰尘（尤其在潮湿环境中）。

· 常见材质：

· 环氧树脂涂层（厚度 10-30μm）：成本低，绝缘性好，适合室内设备（如智能手环）；

· 氮化铝薄膜（厚度 5-10μm）：耐高温（＞200℃）、抗腐蚀，适合工业或车载场景；

· 无保护层设计：部分超小型天线（＜4mm×4mm）为减少尺寸，省略保护层，需在设备内部单独做密封处理（如灌胶）。

· 注意事项：保护层过厚（＞50μm）会增加介电损耗（信号衰减增加 5%-10%），需严格控制厚度公差。

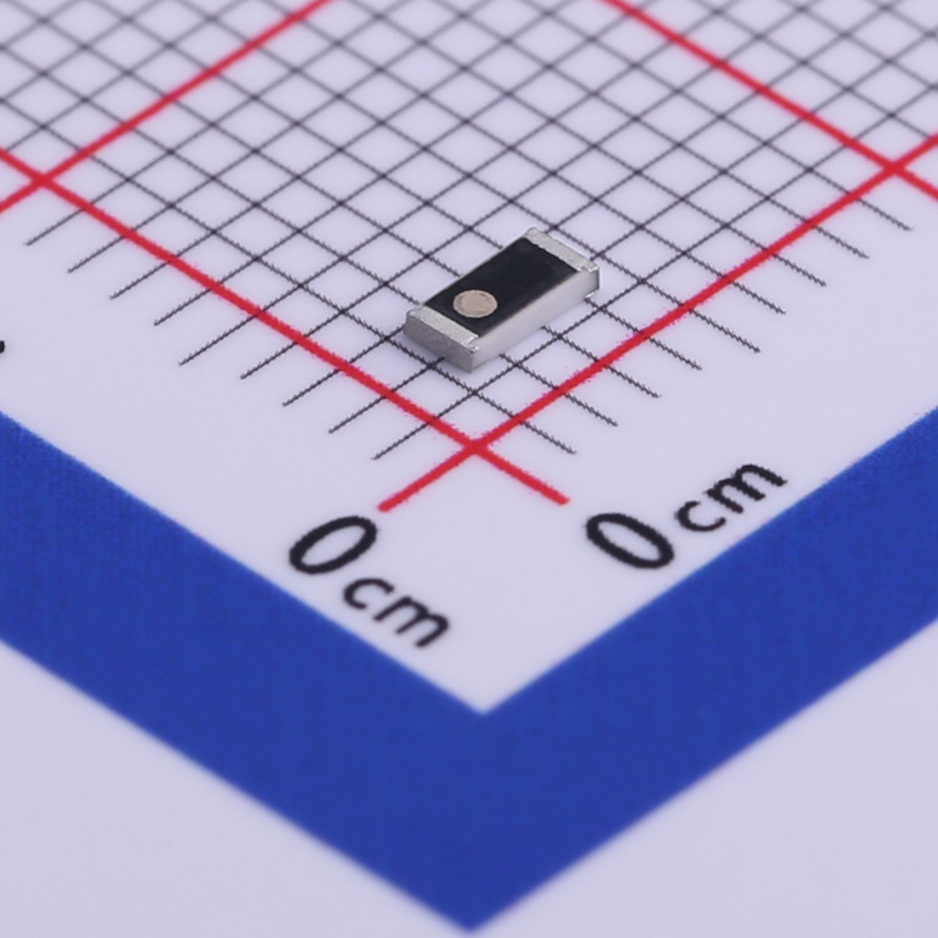

12.6

二、结构与性能的 3 大关联规律：为什么细微设计决定信号强弱？

蓝牙陶瓷贴片天线的结构参数与性能指标直接挂钩，理解这些关联能帮你快速排查信号问题。

1. 辐射体尺寸→中心频率

· 规律：辐射体边长每增加 0.1mm，中心频率降低 8-10MHz（基于 εr=25 的陶瓷基材）。

· 实例：设计目标为 2.45GHz 的天线，若辐射体边长实际为 3.2mm（理论应为 3.1mm），中心频率会降至 2.37GHz，偏离蓝牙核心频段（2.4-2.485GHz），导致信号衰减 15dB。

· 解决办法：通过 “微调枝节”（辐射体边缘增加 0.5mm×0.2mm 的小突出）补偿尺寸偏差，每增加 0.1mm 枝节长度，频率可降低 3-5MHz。

2. 陶瓷介电常数→天线尺寸与带宽

· 规律：介电常数越高，天线尺寸越小，但带宽越窄（信号稳定的频率范围缩小）。

· 对比案例：

陶瓷介电常数（εr）	2.4GHz 天线边长	带宽（S11≤-10dB）	适用场景
20	4.2mm	80MHz	蓝牙耳机（需平衡尺寸与带宽）
50	2.8mm	45MHz	智能手表（优先小尺寸，环境干扰小）
90	2.1mm	25MHz	医疗传感器（频率稳定性要求高，环境单一）

· 风险提示：高介电常数天线（εr＞50）对温度更敏感（每升温 10℃，频率偏移 3-5MHz），需搭配温度补偿电路。

3. 辐射体与接地层间距→阻抗匹配

· 规律：陶瓷基材厚度（即辐射体与接地层间距）每增加 0.1mm，天线阻抗降低 5-8Ω（基于 εr=20）。

· 应用场景：若蓝牙模块输出阻抗为 50Ω，当天线实测阻抗为 60Ω 时，可将基材厚度从 1.0mm 增至 1.2mm（阻抗降至 52Ω，接近匹配），驻波比从 1.8 降至 1.3。

· 注意事项：间距过厚（＞2mm）会导致天线体积增大，失去 “微型化” 优势，通常控制在 0.5-1.5mm。

三、3 类常见结构缺陷及对性能的影响（附排查方法）

1. 辐射体蚀刻不完整（如边缘有毛刺）

· 成因：光刻工艺精度不足（线宽偏差＞0.05mm），或蚀刻液浓度不够导致残留。

· 性能影响：阻抗偏离设计值（如目标 50Ω，实际 70Ω），回波损耗 S11 从 - 15dB 恶化至 - 8dB（信号反射增加 50%）。

· 排查方法：用 50 倍放大镜观察辐射体边缘，若有锯齿状毛刺或未蚀刻干净的铜箔，即可判定为缺陷。

2. 陶瓷基材开裂（隐性杀手）

· 成因：烧结过程中温度不均，或封装时受力挤压（如焊接温度＞350℃导致陶瓷脆化）。

· 性能影响：裂缝会破坏电磁场分布，导致方向图畸变（某一角度信号完全消失），严重时天线失效。

· 排查方法：用强光照射基材，若有透光的细线（裂缝），或用万用表测辐射体与接地层（正常应绝缘，裂缝可能导致短路）。

3. 接地过孔虚焊

· 成因：过孔内镀层不均匀（厚度＜0.5μm），或焊接时焊锡未填满过孔。

· 性能影响：接地电阻从 0.05Ω 升至 1Ω 以上，辐射效率下降 20%-30%，且信号稳定性差（波动 ±5dB 以上）。

· 排查方法：用阻抗测试仪测接地层与主板地的电阻，若＞0.1Ω，可能存在虚焊。

8.5

四、结构设计的 2 个优化技巧（提升性能 10%-20%）

1. 辐射体 “切角” 设计（提升带宽）

在矩形辐射体的两个对角切去 0.5mm×0.5mm 的直角（形成八边形），可增加电磁场分布的 “连续性”，带宽从 60MHz 拓宽至 75MHz（适用于蓝牙 5.0 的宽频需求）。

2. 接地层 “环形槽” 设计（抗金属干扰）

在接地层边缘刻一圈 0.2mm 宽的环形槽（与边缘间距 0.5mm），可减少设备内部金属对天线的干扰（尤其当天线靠近电池或屏蔽罩时），信号稳定性提升 15%（波动从 ±4dB 降至 ±3dB）。

总结：结构是性能的基石，细节决定应用上限

蓝牙陶瓷贴片天线的结构设计是 “材料科学” 与 “电磁理论” 的结合：陶瓷基材的高介电常数实现微型化，精准的辐射体尺寸确保频率匹配，合理的接地层设计提升辐射效率。理解这些结构细节，不仅能帮你选型时避开 “小尺寸低性能” 的陷阱，还能在设备设计中通过优化布局（如远离金属、控制安装角度），让天线性能发挥 90% 以上。

若你的设备存在蓝牙信号弱（如 10 米距离 RSSI＜-80dB），可优先检查天线结构是否存在缺陷（如辐射体毛刺、接地不良），或通过调整基材厚度、辐射体尺寸等结构参数进行优化。
