SMA 3.5mm 2.92mm 2.4mm 1.85mm 1mm同轴接头差异与互配

2025-08-01 16:41:21 1

大部分硬件工程师见到下面这些同轴接头，都会误以为他们都叫SMA，分不清他们的差异。由于现在板级信号速率越来越高，一些测时钟、serdes的需求需要用上RF领域的同轴电缆来接高速示波器、频谱仪。分清这些同轴非常有必要，可以避免误插导致的高端仪器损坏。这些同轴是以其外导体内径的尺寸进行命名的。

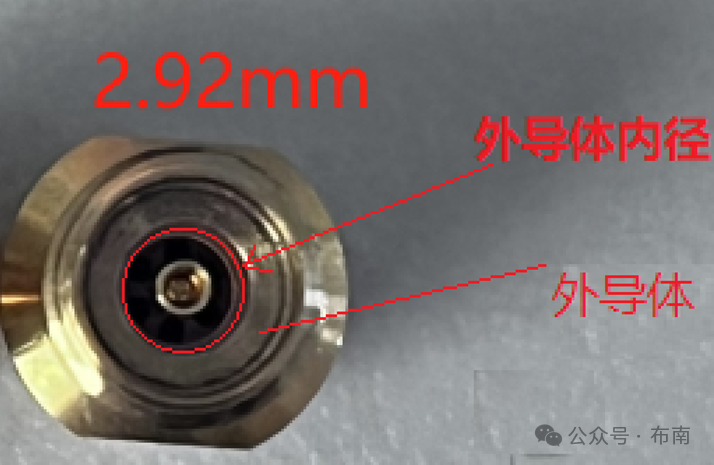

解释下外导体内径，详见下图

9.1

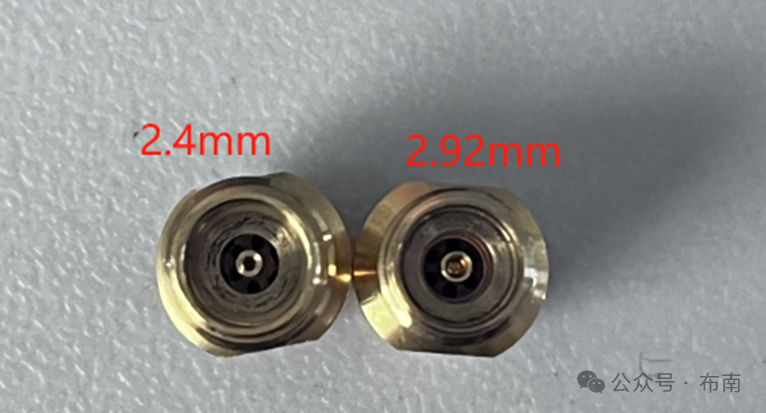

对比下2.4mm和2.92mm，可以大致看出来2.92mm的外导体内径大于2.4mm。

9.2

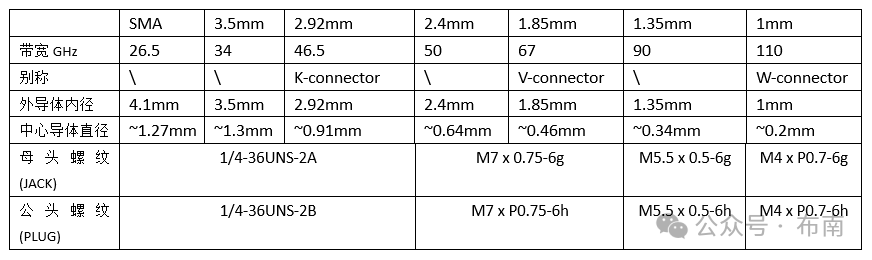

下面附上他们的参数差异。

9.3

SMA/3.5mm/2.92mm 机械兼容，2.4mm/1.85mm机械兼容，机械兼容的插头可以进行混插。

值得注意的是，由于机械兼容的同轴中心导体（信号针）直径不同，所以很多原厂不建议长期混插。

混插会导致变形、损耗增大、反射增大等问题。

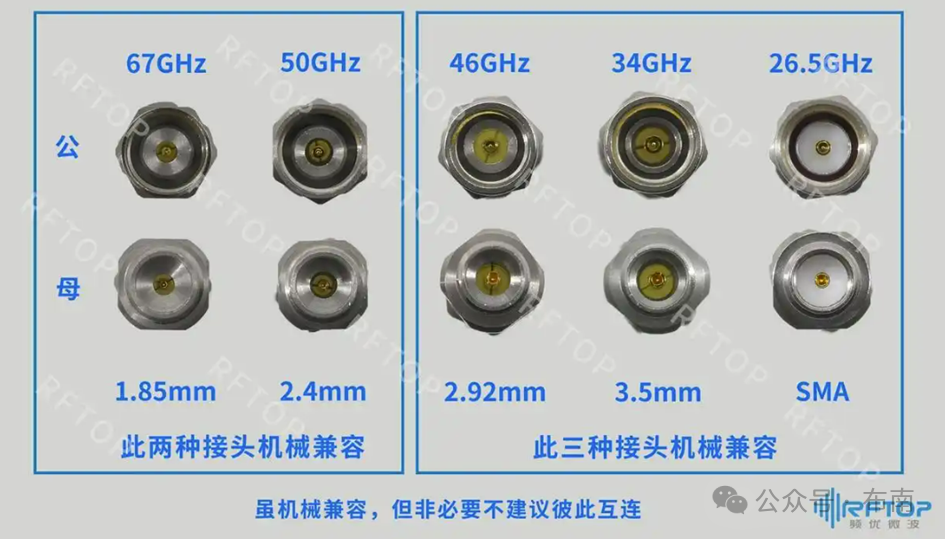

9.4

（此图来自RFTOP，图侵删）

2.92mm，3.5mm，SMA的母头（Jack）物理螺纹尺寸均为美标：1/4-36UNS-2A

公称直径：1/4英寸（≈6.35mm），螺距：36 TPI（≈0.7056mm），2A：2表示中级公差，A表示外螺纹

2.92mm，3.5mm，SMA的公头（PLUG）物理螺纹尺寸均为美标：1/4-36UNS-2B

2B的B表示内螺纹。

以下尺寸来自帛江科技官网，

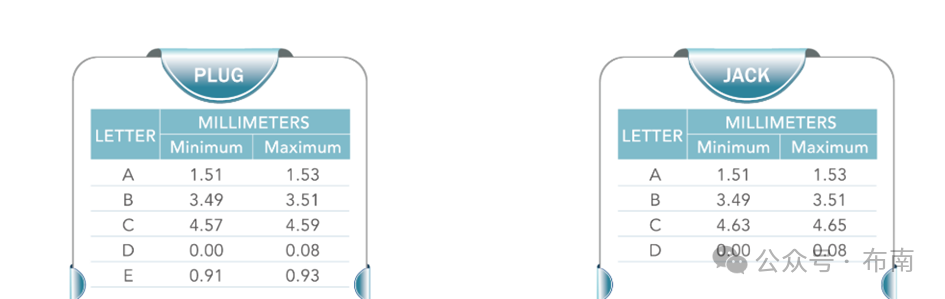

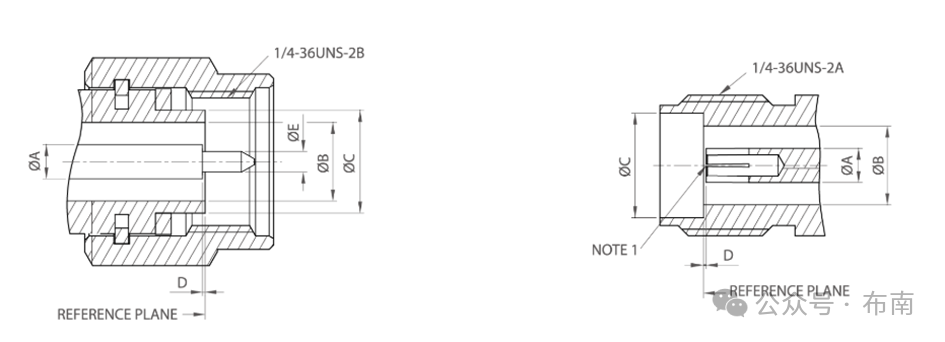

3.5mm 公母头尺寸如下：

9.5 9.6

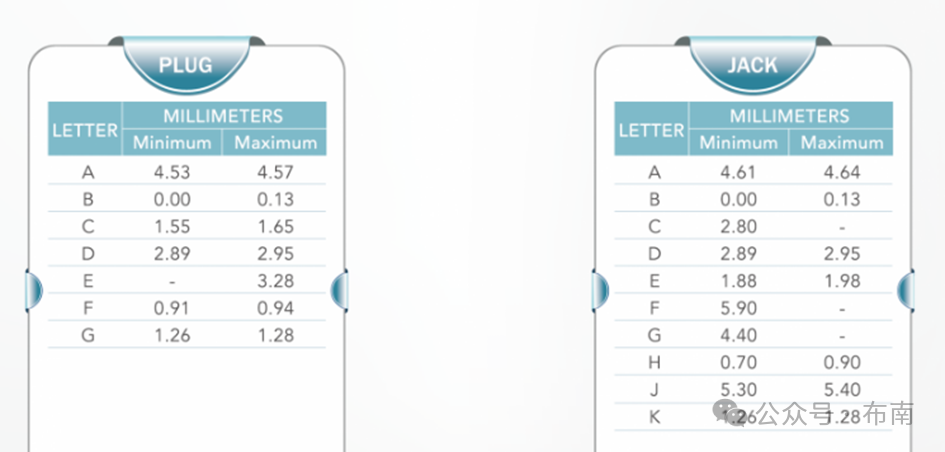

2.92mm 公母头尺寸如下：

9.7 9.8

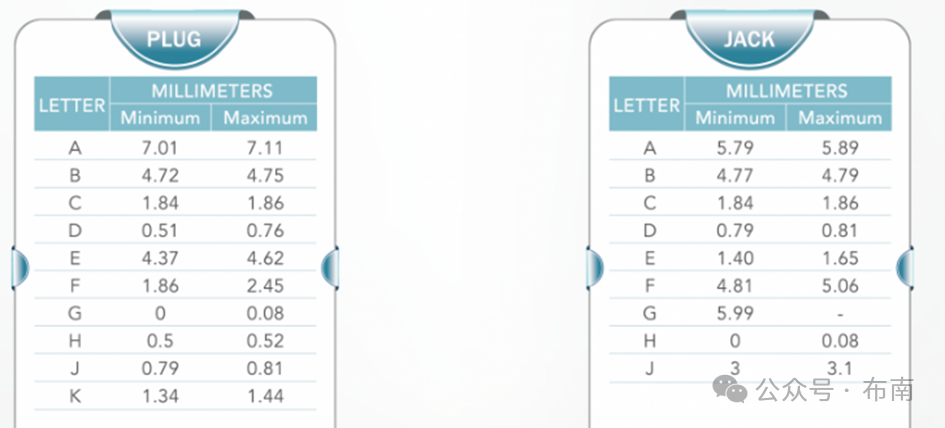

1.85mm 公母头尺寸如下：

9.9 9.10

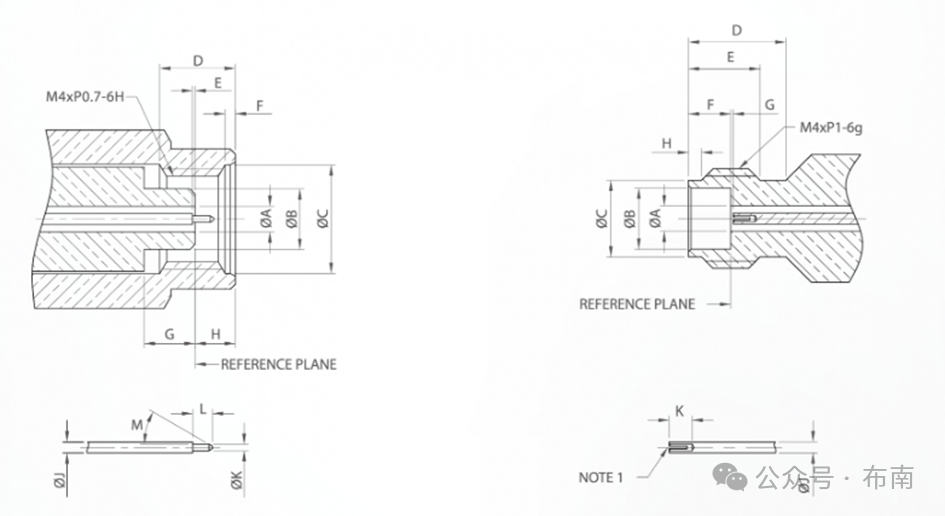

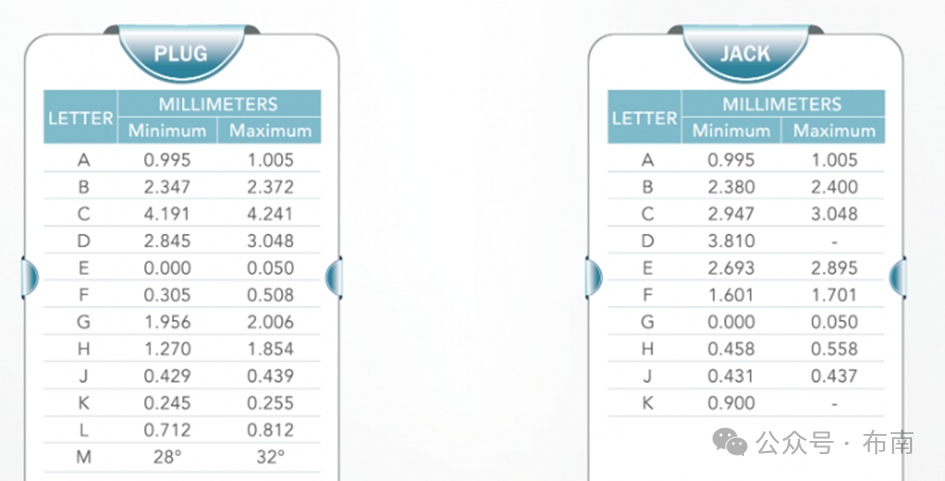

1mm 公母头尺寸如下：

9.11 9.12
