SMA和2.92mm连接器配接是否安全？

电子资讯|Electronic information|

2024-10-29 18:35:46 583

SMA连接器是一种常见的射频连接器，广泛用于无线通信和射频设备中。其名称来源于“SubMiniature version A”，设计旨在提供高频信号传输，通常用于连接天线、无线电设备和其他射频组件。

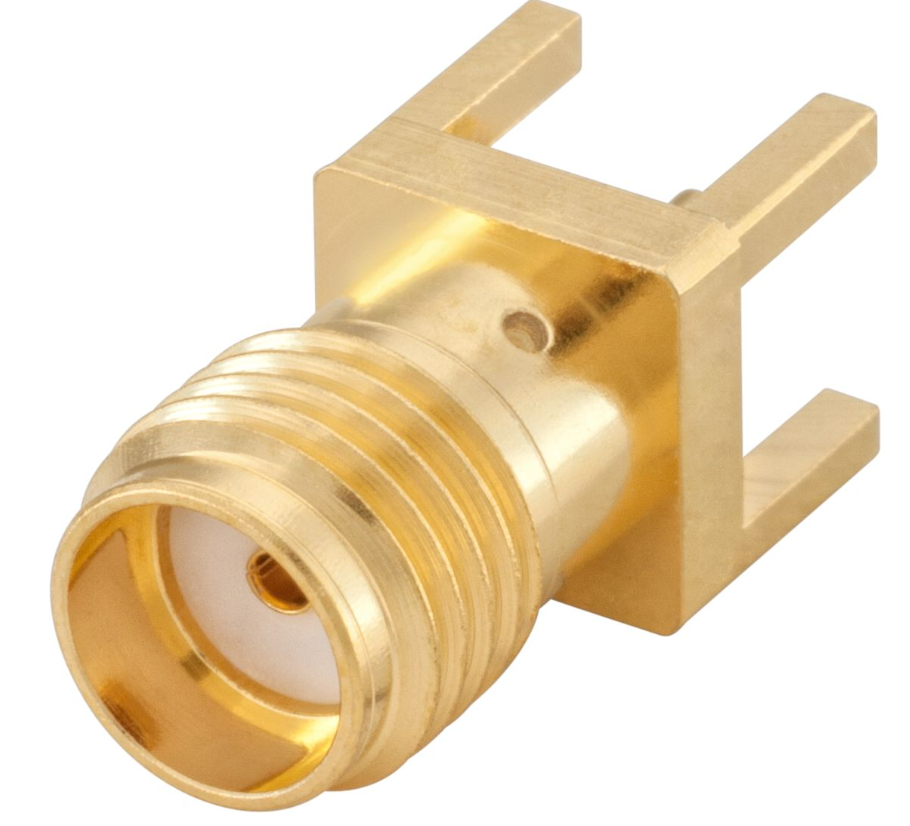

SMA界面

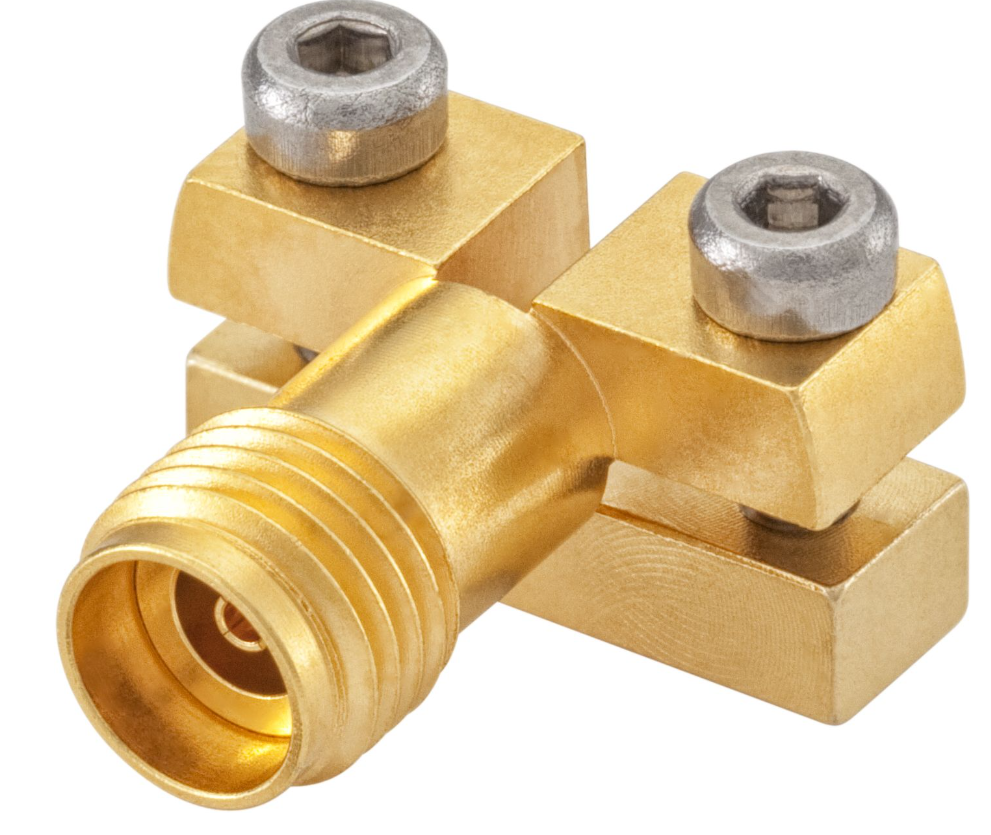

2.92mm界面

我们通常将 SMA 和 2.92mm（K 型）连接器视为配接连接器类型。但是，在配接 SMA 和 2.92mm 连接器类型时应谨慎的和需要注意很多地方。

要了解问题根本所在，我们得从标准谈起，我们需要查看这些不同连接器的机械规格。这些规范可以在 MIL-STD-348B （美军标射频连接器界面标准）中找到，这是一份由美国国防后勤局创建和维护的军事规范文件，旨在“标准化射频连接器接口”。

在 MIL-STD-348B 中：

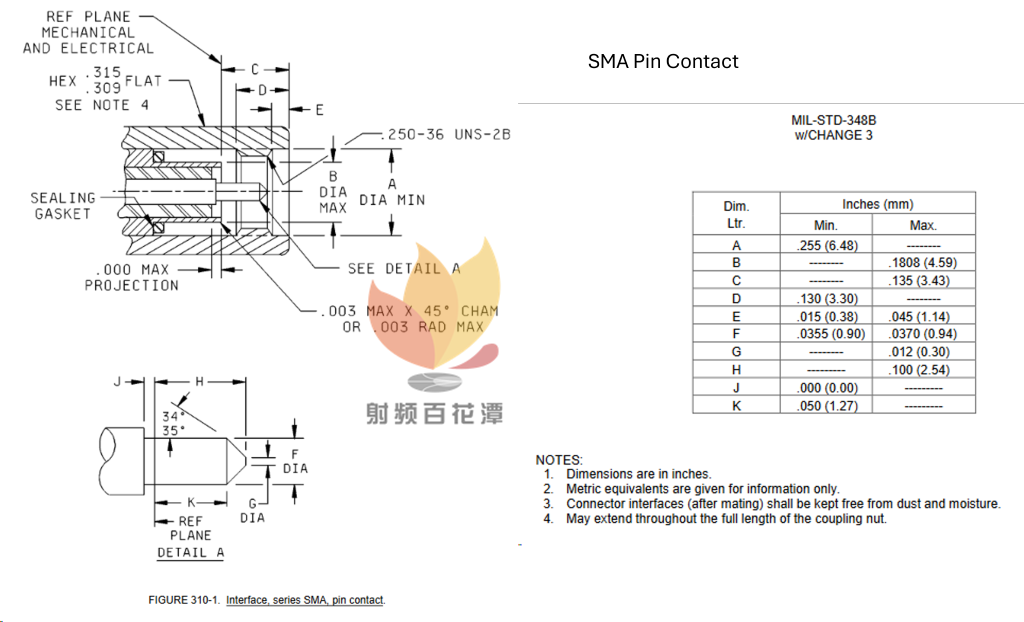

图 310-1 包含定义 SMA 引脚触点接口的图纸和尺寸：

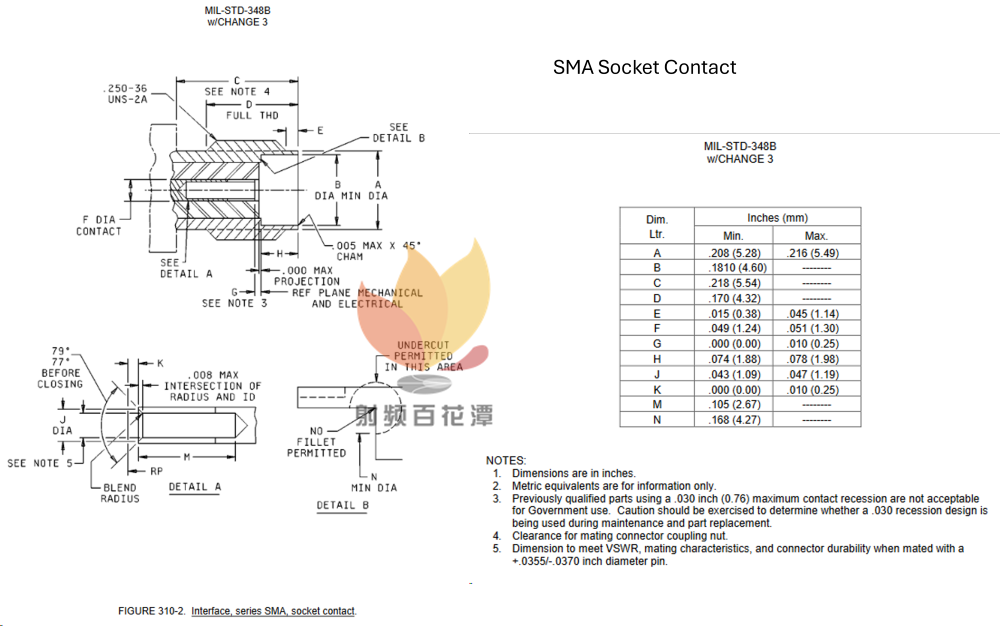

图 310-2 包含定义 SMA 插座触点接口的图纸和尺寸：

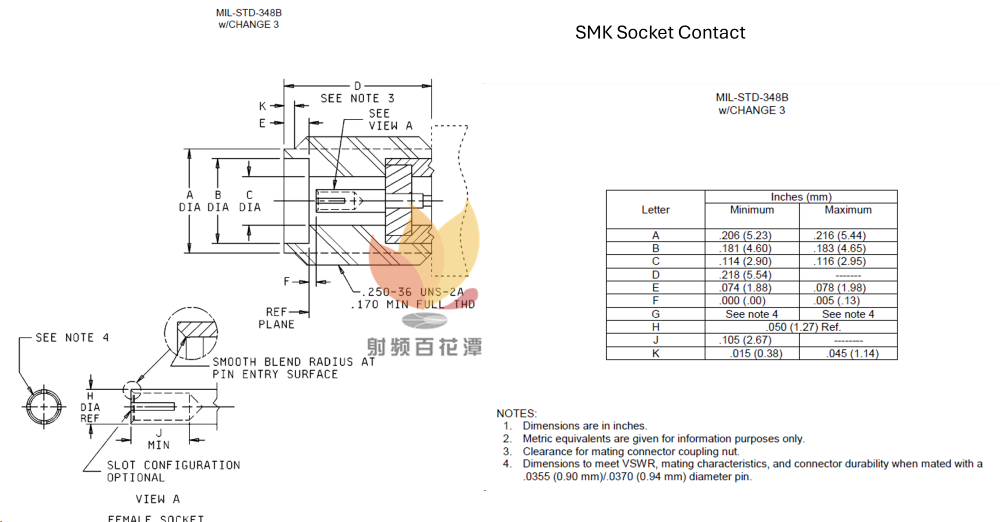

图 323-1 包含定义 2.92mm （SMK）SMK pin 触点接口的图纸和尺寸：

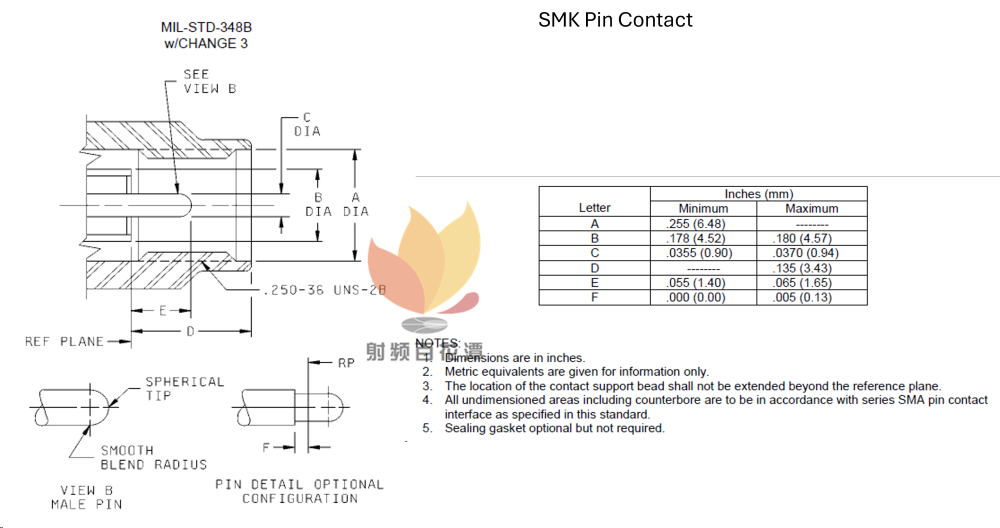

图 323-2 包含定义2.92mm（ SMK ）针式触点接口的图纸和尺寸：

现在，让我们看看 SMA 和 2.92mm 连接器类型之间的一些差异：

1） MIL-STD-348 允许 SMA 连接器引脚比 K 型略长。（参见 310-1 维度 H 与 323-1 维度 E）如果这些较长的针脚损坏或安装不完全笔直，它们更容易损坏脆弱的 3.5 和 2.92 毫米针套。如果引脚侧在连接时“意外”旋转，则尤其如此。

2） SMA 连接器通常以较低的公差制造，因此您更有可能遇到处于 MIL-STD-348 公差边缘的 SMA 部件。这可能会加剧上述引脚长度问题，并导致 2.92mm 连接器的插槽损坏。

SMA是比较粗糙的，2.92比较精密，长期使用对2.92接头的损害是不言而喻的，这也会倒是测试测量精度的下降，尤其是一些低端的SMA头10元以下的，公差大的不得了，结果可想而知。

3）请注意，3.5 和 2.92mm 的插座周围使用空气电介质。SMA 连接器使用符合 MIL-PRF-39012 的固体 PTFE （Teflon）电介质。同样，与 SMA 的延长引脚长度相关，与具有实心 PTFE 电介质插件的 SMA 插座相比，将 SMA 引脚重复插入 3.5 或 2.92mm 插座更有可能随着时间的推移使插座变形。

尽管如此，我们大多数情况仍将 SMA 和 2.92mm 连接器视为配对连接器。2.92mm可以向下兼容SMA频段。
