萨科微DW01A锂电保护应用方案

2025-09-08 11:38:30 3

深圳市萨科微slkor（www.slkormicro.com）半导体有限公司技术骨干来自清华大学，以新材料新工艺新产品*公司发展，掌握国际*的第三代半导体碳化硅功率器件技术。萨科微集电子产品的设计开发、生产和销售一体化的高新科技企业，为客户提供可靠的产品和配套的技术服务。

1.1 名称：萨科微DW01A锂电保护应用方案

1.2 应用：用于锂电池的充电、放电保护电路、电话机电池或其它锂电池高精度保护器。

2.过充保护/过充恢复&过放保护/过放恢复；过流保护检测& 负载短路保护检测

2.1 产品特点

■正常状态下，DW01A的VDD端电压在过电压充电保护阈值（VOC）和过电压放电保护阈值（VOD）之间，且其VM 检测端电压在充电器检测电压（VCHG）与过电流放电保护阈值（VEDI）之间，此时 DW01A的CO端和DO端都输出高电平，分别使外接充电控制N-MOS管Q1和放电控制N-MOS管 Q2 导通。这时，既可以使用充电器对电池充电，也可以通过负载使电池放电。

■DW01A通过检测VDD或VM端电压（相对于VSS端）来进行过充/放电保护。当充/放电保护条件发生时，CO/DO 由高电平变为低电平，使Q1/Q2 由导通变为截止，从而充/放电过程停止。

■DW01A对每种保护状态都有相应的恢复条件，当恢复条件满足以后，CO/DO由低电平变为高电平，使Q1/Q2 由截止变为导通，从而进入正常状态。

■DW01A对每种保护/恢复条件都设置了一定的延迟时间，只有在保护/恢复条件持续到相应的时间以后，才进行相应的保护/恢复。如果保护/恢复条件在相应的延迟时间以前消除，则不进入保护/恢复状态。

2.2 过电压充电保护阈值 4.3V；过电压充电恢复阈值4.1V；过电压放电保护阈值3.1

3 工作温度范围：-40℃~85℃

4.萨科微DW01A锂电池保护在电子烟的应用电路

萨科微DW01A锂电保护应用方案1_副本

萨科微DW01A锂电保护应用方案2_副本

图1

萨科微DW01A锂电保护应用方案3_副本

图2

萨科微DW01A锂电保护应用方案4_副本

图3

5.应用原理

应用原理当有气流流过唛头，唛头产生模拟信号，唛头的模拟信号达到一定程度引起中断，唤醒MCU,随即驱动MOS加热丝发热喷放烟雾，并且点亮LED,当MCU监测到模拟信号减弱或者消失停止驱动MOS和MCU.监测电池电压如无法达到最低值则睡眠，达到最低值则闪烁LED进行低压提醒。

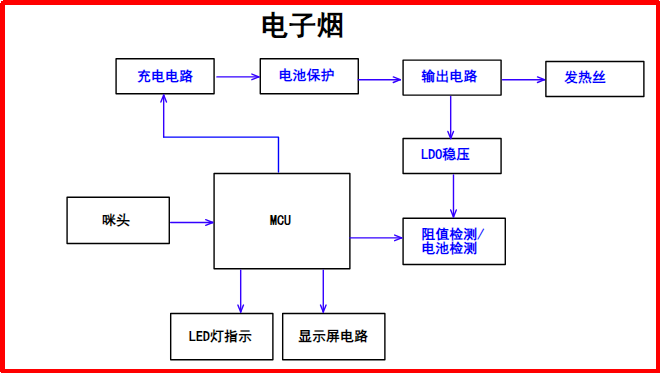

5.1方框图中的显示屏用来显示电池的电压和功率状态，作为主控单元MCU对电池过放和欠压保护，充电过程监测和显示。USB端口插入后进行判断决定是否对电池进行充电。

5.2供电输入端Type-C 16pin采用金航标品牌，产品在抗干扰方面非常好，非常热销。金航标从事无线信号收发、电子信号连接器及互连系统产品的设计、制造、销售和技术服务十多年，现在产品拓展到板与线的各种连接器、板端座子、接插件、信号开关系列。

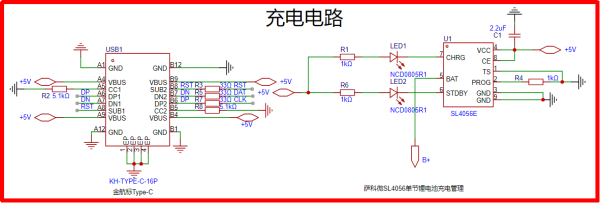

5.3图1是萨科微SL4056E内置锂电池反接保护功能，当锂电池反接于萨科微SL4056E输出引脚，SL4056E会停机显示故障状态，无充电电流，两个LED指示灯全灭.设定电阻器R4和充电电流采用下列公式来计算：IBAT=1000V/R3，根据实际电芯容量来设置充电电流，这里选5K,充电电流：1000mA

5.4图3是萨科微DW01A锂电池保护电路，B+接锂电池正极和负载正极，配合萨科微SL8820双MOS来进行过流和过压保护，DW01A系列电路是一款高精度的单节可充电锂电池的过充电和过放电保护电路，它集高精度过电压充电保护、过电压放电保护、过电流放电保护等性能于一身。

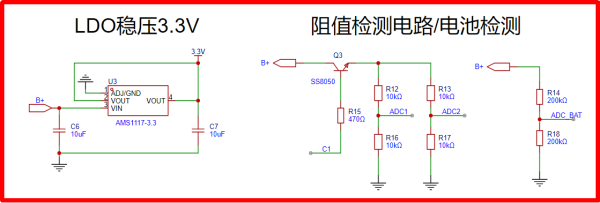

5.5图3是电池检测电路和LDO稳压，LDO采用的是萨科微AMS1117-3.3是一款低压差电压调节器系列，能够提供高达1A的输出电流。外围电路很简单输入和输出接10uf电容即可，不同封装的萨科微AMS1117-3.3规格书有推荐不同典型应用条件，对于SOT-89封装，按照规格书推荐300MA。电池检测采用萨科微S8050三极管，这是一个低功耗电池电压检测电路，MCU给C1端输出高电平时候三极管导通后实现后面电池ADC1和ADC2采样检测，大多数时间C1为低电平，几乎不消耗电池电量，从而最大限度地降低平均功耗。

6.萨科微DW01A锂电池保护应用电路在电子烟BOM表物料信息如下:
