射频同轴连接器：原理、类型与应用全解析

电子资讯|Electronic information|

2024-12-09 16:56:42 830

在当今的射频通信领域，射频同轴连接器扮演着不可或缺的角色。无论是手机、基站、卫星通信系统，还是雷达、广播电视等设备，都离不开射频同轴连接器来确保信号的高效传输与精准连接。本文将深入探讨射频同轴连接器的原理、主要类型及其广泛应用，帮助读者全面了解这一关键的射频元件。

一、射频同轴连接器的基本原理

射频同轴连接器基于同轴传输线的原理工作。它由内导体、绝缘介质、外导体（通常为金属编织网或金属套筒）以及连接用的接口部分组成。内导体负责传输射频信号，外导体则起到屏蔽作用，防止外界电磁干扰对信号的影响，同时也能减少内部信号向外辐射。绝缘介质将内、外导体隔开，维持两者之间的固定间距，确保特性阻抗的稳定性。当射频信号在内导体中传输时，由于外导体的屏蔽，信号能够沿着预定的路径稳定传播，减少了信号的损耗和失真。

二、射频同轴连接器的主要类型

1. BNC 连接器：BNC（Bayonet Neill-Concelman）连接器是一种具有卡口式连接结构的射频同轴连接器。它具有连接方便、快速锁定和解锁的特点，广泛应用于视频监控、测试仪器、计算机网络等领域的低频段射频连接。例如，在传统的模拟监控摄像机中，BNC 连接器用于连接摄像机与视频电缆，将视频信号稳定传输到监控设备。其结构紧凑，可靠性较高，能够在一定程度上适应振动和轻微冲击的环境。

2. SMA 连接器：SMA（SubMiniature version A）连接器是小型螺纹连接的同轴连接器。它尺寸较小，频带宽，适用于较高频率的射频应用，如微波通信、卫星通信、雷达系统等。SMA 连接器的螺纹连接方式提供了良好的连接稳定性和屏蔽性能，能够有效减少信号泄漏和干扰。在一些小型化的射频设备中，如便携式通信终端、微波模块等，SMA 连接器因其体积小的优势而得到广泛应用。然而，在高频段使用时，对其制造精度和安装要求较高，以确保良好的阻抗匹配。

3. N 型连接器：N 型连接器是一种中型螺纹连接的射频同轴连接器，具有较高的功率容量和良好的频率特性。它适用于中高频段的射频应用，如移动通信基站、无线通信设备、广播电视发射与接收等领域。N 型连接器的结构设计使得它能够承受较大的功率传输，并且在较宽的频率范围内保持较低的插入损耗和反射系数。其坚固的外壳和可靠的螺纹连接保证了在恶劣环境下的长期稳定运行，例如在户外基站设备中，面对风雨、温度变化等环境因素，N 型连接器依然能够可靠地传输射频信号。

4. TNC 连接器：TNC（Threaded Neill-Concelman）连接器是一种螺纹式射频同轴连接器，与 BNC 连接器类似，但具有更好的高频性能。它常用于需要较高频率稳定性和屏蔽性能的场合，如军事通信、航空航天、专业测试设备等。TNC 连接器在结构上对 BNC 连接器进行了改进，通过更紧密的螺纹连接和优化的内部设计，减少了高频信号的反射和损耗。在一些对电磁干扰要求严格的军事通信系统中，TNC 连接器能够有效地保障信号的纯净度和传输质量。

5. MCX 连接器：MCX（Micro Coaxial）连接器是一种超小型同轴连接器，尺寸极小，适用于空间受限且对高频性能有一定要求的应用，如手机、蓝牙设备、小型无线模块等消费电子产品。MCX 连接器的微小尺寸使其能够满足现代电子设备不断小型化的趋势，同时在高频段仍能保持相对较好的性能。在智能手机中，MCX 连接器用于连接天线与射频电路，实现无线信号的发射与接收，尽管其体积小，但在保障手机通信质量方面起着关键作用。

三、射频同轴连接器的性能指标

1. 特性阻抗：特性阻抗是射频同轴连接器的重要性能指标，通常有 50 欧姆和 75 欧姆两种标准值。特性阻抗的匹配对于信号的高效传输至关重要，当连接器与传输线、设备的阻抗不匹配时，会导致信号反射，增加信号损耗和失真。例如，在大多数射频通信系统中，如移动通信基站和手机，采用 50 欧姆的特性阻抗，以确保信号在各个部件之间的顺畅传输。

2. 插入损耗：插入损耗表示信号通过连接器时功率的损失程度，通常以分贝（dB）为单位。插入损耗越小，说明连接器对信号的衰减越小，信号传输效率越高。影响插入损耗的因素包括连接器的接触电阻、介质损耗、内导体和外导体的尺寸精度等。在高频应用中，即使微小的插入损耗也可能对信号质量产生显著影响，因此对于高性能的射频同轴连接器，要求插入损耗尽可能低。

3. 回波损耗：回波损耗也称为反射损耗，是衡量连接器对反射信号抑制能力的指标。回波损耗越大，说明反射信号越小，连接器的阻抗匹配越好。较差的回波损耗会导致信号在连接器处多次反射，形成驻波，影响信号的稳定性和传输质量。在射频系统设计中，通常要求回波损耗达到一定的数值，以保证系统的正常运行。例如，在一些高精度的雷达系统中，对射频同轴连接器的回波损耗要求非常严格。

4. 电压驻波比（VSWR）：电压驻波比是与回波损耗相关的一个指标，它反映了传输线上驻波的大小。VSWR 越接近 1，说明驻波越小，连接器的匹配性能越好。高 VSWR 会导致信号能量在传输线中来回反射，造成能量损耗、发热甚至可能损坏设备。在射频设备的调试和测试过程中，测量 VSWR 是评估连接器和整个射频链路性能的重要手段之一。

5. 屏蔽效能：屏蔽效能衡量了射频同轴连接器对外界电磁干扰的屏蔽能力以及防止内部信号向外辐射的能力。良好的屏蔽效能能够保证信号在传输过程中的纯净度，减少外界干扰对信号的影响，同时也避免了自身信号对其他设备的干扰。在电磁环境复杂的应用场景中，如通信基站、工业自动化设备等，射频同轴连接器的屏蔽效能尤为重要。

四、射频同轴连接器的应用领域

1. 通信行业：在移动通信领域，从基站设备到手机终端，射频同轴连接器无处不在。基站中的天线与收发信机之间通过 N 型或其他合适的连接器连接，实现射频信号的发射与接收。手机内部则使用如 MCX、SMA 等小型连接器连接天线、射频芯片等部件，保障手机的通信功能。在卫星通信系统中，无论是卫星上的通信设备还是地面接收站，射频同轴连接器都承担着关键的信号传输任务，确保卫星信号在空间与地面之间的准确传递。此外，在光纤通信的射频前端部分，也需要射频同轴连接器来连接光模块与射频电路，实现光电转换后的信号传输。

2. 广播电视：广播电视发射台和接收设备依靠射频同轴连接器来传输音频、视频等射频信号。在发射端，大功率的射频信号通过 N 型或其他高功率连接器传输到发射天线，将广播电视节目信号发送出去。在接收端，无论是传统的电视天线还是数字电视接收设备，射频同轴连接器将接收到的微弱信号传输到接收机内部进行处理，最终呈现出清晰的电视节目画面和声音。

3. 雷达系统：雷达作为一种利用电磁波探测目标的设备，对射频同轴连接器的性能要求极高。在雷达的发射机、接收机、天线等各个部分之间，需要使用高性能的连接器来传输高频、大功率的射频脉冲信号。例如，SMA 连接器在一些小型雷达模块中用于内部信号连接，而 N 型连接器则常用于大型雷达系统的天线与发射机、接收机之间的连接，确保雷达信号的准确发射、接收和处理，以实现对目标的精确探测和跟踪。

4. 测试测量仪器：在射频测试测量领域，各种仪器如频谱分析仪、网络分析仪、信号发生器等都需要射频同轴连接器来连接被测设备或其他测试附件。这些连接器的精度和性能直接影响到测试结果的准确性。例如，在使用网络分析仪测量射频器件的特性阻抗、插入损耗等参数时，需要高精度的连接器来保证测量信号的稳定传输和准确采集，以便对射频器件进行精确的性能评估和分析。

5. 工业自动化与医疗设备：在工业自动化控制领域，一些无线通信模块、传感器等设备可能会用到射频同轴连接器来实现射频信号的传输，以实现设备之间的无线数据交互和远程控制。在医疗设备中，如核磁共振成像（MRI）设备、医用超声设备等，射频同轴连接器用于传输射频脉冲信号或超声信号，在保障设备正常运行和信号准确传输方面起着重要作用。同时，在医疗设备的电磁兼容性设计中，连接器的屏蔽效能也需要重点考虑，以避免对其他医疗设备或人体造成电磁干扰。

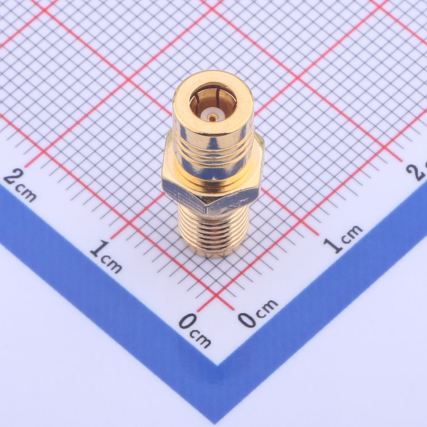

射频连接线 SMA-SMB母转母转接头 --KH-SMA-SMB-Z

综上所述，射频同轴连接器作为射频通信领域的关键元件，其原理、类型、性能指标和应用领域都具有丰富的内涵。随着射频技术的不断发展，对射频同轴连接器的性能要求也将越来越高，如更高的频率、更大的功率容量、更小的尺寸和更好的可靠性等。了解射频同轴连接器的相关知识，对于射频工程师、通信技术人员以及相关行业从业者在设备设计、系统集成和维护等方面都具有极为重要的意义，有助于推动射频技术在各个领域的进一步创新和应用拓展。
