陶瓷天线封装大全：类型、技术与应用全解析

电子资讯|Electronic information|

2025-06-20 16:01:52 620

在物联网、5G 通信等领域蓬勃发展的当下，陶瓷天线凭借体积小、稳定性高、抗干扰能力强等优势，成为无线通信设备的核心组件。而陶瓷天线的封装形式，作为影响其性能表现、安装适配性与使用寿命的关键因素，备受工程师和行业从业者关注。本文将全面梳理陶瓷天线的各类封装形式，深入解析其技术特点、优势应用场景，以及封装工艺流程，为你呈现一份详尽的陶瓷天线封装指南。

一、常见陶瓷天线封装类型及技术特点

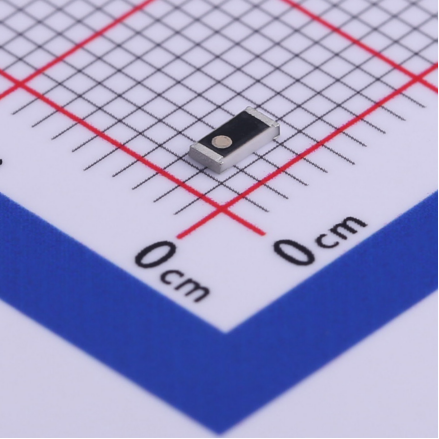

（一）表面贴装（SMT）封装

1. 结构与工艺：表面贴装封装是陶瓷天线最常见的封装形式之一。该封装通过在陶瓷天线基板底部制作焊盘，利用回流焊工艺将天线直接焊接在印刷电路板（PCB）表面。其焊盘设计精准，通常采用镀金或镀锡处理，以增强焊接可靠性和导电性。在工艺上，先将锡膏通过钢网印刷到 PCB 对应焊盘位置，再将陶瓷天线放置其上，最后送入回流焊炉，经过预热、保温、回流、冷却等阶段，实现天线与 PCB 的牢固连接。

2. 技术优势：SMT 封装具有高度的自动化适配性，适合大规模生产，可有效降低生产成本。同时，其贴片尺寸小，能显著节省 PCB 空间，满足现代电子设备小型化、集成化的设计需求。例如，在智能手环、蓝牙耳机等穿戴设备中，SMT 封装的陶瓷天线能够紧密贴合电路板，实现设备的轻薄化设计。

（二）插件（DIP）封装

1. 结构与工艺：插件封装的陶瓷天线带有引脚，需将引脚插入 PCB 的通孔中，通过波峰焊或手工焊接进行固定。天线引脚通常采用金属材质，具有良好的机械强度和电气连接性能。在安装过程中，先将天线引脚插入 PCB 通孔，然后在 PCB 背面进行焊接，使引脚与电路板实现电气导通和机械固定。

2. 技术优势：DIP 封装的陶瓷天线具有较强的机械稳定性，能够承受一定的外力冲击和振动，适用于对环境适应性要求较高的场景，如工业控制设备、汽车电子等。此外，其引脚设计便于维修和更换，当天线出现故障时，可较为方便地进行拆卸和替换。

（三）注塑封装

1. 结构与工艺：注塑封装是将陶瓷天线嵌入到塑料外壳中，通过注塑工艺形成一体化结构。在注塑过程中，先将陶瓷天线放置在模具内的特定位置，然后注入熔融的塑料，待塑料冷却固化后，将天线牢牢包裹其中。塑料外壳不仅起到保护天线的作用，还可根据设计需求，制作出不同形状和尺寸，以满足多样化的安装和使用要求。

2. 技术优势：注塑封装能为陶瓷天线提供良好的物理保护，有效防止天线受到外力损坏、潮湿、灰尘等环境因素的影响，显著提升天线的使用寿命。这种封装形式常用于户外通信设备、智能家居传感器等需要在复杂环境下工作的产品。

（四）金属屏蔽罩封装

1. 结构与工艺：金属屏蔽罩封装是在陶瓷天线外部加装金属屏蔽罩，屏蔽罩一般采用铜、铝等金属材质，通过焊接或卡扣等方式与 PCB 或天线底座固定。金属屏蔽罩能够形成一个封闭的电磁屏蔽空间，有效阻挡外界电磁干扰对陶瓷天线的影响，同时减少天线自身电磁辐射对周围电子元件的干扰。

2. 技术优势：该封装形式特别适用于对电磁兼容性（EMC）要求较高的场景，如医疗电子设备、航空航天设备等。在医疗设备中，精确的信号传输至关重要，金属屏蔽罩封装可确保陶瓷天线免受外界电磁干扰，保障设备稳定运行和数据传输的准确性。

二、不同封装形式的优势与应用场景对比

封装形式	主要优势	典型应用场景
表面贴装（SMT）封装	节省空间、适合大规模生产、成本低	智能穿戴设备、消费电子产品、小型物联网传感器
插件（DIP）封装	机械稳定性强、便于维修更换	工业控制设备、汽车电子、电力监测设备
注塑封装	物理防护性能好、环境适应性强	户外通信基站、智能家居户外传感器、气象监测设备
金属屏蔽罩封装	电磁屏蔽效果佳、提升电磁兼容性	医疗电子设备、航空航天设备、高端通信基站

三、陶瓷天线封装工艺全流程解析

（一）前期准备

1. 材料准备：根据封装类型和天线性能要求，选择合适的陶瓷天线、封装材料（如焊锡、塑料、金属屏蔽罩等）以及辅助材料（如助焊剂、脱模剂等）。确保材料的质量和性能符合相关标准和设计要求。

2. 设备调试：对封装过程中使用的设备，如回流焊炉、波峰焊机、注塑机等进行调试和校准，确保设备运行参数准确，能够满足封装工艺要求。同时，检查相关检测设备，如 X 射线检测仪、显微镜等，保证其正常工作，以便对封装质量进行检测。

（二）封装操作

1. 贴片 / 插件操作：对于 SMT 封装，通过自动贴片机将陶瓷天线准确放置在 PCB 焊盘上；对于 DIP 封装，人工或自动插件机将天线引脚插入 PCB 通孔。在操作过程中，严格控制贴片 / 插件的位置精度和角度，确保天线与 PCB 的正确连接。

2. 焊接 / 注塑处理：SMT 封装采用回流焊工艺，将 PCB 和天线送入回流焊炉，按照设定的温度曲线进行焊接；DIP 封装通过波峰焊或手工焊接完成引脚与 PCB 的焊接。注塑封装则将陶瓷天线放入模具，注入塑料并固化成型；金属屏蔽罩封装通过焊接或卡扣方式将屏蔽罩安装到位。

（三）质量检测

1. 外观检测：使用显微镜或视觉检测设备，检查陶瓷天线的封装外观，观察是否存在焊接不良（如虚焊、桥接）、塑料外壳缺陷（如气泡、裂纹）、屏蔽罩安装不牢等问题。

2. 电气性能检测：通过网络分析仪、频谱分析仪等设备，测试陶瓷天线的电气性能参数，如谐振频率、增益、驻波比等，确保天线在封装后性能符合设计要求。对于不合格产品，进行返修或报废处理。

四、陶瓷天线封装的发展趋势

（一）小型化与集成化

随着电子设备向小型化、轻薄化方向发展，对陶瓷天线封装的尺寸要求越来越严格。未来，陶瓷天线封装将进一步缩小体积，同时实现与其他电子元件的高度集成，减少设备内部空间占用，提升整体性能。

（二）高性能与高可靠性

在 5G、物联网等技术快速发展的背景下，对陶瓷天线的性能和可靠性提出了更高要求。封装技术将不断创新，通过采用新型材料、优化封装结构，提高天线的抗干扰能力、频率稳定性和环境适应性，确保天线在复杂环境下长期稳定工作。

（三）绿色环保

环保理念在制造业的普及，促使陶瓷天线封装工艺向绿色环保方向发展。未来将更多采用无毒、无害、可回收的封装材料，优化生产工艺，减少废弃物排放和能源消耗，实现封装过程的绿色可持续发展。

五、总结

陶瓷天线的封装形式多样，每种封装都有其独特的技术特点、优势和适用场景。从常见的 SMT、DIP 封装，到具备特殊防护功能的注塑封装和金属屏蔽罩封装，不同封装形式满足了各行业多样化的需求。了解陶瓷天线封装的类型、工艺和发展趋势，有助于工程师在产品设计和开发过程中，根据实际需求选择最合适的封装方案，提升产品性能和竞争力。
