拨码开关的原理如此直观易懂！

武林|电子资讯|Electronic information|

2024-02-28 10:56:55 874

拨码开关是一种电子组件，常用于控制电路中的开关功能。它通常由一排小型开关组成，每个开关可以处于两个不同的状态，即打开（ON）或关闭（OFF）。通过改变每个开关的位置，可以实现不同的电路连接或信号路由。拨码开关广泛应用于电子设备、通信系统、自动化控制等领域，提供了简单而可靠的手动控制方式。

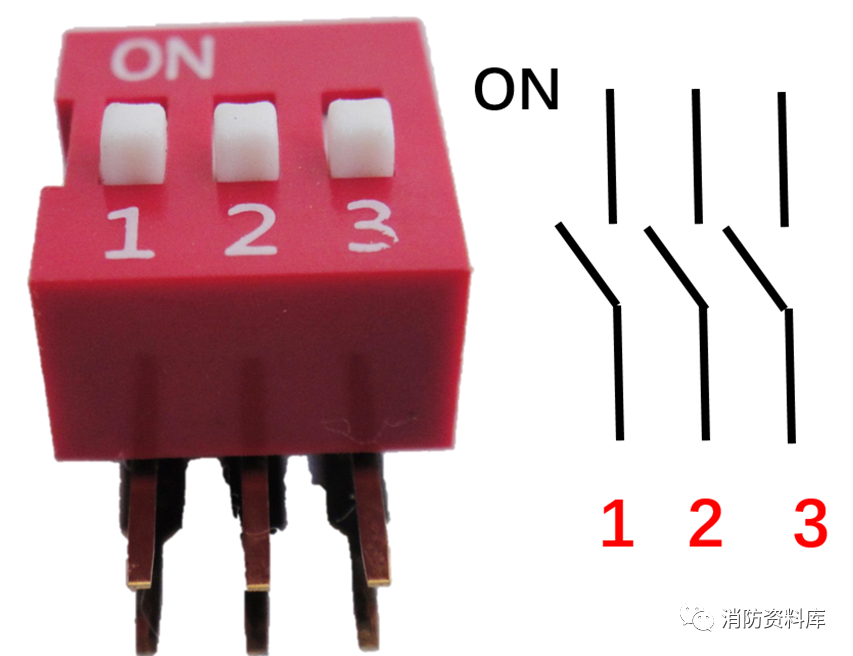

图为二进制3位手动拨码开关实物和原理图

每个拨杆实际对应一个开关，拨至ON端（图上的上端）即表示该路开关接通，（可使用万用表蜂鸣当测量）。

在采用分布式的系统中用于通讯设置，在上位机上组态时，程序上，需要标出有几个扩展单元，然后为每一个扩展单元分配地址。而在硬件上，即扩展单元上有拨码开关，通过拨码开关确定硬件扩展单元的地址，这个地址需要和上位机上的地址一致，整个系统才能完成通讯。

一、手动拨码开关分类

总线设备上使用的手动拨码开关一般分为二进制、和十进制两种。

1、二进制手动拨码

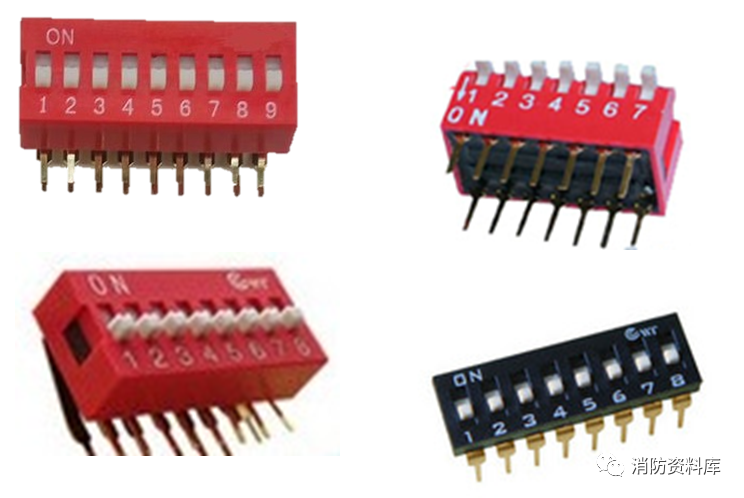

有平拨型、琴键型、直角型IC型、贴片型拨码开关。如下图

2、十进制手动拨码

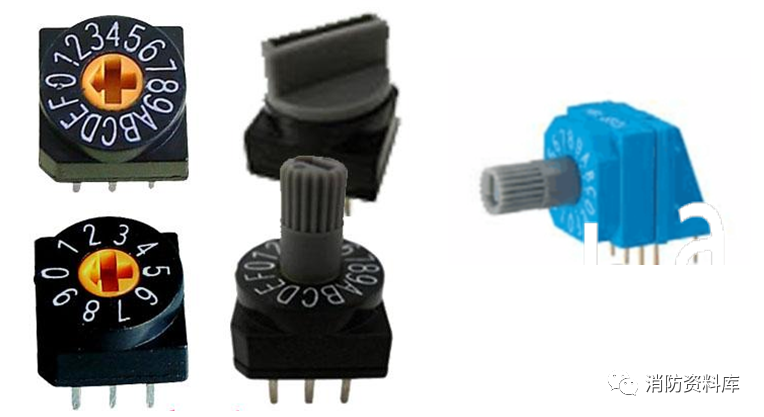

旋转型：一字（10，16），十字（10，16）

二、手动拨码开关读数

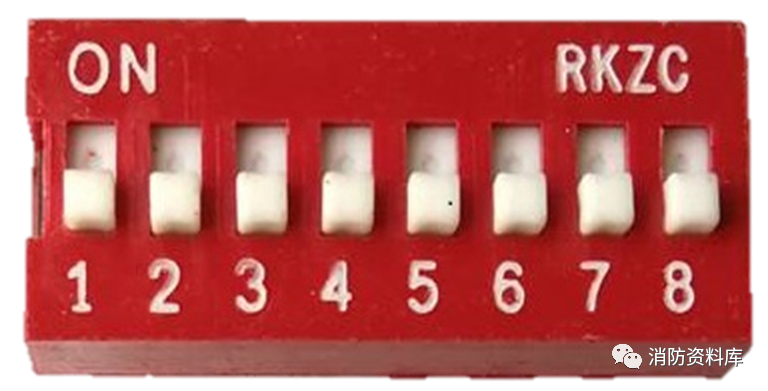

1、二进制手动拨码读数（以下面的8位拨码开关为例）

拨码开关采用二进制计数法

第一位：2的O次方，即二进制1；

第二位：2的1次方，即二进制2；

第三位：2的2次方，即二进制4；

第四位：2的3次方，即二进制8；

第五位：2的4次方，即二进制16；

第六位：2的5次方，即二进制32；

第七位：2的6次方，即二进制64；

第八位：2的7次方，即二进制128；

上述数字任意加和可组成；1—255之间的任意数字，即代表可进行1—255之间数字任意编码。

举例：

设备编码为12，即需拨动3位（代表二进制4），同时拨动4位（代表二进制8）加和即12。

设备编码为73，即需拨动1位（代表二进制1），同时拨动4位（代表二进制8），同时拨动7位（代表二进制64）加和即73。

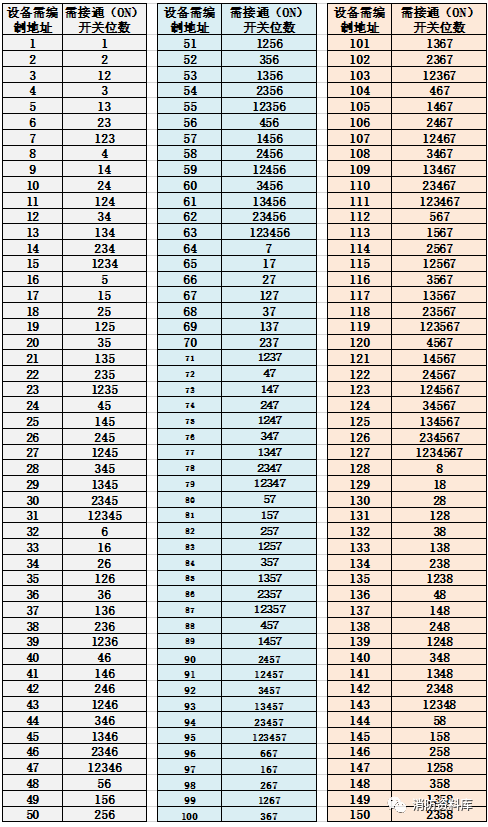

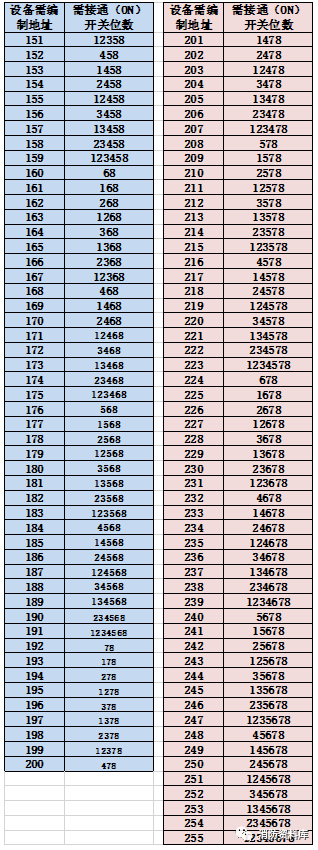

8位拨码开关表

2、十进制手动拨码读数

箭头指示位，即编码数。注意使用插柄旋转。

三、实际应用

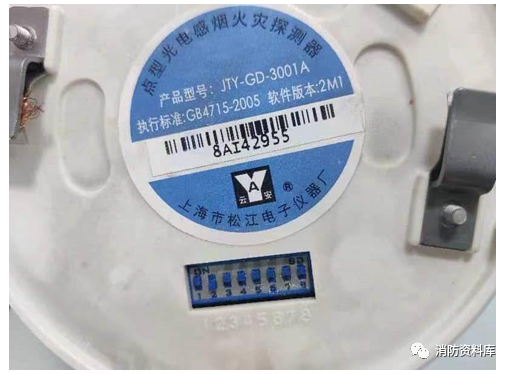

1、探测器原始码

图片来自网友氧化钙，武林整理编辑

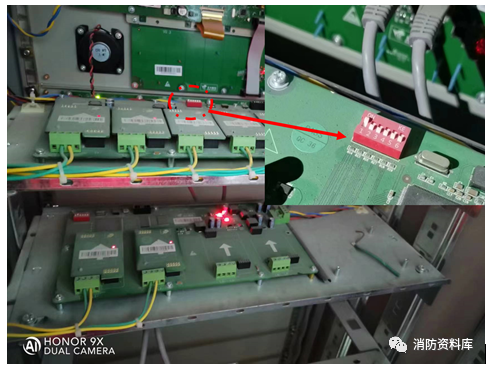

2、回路板原始码

图片来自越己，武林整理编辑
