拨码开关电路图详解：原理、设计案例与布线注意事项

2025-09-02 15:25:43 82

拨码开关作为 “硬件配置型元件”，其电路图设计直接决定设备参数设定的稳定性 —— 错误的电路连接可能导致拨码状态无法识别、触点氧化烧蚀，甚至设备整体故障。无论是工业控制器的地址编码电路，还是消费电子的功能切换电路，掌握拨码开关的电路原理与设计规范都至关重要。本文从拨码开关的电路核心逻辑出发，拆解单路 / 多路电路图设计方案，分析常见电路故障原因，结合选型与布线要点，帮你彻底搞懂 “拨码开关如何融入电路”。

一、拨码开关电路核心原理：通断逻辑与信号转换

拨码开关的电路设计基于 “机械触点控制电路通断” 的核心原理，其本质是通过拨码键的 “ON/OFF” 状态，实现 “高电平 / 低电平” 或 “通路 / 断路” 的信号转换，为后续电路（如 CPU、单片机）提供可识别的配置信号。

1. 核心电路要素：3 个关键组成部分

任何拨码开关电路图都包含 3 个基础要素，缺一不可：

· 拨码开关本体：核心执行元件，通过内部触点通断控制电路状态，电路符号通常用 “带档位的开关符号” 表示（标注 “ON/OFF” 档位）；

· 偏置电阻：分为 “上拉电阻” 或 “下拉电阻”，用于稳定拨码未动作时的电路电平（避免悬空导致的信号干扰），常用阻值为 1kΩ-10kΩ（根据电路电压选型）；

· 信号接收端：通常为 CPU、单片机的 I/O 口（如 STM32 的 GPIO 口、51 单片机的 P1 口），用于读取拨码开关的通断状态，转化为数字信号（0 或 1）。

2. 两种基础电路拓扑：上拉电路与下拉电路

拨码开关的电路连接主要有 “上拉” 和 “下拉” 两种形式，需根据信号接收端的电平要求选择：

（1）上拉电阻电路（最常用）

· 电路结构：拨码开关一端接 VCC（电源正极，如 3.3V/5V），另一端接信号接收端（I/O 口），同时信号接收端通过上拉电阻接 VCC；

· 通断逻辑：

· 拨码至 “ON” 时：开关触点闭合，信号接收端直接接 VCC，电平为 “高电平（1）”；

· 拨码至 “OFF” 时：开关触点断开，信号接收端通过上拉电阻接 VCC，电平仍为 “高电平（1）”？—— 此处需注意：上拉电路需配合 “开关另一端接地” 设计，正确结构应为 “拨码开关一端接信号接收端，另一端接地，信号接收端通过上拉电阻接 VCC”：

· 修正后 ON 状态：开关闭合，信号接收端接地，电平为 “低电平（0）”；

· 修正后 OFF 状态：开关断开，信号接收端通过上拉电阻接 VCC，电平为 “高电平（1）”；

· 适用场景：信号接收端默认需要 “高电平”（如单片机 I/O 口默认配置为上拉输入模式），常见于工业 PLC、传感器地址电路。

（2）下拉电阻电路

· 电路结构：拨码开关一端接 VCC，另一端接信号接收端，同时信号接收端通过下拉电阻接地；

· 通断逻辑：

· 拨码至 “ON” 时：开关闭合，信号接收端接 VCC，电平为 “高电平（1）”；

· 拨码至 “OFF” 时：开关断开，信号接收端通过下拉电阻接地，电平为 “低电平（0）”；

· 适用场景：信号接收端默认需要 “低电平”（如单片机 I/O 口配置为下拉输入模式），常见于消费电子（如路由器功能切换电路）。

原理总结：拨码开关的电路设计核心是 “通过偏置电阻稳定电平，通过开关通断改变电平状态”，避免信号接收端因 “悬空” 出现 “不确定电平”（如 0.5V-2V 的模糊区间）。

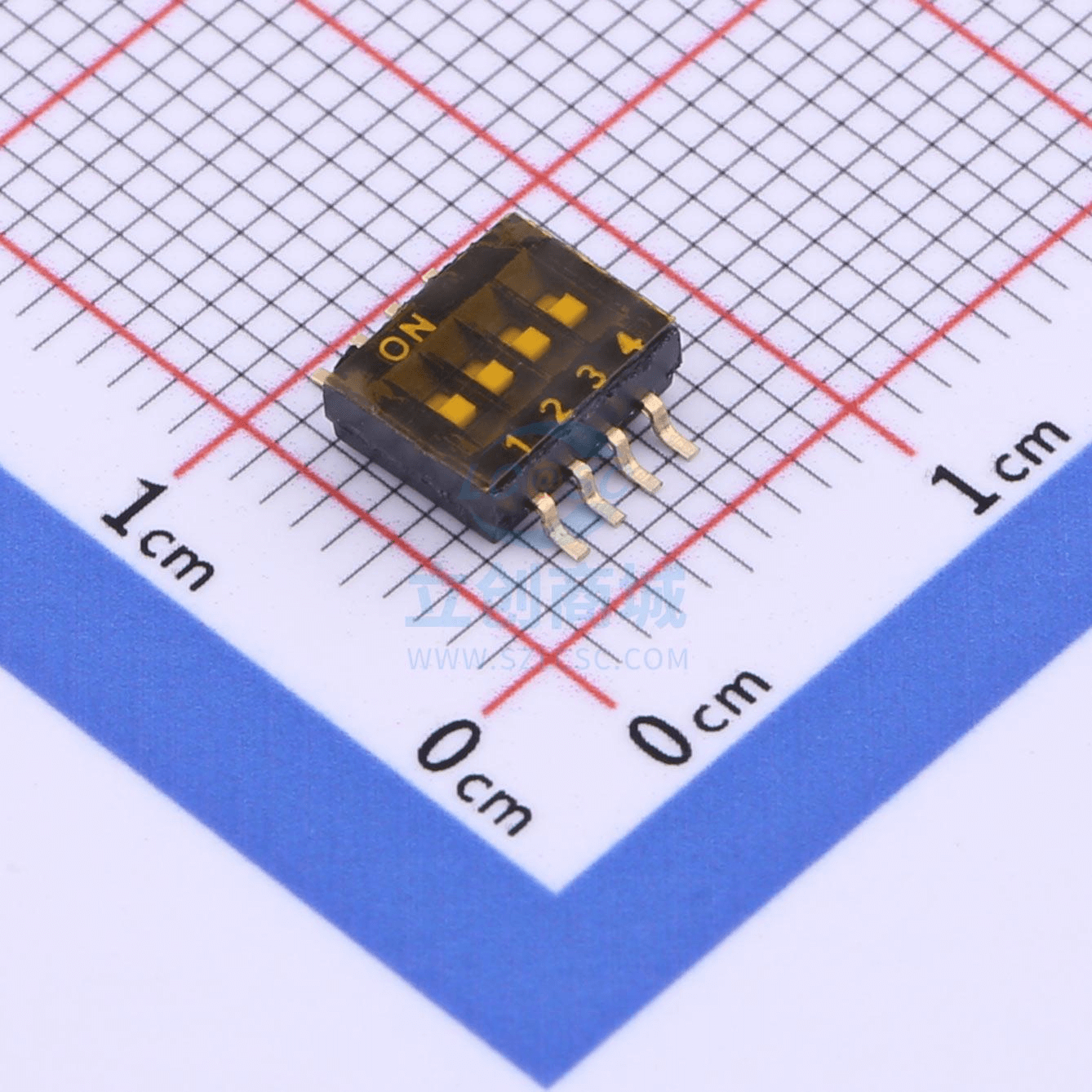

KH-BM-SMT1.27-4P

二、不同位数拨码开关的电路图设计案例

拨码开关按位数可分为 1 位、4 位、8 位等，其电路图设计随位数增加而扩展，但核心逻辑一致，以下为常见位数的标准设计方案：

1. 1 位拨码开关电路图（功能切换场景）

· 应用需求：控制设备 “自动模式（ON）/ 手动模式（OFF）”，单片机 I/O 口（如 P1.0）读取状态；

· 电路参数：VCC=5V，下拉电阻 R1=4.7kΩ，拨码开关型号为 DS-01（1 位插件式）；

· 电路图结构：

1. VCC → 拨码开关一端（引脚 1）；

1. 拨码开关另一端（引脚 2） → 单片机 P1.0 口；

1. 单片机 P1.0 口 → 下拉电阻 R1 → GND；

· 状态解读：

· ON：开关闭合，P1.0 口接 5V，电平 = 1（设备识别为 “自动模式”）；

· OFF：开关断开，P1.0 口通过 R1 接地，电平 = 0（设备识别为 “手动模式”）；

· 实物连接注意：拨码开关引脚需区分 “公共端” 与 “档位端”，1 位开关通常无公共端，两端直接对应 “通断触点”。

2. 4 位拨码开关电路图（地址编码场景）

· 应用需求：为 RS485 传感器设计 0-15 的地址编码电路，单片机 4 个 I/O 口（P1.0-P1.3）读取 4 位拨码状态；

· 电路参数：VCC=3.3V，上拉电阻 R1-R4=10kΩ（每路 1 个），拨码开关型号为 DS-04（4 位贴片式，带公共端）；

· 电路图结构（上拉电路设计）：

1. 4 位拨码开关的 “公共端（COM）” → GND；

1. 拨码开关的 4 个档位端（Pin1-Pin4） → 分别接单片机 P1.0-P1.3 口；

1. 每个档位端（Pin1-Pin4） → 对应上拉电阻 R1-R4 → 3.3V；

· 编码逻辑：

· 每路拨码对应 1 个二进制位（P1.0 = 最低位，P1.3 = 最高位）；

· ON 状态：档位端接地，I/O 口电平 = 0（二进制 0）；

· OFF 状态：档位端通过上拉电阻接 3.3V，I/O 口电平 = 1（二进制 1）；

· 示例：拨码 “Pin1=ON，Pin2=OFF，Pin3=ON，Pin4=OFF” → 二进制 “1010” → 十进制地址 10；

· 优势：4 路独立上拉电阻确保每路信号互不干扰，公共端接地简化布线，适合批量生产的传感器电路。

3. 8 位拨码开关电路图（扩展地址场景）

· 应用需求：为工业 PLC 模块设计 0-255 的扩展地址电路，使用 8 位拨码开关配合 MCU（如 STM32F103）的 8 个 I/O 口（PA0-PA7）；

· 电路参数：VCC=3.3V，上拉电阻采用 “排阻”（型号 AXP0805-103，8 路 10kΩ 电阻集成），拨码开关型号为 DS-08（8 位插件式）；

· 电路图优化设计：

1. 采用排阻替代 8 个独立电阻：排阻公共端接 3.3V，8 个分支电阻分别接拨码开关的 8 个档位端；

1. 拨码开关公共端接地，8 个档位端分别接 PA0-PA7；

1. 在每个档位端与 I/O 口之间串联 “限流电阻”（100Ω）：防止拨码闭合瞬间电流过大，保护 MCU 引脚；

1. 增加 “滤波电容”（0.1μF 陶瓷电容）：每个档位端与 GND 之间并联电容，滤除高频干扰（如工业场景的电磁干扰）；

· 电路保护要点：工业环境中需额外设计 “ESD 防护”（如在拨码开关引脚并联 TVS 管），避免静电损坏触点或 MCU。

三、特殊场景的拨码开关电路图设计

除常规的 “电平信号” 电路外，拨码开关还可用于 “电源切换”“电阻分压” 等特殊场景，需针对性调整电路设计：

1. 电源切换电路图（双电源选择）

· 应用需求：通过 1 位拨码开关实现 “主电源（VCC1=5V）/ 备用电源（VCC2=3.3V）” 切换，为外部模块供电；

· 电路设计要点：

· 拨码开关采用 “单刀双掷（SPDT）” 类型（区别于常规单刀单掷 SPST），具备 3 个引脚（公共端 COM，常开端 NO，常闭端 NC）；

· 电路图结构：COM 接外部模块电源输入端，NO 接 VCC1（5V），NC 接 VCC2（3.3V）；

· 切换逻辑：

· 拨至 “ON”：COM 与 NO 导通，模块供电 = 5V；

· 拨至 “OFF”：COM 与 NC 导通，模块供电 = 3.3V；

· 注意事项：需在 VCC1、VCC2 与开关之间串联 “防反接二极管”（如 1N4001），避免双电源倒灌损坏电路。

2. 电阻分压电路图（模拟量调节）

· 应用需求：通过 2 位拨码开关配合固定电阻，实现 “4 档模拟电压输出”（如调节 LED 亮度的 PWM 信号基准电压）；

· 电路参数：VCC=5V，固定电阻 R0=1kΩ，拨码开关控制的可调电阻 R1=1kΩ、R2=2kΩ（2 位拨码分别控制 R1、R2 的接入 / 断开）；

· 电路图结构：

1. VCC → R0 → 拨码开关公共端 → 分支 1（R1 + 开关 1）→ GND，分支 2（R2 + 开关 2）→ GND；

1. 分压节点（R0 与公共端之间） → 运放同相输入端（如 LM358），输出模拟电压；

· 分压逻辑：

· 开关 1、2 均 OFF：总电阻 = R0=1kΩ，输出电压 = 5V（R0 无分压）；

· 开关 1ON、2OFF：总电阻 = R0+R1=2kΩ，输出电压 = 5V×(R0/(R0+R1))=2.5V；

· 开关 1OFF、2ON：总电阻 = R0+R2=3kΩ，输出电压 = 5V×(1/3)≈1.67V；

· 开关 1、2 均 ON：总电阻 = R0+R1//R2=1+0.67=1.67kΩ，输出电压 = 5V×(1/1.67)≈3V；

· 适用场景：无需 MCU 的简易模拟量调节电路（如家电亮度、音量调节）。

金航标内部培训ppt

四、拨码开关电路图设计的 6 大常见错误与避坑指南

1. 错误 1：未接偏置电阻（悬空信号）

· 错误表现：拨码至 OFF 时，信号接收端悬空，电平在 0.5V-2V 波动，MCU 读取到 “不确定状态”（时而 0 时而 1）；

· 避坑方法：无论上拉还是下拉电路，必须接入偏置电阻（1kΩ-10kΩ），阻值选择原则：VCC=3.3V 时用 10kΩ，VCC=5V 时用 4.7kΩ（平衡电流与电平稳定性）。

2. 错误 2：公共端接反（全路信号错误）

· 错误案例：4 位拨码开关公共端误接 VCC，而非 GND，导致所有档位 ON 时 I/O 口接 VCC（高电平 1），OFF 时通过上拉电阻接 VCC（仍为 1），无法区分状态；

· 避坑方法：查看拨码开关 datasheet，明确 “公共端（COM）”“档位端（Pin1-Pin8）” 标识，公共端通常标注 “COM” 或 “GND”，若无标识，用万用表通断档测试（拨码 ON 时，公共端与对应档位端导通）。

3. 错误 3：限流电阻缺失（MCU 引脚烧毁）

· 错误后果：拨码闭合时，VCC 通过开关直接接入 MCU I/O 口（无电阻限流），瞬间电流超过引脚最大耐受电流（如 STM32 引脚最大电流 20mA），导致引脚烧毁；

· 避坑方法：在信号接收端与开关之间串联 100Ω-1kΩ 的限流电阻，计算电流：VCC=3.3V，限流电阻 100Ω，最大电流 = 33mA（低于多数 MCU 的 20mA？—— 修正：限流电阻选 220Ω，电流 = 3.3/220≈15mA，符合 20mA 上限）。

4. 错误 4：高频场景未滤波（信号干扰）

· 错误表现：工业车间、射频设备附近，拨码电路因电磁干扰（EMI），导致 MCU 读取到 “跳变电平”（如实际 ON 却偶尔读为 OFF）；

· 避坑方法：在信号接收端与 GND 之间并联 0.1μF 陶瓷电容（靠近 MCU 引脚），同时采用 “双绞线布线”（拨码开关至 MCU 的信号线与地线绞合），减少干扰。

5. 错误 5：双电源切换无防倒灌（电源损坏）

· 错误场景：拨码开关切换双电源时，未接二极管，导致 VCC1（5V）通过开关倒灌至 VCC2（3.3V），烧毁 3.3V 电源模块；

· 避坑方法：在每个电源与开关之间串联 “单向导通二极管”（如 1N4007），二极管正极接电源，负极接开关，防止倒灌。

6. 错误 6：电阻选型错误（电平不稳定）

· 错误案例：上拉电阻选用 1MΩ（过大），导致拨码 OFF 时，I/O 口通过高阻电阻接 VCC，电平被外部干扰拉低至 2V（低于 MCU 高电平阈值 2.4V），误读为 0；

· 避坑方法：上拉 / 下拉电阻阻值需匹配 MCU 电平阈值，通常遵循：VCC=3.3V 时选 4.7kΩ-10kΩ，VCC=5V 时选 1kΩ-4.7kΩ，确保 OFF 时电平≥高电平阈值（如 3.3V 系统≥2.4V，5V 系统≥4V）。

五、拨码开关电路图的选型与布线规范

1. 基于电路图的拨码开关选型

· 按电路电流选型：常规电平信号电路（≤10mA）选 “微电流型拨码开关”（如触点电流 0.1A 以下）；电源切换电路（≥100mA）选 “大电流型”（如触点电流 1A 以上，型号如 KFC-DIP-08）；

· 按防护需求选型：工业粉尘 / 潮湿环境，电路图中若设计了防水结构（如密封圈），需选 IP65 防护等级拨码开关（如圆达 DS 系列）；

· 按安装方式选型：贴片式电路图（如手机主板）选 0603/0805 封装贴片拨码开关；插件式电路图（如工业控制器）选 2.54mm 间距插件开关。

2. PCB 布线规范（确保电路稳定）

· 布线距离：拨码开关至 MCU 的信号线长度≤10cm（越长干扰越大），超过时需增加 “终端匹配电阻”（如 50Ω，与信号线串联）；

· 地线设计：公共端地线采用 “星形接地”（单独布线至 PCB 主地，不与其他大功率地线共用），避免地线干扰；

· 散热考虑：电源切换电路的拨码开关引脚布线宽度≥1mm（电流 1A 时），防止布线过热；

· 标识清晰：PCB 上标注拨码开关的 “档位编号”（1-8 位）、“ON/OFF 定义”（如 “ON=0，OFF=1”），便于后期调试。

六、拨码开关电路图的故障排查方法

1. 工具准备

· 万用表（通断档、电压档）：检测开关通断、电路电平；

1. 推荐型号：福禄克 15B+（工业级，精度 ±0.5%），民用场景可选优利德 UT33D（性价比高）；

1. 关键功能：通断档用于测试拨码触点是否导通，直流电压档（DC 20V 量程）用于测量 I/O 口电平；

· 示波器：观察信号波形（排查高频干扰故障）；

· 适用场景：拨码电路频繁出现 “跳变电平”，需用示波器（如普源 DS1102Z-E）查看电平波动频率与幅度，定位干扰源；

· 逻辑分析仪：批量读取拨码状态（多位数拨码排查）；

· 优势：8 位拨码电路可同时采集 8 路 I/O 口信号，直观显示每路的 “0/1” 状态，快速发现 “某一路电平异常”（如第 3 位拨码始终为 1，无论 ON/OFF）；

· 防静电工具：镊子、螺丝刀（避免静电损坏元件）；

· 要求：操作前佩戴防静电手环，工具需经过防静电处理，尤其在调试 MCU 电路时，防止静电击穿引脚。

2. 分场景故障排查流程（附案例）

（1）场景 1：所有拨码档位状态无法读取（全路故障）

· 排查步骤：

1. 用万用表电压档测 VCC：确认电源电压是否正常（如 3.3V 电路实测 3.2-3.4V 为正常，低于 3V 可能是电源模块故障）；

1. 测公共端电平：上拉电路中公共端应接地（电平 0V），若实测为 VCC（3.3V），说明公共端接反，需重新焊接；

1. 测试拨码开关通断：将拨码拨至 ON，用万用表通断档测 “公共端 - 对应档位端”，若不导通，说明拨码开关损坏（如触点氧化），需更换；

· 案例：某 RS485 传感器 4 位拨码电路，所有档位读取均为 1，排查发现公共端误接 3.3V（应为 GND），重新焊接公共端至 GND 后，状态读取正常。

（2）场景 2：单一路拨码状态异常（某一位始终为 0 或 1）

· 排查步骤：

1. 单独测试异常档位：拨码 ON 时，测该档位端电平（上拉电路应为 0V），若仍为 3.3V，说明 “档位端 - 公共端” 未导通；

1. 检查布线与焊接：查看异常档位的信号线是否断裂（用万用表通断档测 “档位端 - MCU I/O 口”），焊接点是否虚焊（用烙铁补焊）；

1. 替换偏置电阻：若布线正常，更换该档位的上拉 / 下拉电阻（如原 10kΩ 换为 4.7kΩ），测试电平是否恢复；

· 案例：8 位拨码电路中第 5 位始终为 1，拨至 ON 时电平仍为 3.3V，排查发现该档位的上拉电阻虚焊，补焊后电平可正常降至 0V。

（3）场景 3：拨码状态偶尔跳变（干扰故障）

· 排查步骤：

1. 用示波器测 I/O 口波形：正常状态下，ON 时波形应为稳定 0V，OFF 时为稳定 3.3V；若波形出现 “尖峰脉冲”（如 OFF 时偶尔降至 2V），说明存在干扰；

1. 检查滤波电容：确认 0.1μF 陶瓷电容是否焊接（靠近 MCU 引脚），未焊接则补焊，已焊接则更换为 1μF 电容（增强滤波效果）；

1. 优化布线：若设备靠近电机、变频器，将拨码信号线与动力线分开布线（间距≥10cm），或在信号线外层套屏蔽层（接地）；

· 案例：工业机床旁的拨码电路，第 2 位状态频繁跳变，示波器显示有 100Hz 脉冲干扰，补焊 0.1μF 滤波电容并将信号线套屏蔽层后，干扰消除。

（4）场景 4：电源切换电路无输出（双电源场景）

· 排查步骤：

1. 测电源输入端：分别测 VCC1（5V）、VCC2（3.3V）是否正常，若某一路无电压，检查电源模块；

1. 测试二极管方向：用万用表二极管档测 “电源 - 开关” 之间的二极管，正向导通（压降 0.7V 左右），反向截止；若反向导通，说明二极管接反，需重新焊接；

1. 测开关输出端：拨码至 ON（VCC1）时，测输出端电压是否为 5V；拨至 OFF（VCC2）时是否为 3.3V；无输出则检查开关触点是否导通（通断档测试）；

· 案例：双电源切换电路无输出，排查发现 VCC2 的二极管接反（正极接开关，负极接 VCC2），导致电流无法导通，重新焊接二极管后，输出正常。

金航标邓白氏认证

七、拨码开关电路图的设计工具与资源推荐

1. 电路设计软件（快速绘图）

· Altium Designer：工业级 PCB 设计软件，内置拨码开关元件库（如 “DIP-SW-8” 代表 8 位拨码开关），支持原理图与 PCB 联动设计，适合复杂电路（如 8 位拨码 + MCU 的完整系统）；

· KiCad：开源免费软件，包含丰富的拨码开关模型（可导入 datasheet 中的 3D 模型），适合个人开发者、学生设计中小型电路；

· Fritzing：可视化设计工具，支持 “面包板视图 - 原理图 - PCB 视图” 切换，新手可通过面包板视图模拟拨码电路连接，再生成原理图。

**2. 元件选型资源（*匹配）**

· 拨码开关 datasheet 库：

· 厂商官网：圆达（Yuan Dah）、日本 ALPS 的官网可下载各型号 datasheet，明确引脚定义、电流电压参数（如 ALPS 的 SKQU 系列，触点电流 0.1A，耐压 50V）；

· 元器件平台：立创商城、贸泽电子的产品页面，提供 datasheet 下载与 3D 模型，方便设计时调用；

· 电阻、电容选型表：

· 上拉 / 下拉电阻：优先选 0805 封装（贴片）、1/4W 功率（足够支撑 3.3V/5V 电路）；

· 滤波电容：选 X7R 材质陶瓷电容（温度稳定性好，-55℃~125℃），封装 0603 或 0805。

3. 参考设计案例（避坑模板）

· 工业传感器地址电路：参考 TI 的 “RS485 传感器参考设计”（文档编号 TIDU789），包含 4 位拨码上拉电路、ESD 防护设计，可直接复用；

· 消费电子功能切换电路：参考*路由器的 “拨码模式切换电路”（开源硬件资料），采用下拉电路 + 滤波电容，适合家用场景；

· 电源切换电路：参考 ADI 的 “双电源备份电路”（文档 AN-1294），包含二极管防倒灌、过流保护设计，可用于拨码控制的电源切换。

八、总结：拨码开关电路图设计的 “3 个核心原则”

拨码开关电路图的设计并非复杂，但需兼顾 “稳定性、可维护性、兼容性”，核心原则可总结为：

1. 电平稳定优先：无论何种场景，必须设计偏置电阻（上拉 / 下拉），避免悬空信号；高频、强干扰环境必加滤波电容，确保电平无跳变；

1. 防护设计不可少：MCU 电路加限流电阻，双电源电路加防倒灌二极管，工业场景加 ESD 防护，降低元件损坏风险；

1. 文档化与复用：设计完成后，标注拨码档位定义（如 “第 1 位 = 地址最低位，ON=0”）、元件参数（如电阻 4.7kΩ/0805），形成标准化文档，后续同类项目可直接复用，减少重复工作。
