在这个科技飞速发展、日新月异的时代，我们已然置身于一个被无线信号全方位笼罩的世界。无论是时刻陪伴在我们身边的手机，还是为我们带来丰富视听体验的电视，亦或是让我们随时随地畅享网络资源的无线网络，这些在日常生活中看似稀松平常的设备，之所以能够实现高效、顺畅的无线通信，背后都离不开一个起着决定性作用的关键组件——天线。或许你会心生疑问，天线究竟是什么呢？它又是凭借怎样的原理和机制来运作的呢？

▏什么是天线？

我们都知道，生活中形形色色的无线电设备，是通过无线电波来传递信息的。而天线，正是用来进行无线电波的辐射和接收的装置。它就像是我们与无线世界之间的桥梁，将电信号转化为电磁波，或者将电磁波转化为电信号。没有天线，无线通信将无从谈起。

天线通过其特定的形状和尺寸，能够选择性地接收或发射特定频率的电磁波。这就像是一把钥匙，只有与锁孔相匹配的钥匙才能打开锁一样。天线的形状、大小、材质等因素都会影响其性能，从而影响整个无线通信系统的效率和质量。

此外，天线的设计也是一门深奥的学问。不同的应用场景需要不同类型和性能的天线。例如，在移动通信中，为了覆盖更广泛的区域，需要采用具有高增益和宽波束的天线；而在卫星通信中，由于传输距离远，信号衰减大，因此需要采用具有高效率和低损耗的天线。

1、电磁波

电磁波是一种能量传输形式，在传播过程中，电场和磁场总是相互垂直的，同时电场和磁场又垂直于传播方向。而天线是辐射或接收电磁波的能量转换部件。

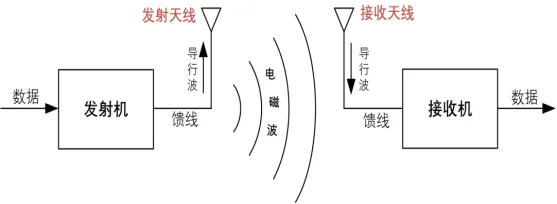

2、天线在通信系统中的位置

发射端概述：发射机内部的高频电流被转化为强大的电磁波，这振荡的源动力即是电磁波的诞生之处。无线电发射机输出的射频信号功率，借助馈线（类似于电缆）被输送至天线。此后，天线以电磁波的形式将信号辐射至空气中，完成了信号的发送。这个过程的核心组件就是发射天线。

接收端详解：当电磁波在空间中传播至接收地点时，接收天线将其捕获。这一过程仅接收极小一部分的功率，但却是信息传递的关键一步。捕获的电磁能量通过馈线被传输至无线电接收机，并转化为高频电流。这便是接收天线的功能体现。

天线特性：天线具有收发互易性，意味着同一副天线既可以用于发射也可以用于接收。无论作为发射或接收，其基本特性参数都是相同的，这就是天线的互易原理。

实际应用举例：在雷达系统中，双工器技术被用于实现发射与接收的同一化；在GSM手机中，通过开关技术实现同一副天线的切换使用；而在现代移动通信中，这种天线技术更是不可或缺。

▏天线辐射的基本原理

天线将传输线上传输的导行波巧妙地转化为自由空间中传播的电磁波。当终端开路的平行双导线上流经交变电流时，会激发出交变的电磁场。当双导线紧密靠近时，由于电流方向相反，它们产生的感应电动势几乎相互抵消，使得电磁场被束缚在导线附近，难以向外扩散。

然而，当双导线的夹角逐渐增大，导线上的部分电流开始流向同一方向，这增强了感应电动势的强度，从而提高了电磁场的辐射能力。当夹角完全张开时，导线上的电流方向一致，形成强大的电磁场辐射能力，电磁波得以向四周空间传播。

通常，这种能够产生显著辐射效果的直导线被称为振子。特别地，当上下导线长度相等时，形成了对称振子。其中，每臂长度为四分之一波长的对称振子被称为半波对称振子，它在无线传输中发挥着重要作用。

▏天线分类

天线根据不同的分类标准有着多样的分类方式。首先，按照工作性质，天线可以分为发射型、接收型以及收发共用型。其次，按照工作用途，天线包括通信、广播、电视、雷达、导航以及测向等多种类型。

在天线特性的分类上，方向性是一个重要的因素。定向天线和全向天线是两种主要的方向性天线。此外，极化特性也是天线分类的重要依据，线极化天线、圆极化天线和椭圆极化天线是其中的主要类型。线极化天线又可以细分为垂直极化、水平极化以及正交双极化等多种形式。

根据频带特性，天线可以被分为窄带天线、宽带天线以及超宽带天线等类型。此外，根据电流在天线上的分布情况，可以将天线分为驻波天线和行波天线。在波段使用方面，长波、超长波、中波、短波、超短波以及微波等不同波段的天线都有其特定的应用场景。同时，天线的结构外形也可以作为分类依据，线状天线和面状天线是其中的代表。

另外，根据使用场景的不同，有基地台天线和移动台天线之分。移动台天线又可进一步细分为车载、机载、星载、舰载等多种类型。在安装位置上，天线有外置和内置之分，其中内置天线的技术包括FPC/PCB/弹簧/陶瓷/五金弹片/激光直接成型技术等。

天线是无线通信系统中的关键组件，通过辐射和接收电磁波实现设备之间的信号传输。根据不同的应用场景和需求，天线的类型和设计可以大相径庭。无论是发射还是接收，天线的互易性原理使得同一副天线能够在不同的通信系统中发挥作用。在实际应用中，天线的设计涉及多个参数，如方向性、极化方式、频带宽度和结构形态等，影响着无线通信的效率和质量。随着科技的发展，天线技术也在不断创新和进步，为各种无线通信应用提供了越来越高效的解决方案。
