开关器件如何选？一文详解分类、选型逻辑与行业应用

电子资讯|Electronic information|

2025-04-29 16:43:45 711

在电子与电气系统的运转中，开关器件堪称“电路指挥官”，其通过精准控制电流与信号的通断、调节强弱，以及执行逻辑指令，确保各类设备与系统稳定运行。从家用电器的智能控制，到工业自动化设备的精密操作，再到通信网络的信号传输，开关器件的身影无处不在。接下来，我们将深入剖析市面上常见的开关器件类型，解析它们各自的性能优势、功能差异，以及与之适配的多样化应用场景。

开关器件的分类

　开关器件可以按照不同的分类标准进行划分，常见的分类方式包括按工作原理、按应用场景、按结构等。以下主要从工作原理的角度进行分类介绍。

　　1. 机械开关

　　机械开关是最早也是最简单的开关类型，它们通过物理接触来完成电路的通断。这类开关依赖于机械运动来实现开关动作，具有操作简单、直观、机械结构可靠等优点。但同时也存在寿命有限、易受物理磨损和环境影响等缺点。常见的机械开关包括按钮开关、翘板开关和滑动开关等。

　　按钮开关：分为瞬时和自锁两种类型。瞬时按钮在松手后立即复位，而自锁按钮在按下后会保持在该状态，直到再次按压才恢复。

　　翘板开关：通常用于家用电器和照明设备，通过翘动拨片来控制通断，操作方便且状态明确。

　　滑动开关：通过滑动开关杆来实现电路的连接和断开，常用于电子设备的电源控制，如手机侧面的静音开关。

　　2. 固态开关

　　固态开关是一种通过半导体材料实现开关功能的元件，与机械开关不同，固态开关没有移动部件，借助电子信号实现开关动作。固态开关具有响应速度快、高可靠性、无机械磨损等优点，但设计相对复杂，且对温度和静电等因素较为敏感。常见的固态开关包括晶闸管、晶体管（如BJT、MOSFET）等。

　　晶闸管：三端半导体开关元件，广泛用于交流电源控制。晶闸管可以通过小信号控制大电流，有自锁特点，适用于需要高电流的应用场景。

　　晶体管：常用于电子电路中，通过基极电流的控制来实现大电流的通断。晶体管可以设计成NPN或PNP型的配置，具有小尺寸、适合集成电路、响应迅速等优点。

　　MOSFET ：一种广泛应用于现代电子设备中的固态开关元件，具有高开关速度和低功耗的特点，被广泛应用于电源管理、电机控制和数字电路中。

　　3. 磁性开关

　　磁性开关通过磁场或磁性材料的变化来实现开关动作，主要包括干簧继电器和霍尔传感器等。这类开关具有非接触式操作、无机械磨损、响应迅速等优点，但也存在受磁场干扰、相对成本较高等缺点。

　　干簧继电器：由两片或多片磁性触点组成的开关，当外部磁场改变时，这些触点会吸合或断开。它们通常用作感应和保护装置。

　　霍尔传感器：利用霍尔效应实现磁场的检测和转换，可作为开关应用，广泛用于车速测量、无触点开关和位置检测等领域。

开关器件的特点与区别

1. 特点

机械开关：

操作简单：通过物理接触实现开关动作，直观易懂。
机械结构可靠：结构相对简单，易于维护。
寿命有限：高频使用下易磨损，影响使用寿命。
易受环境影响：对温度、湿度等环境因素较为敏感。

固态开关：

响应速度快：开关动作迅速，适合高速应用。
高可靠性：无机械磨损，提高了设备的可靠性。
设计复杂：需要专业的电子设计知识和技术支持。
对温度和静电敏感：需要采取相应的保护措施。

磁性开关：

非接触式操作：减少了机械磨损和故障率。
响应迅速：能够快速响应磁场变化。
受磁场干扰：需要避免强磁场干扰以保证正常工作。
成本较高：相对于机械开关和某些固态开关，成本较高。

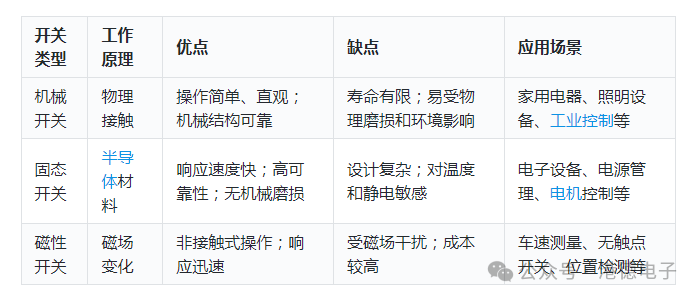

　　2. 区别

开关器件的选型

在选型的过程中，除了刀数和掷数外，还需要考虑一些其他开关的规格。以下列出了一些比较常见的特性，可以简单了解下。

尺寸：开关有多种形状和尺寸。有比米粒还小的开关到大到无法移动的开关，其尺寸通常取决于预期的应用场景。在需要戴手套或微调困难的工业环境中，通常需要使用较大的开关，紧凑型嵌入式设备通常需要用到尽可能小的开关。
默认状态：大多数开关都没有预定状态，但有些瞬动开关通常会呈现预先设定的状态，即常开 (NO) 或常闭 (NC)。
位数：决定了单个设备中开关的数量。某些情况下，位数可能会与“掷数”混淆，我们要知道，位数是指同一装置中的不同开关，每个开关都能独立致动。
安装：开关有多种安装配置。表面贴装和通孔开关通常为 PCB 上较小的开关，而面板安装和 DIN 导轨安装式开关往往较大。表面贴装和通孔安装的需考虑“间距”参数，即引线之间的间隔距离。对于通孔开关，间距特别重要，间距适当的话可以配合试验板使用。

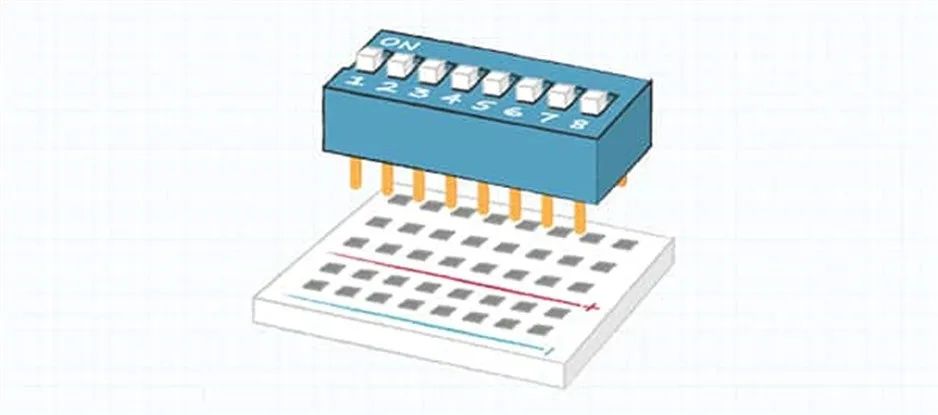

图 4：在试验板上使用通孔开关。（图片来源：CUI Devices）

致动：除了手动和电子致动外，开关还提供各种致动方法。包括用手或小型螺丝刀或工具致动。然而，最常见的是选择凸起或平坦的致动器平面。
额定电流和电压：开关的额定电压和电流范围很广，从几伏和几安到几百甚至几千伏和安。必须始终验证开关是否能满足指定应用的预期额定电流和电压。
环境因素：这通常是指用于表示开关防尘和防液体等级的侵入防护或 IP 等级。但有些开关可能具有更高的振动灵敏度或防破坏功能。

开关示例如下：

1. DIP开关

2. 旋转式DIP开关

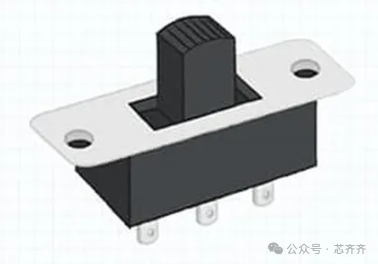

3. 滑动式开关

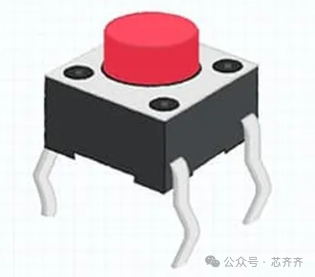

4. 触摸开关

5. 摇臂开关

6. 按钮开关

7. 拨动开关

（图片均来源：CUI Devices）

开关器件的应用场景

　　开关器件作为电子与电气系统的基础元件，其应用范围极为广泛，几乎涵盖了所有需要电路控制、信号调节或逻辑处理的领域。以下将详细探讨几种典型的应用场景，以及在这些场景中开关器件的具体应用和作用。

　　1. 家用电器

　　家用电器是开关器件最常见的应用领域之一。从简单的电灯开关到复杂的智能家电系统，开关器件都扮演着至关重要的角色。

　　照明系统：在家用照明系统中，按钮开关和触摸开关是最常见的类型。它们通过控制电路的通断来调节灯光的亮灭，为用户提供便捷的操作体验。随着智能家居的发展，越来越多的照明系统开始采用无线遥控或语音控制的开关器件，如智能灯泡和智能开关面板。

　　厨房电器：厨房电器如电饭煲、微波炉、电烤箱等，都内置了开关器件来控制加热元件的通断。这些开关器件通常设计为耐高温、耐潮湿的类型，以确保在复杂的使用环境中能够稳定可靠地工作。

　　空调与制冷设备：空调和冰箱等制冷设备中的压缩机和风扇电机，都需要通过开关器件来控制其运行状态。这些开关器件往往与温度传感器和控制器相结合，实现自动的温度调节和节能控制。

　　2. 工业自动化

　　工业自动化是现代制造业的重要组成部分，而开关器件则是工业自动化系统中的关键元件。

　　生产线控制：在自动化生产线上，大量的传感器和执行器通过开关器件与控制系统相连。这些开关器件负责将生产线上的各种信号（如位置、速度、温度等）传递给控制系统，并根据控制系统的指令控制执行器的动作，实现生产过程的自动化。

　　电机控制：电机是工业自动化系统中常见的动力源，而开关器件则用于控制电机的启动、停止和调速。例如，在数控机床中，步进电机和伺服电机通过开关器件（如MOSFET或IGBT）实现位置控制和速度调节。

　　安全保护：在工业自动化系统中，安全保护是至关重要的。开关器件（如急停按钮、限位开关等）被广泛应用于安全保护电路中，以监测设备的运行状态并在异常情况下迅速切断电源或执行其他安全动作。

　　3. 汽车电子

　　随着汽车电子技术的不断发展，开关器件在汽车电子系统中的应用也越来越广泛。

　　点火系统：在汽车点火系统中，点火线圈和火花塞通过开关器件（如点火控制器）实现高压电脉冲的产生和传输。这些开关器件确保了点火系统的控制和高效运行。

　　照明与信号系统：汽车的前后灯、转向灯、刹车灯等照明与信号系统都依赖于开关器件来实现控制。例如，驾驶员通过方向盘上的转向灯开关来控制转向灯的闪烁；刹车时，刹车灯开关会触发刹车灯亮起以提醒后车注意。

　　车窗与门锁：现代汽车的车窗和门锁系统大多采用电动控制。这些系统通过开关器件（如继电器或MOSFET）来实现车窗的升降和门锁的开关动作。同时，为了提高安全性和便利性，许多汽车还配备了遥控钥匙或无钥匙进入系统，这些系统同样离不开开关器件的支持。

　　4. 通讯与数据传输

　　在通讯与数据传输领域，开关器件也发挥着重要作用。

　　交换机与路由器：在计算机网络中，交换机和路由器是实现数据交换和传输的关键设备。这些设备内部包含了大量的开关器件（如晶体管开关阵列），用于控制数据的流向和路由选择。这些开关器件的高速切换和控制确保了数据的快速传输和网络的稳定运行。

　　光纤通信：在光纤通信系统中，光开关是一种重要的开关器件。它能够在光路中切换光信号的传输路径，实现光信号的灵活分配和调度。光开关在光网络中的应用大大提高了通信系统的灵活性和可靠性。

　　5. 能源与电力系统

　　能源与电力系统是国民经济的重要基础设施，而开关器件在其中扮演着举足轻重的角色。

　　电力传输与分配：在电力传输与分配系统中，高压断路器、隔离开关和负荷开关等开关器件用于控制电路的通断和隔离故障区域。这些开关器件具有承受高电压、大电流的能力，并能够在紧急情况下迅速切断电路以保护设备和人员的安全。

　　可再生能源发电：在可再生能源发电领域（如太阳能、风能等），开关器件被广泛应用于逆变器和整流器等电力电子设备中。这些设备通过开关器件将可再生能源产生的直流电转换为交流电并入电网或供给负载使用。同时，开关器件还用于控制电能的输出和调节电压电流等参数以满足电网的要求。

　　智能电网：智能电网是未来电力系统的发展方向之一。在智能电网中，大量的传感器、执行器和控制器通过开关器件与通信网络相连形成一个复杂的系统。这些开关器件不仅用于控制电路的通断和调节电能的分配还负责收集和处理电网中的各种信息以实现智能化的监控和管理。

　　6. 医疗设备

　　在医疗设备领域，开关器件的可靠性至关重要，因为任何微小的故障都可能对患者的生命安全构成威胁。

　　生命维持设备：如心脏起搏器、呼吸机等，这些设备中的开关器件必须能够在条件下稳定工作，以控制电流和电压，确保设备能够持续、稳定地工作，为患者的生命提供必要的支持。

　　诊断设备：在医疗诊断中，各种传感器和成像设备（如心电图机、X光机、MRI等）都依赖于开关器件来控制和调节信号的采集和处理。这些开关器件需要具有高精度、低噪声和低功耗的特点，以确保诊断结果的准确性和可靠性。

　　治疗设备：如激光手术设备、电疗仪等，在治疗过程中需要控制能量的输出和传递。开关器件在这些设备中起到关键作用，通过控制电路的通断和电流的流向，实现治疗能量的施加，保障治疗的安全性和有效性。

　　7. 航空航天

　　在航空航天领域，开关器件的应用环境极为苛刻，需要承受温度高或者温度低、高辐射、强振动等恶劣条件。

　　控制系统：飞机的飞行控制系统、卫星的姿态控制系统等都离不开开关器件的支持。这些系统通过开关器件控制各种执行机构（如舵面、发动机推力等），实现对飞行状态的控制。

　　电源管理：航空航天设备中的电源系统需要稳定可靠地供电，以支持各种设备的正常运行。开关器件在电源系统中用于控制电源的通断、分配和转换，确保电力供应的稳定性和安全性。

　　环境控制：在太空环境中，温度、压力等环境参数的变化对设备的运行产生巨大影响。开关器件在环境控制系统中用于控制加热、制冷、通风等设备的运行，为宇航员和设备提供适宜的工作环境。

　　8. 消费电子

　　随着科技的不断进步，消费电子产品的种类和功能日益丰富，开关器件在其中的应用也越来越广泛。

　　智能手机与平板电脑：这些设备中的触摸屏、音量控制、电源键等都离不开开关器件的支持。此外，内部的电源管理芯片、无线通信模块等也包含了大量的开关器件，用于控制电路的通断和信号的传输。

　　可穿戴设备：如智能手表、健康监测器等，这些设备通常体积小巧、功能丰富，对开关器件的性能和尺寸提出了更高的要求。微型的开关器件被广泛应用于这些设备中，以实现控制和高效的能源管理。

　　音频与视频设备：在家庭娱乐系统中，音响、电视等音频与视频设备也离不开开关器件的支持。这些设备中的电源开关、音量控制、频道切换等功能都是通过开关器件来实现的。

结论

　　在电子与电气领域的复杂系统中，开关器件堪称“电路指挥官”，凭借多样化的类型构筑起庞大的应用版图。机械开关以直观的物理触点实现通断，固态开关借助半导体技术突破传统限制，磁性开关则利用磁场特性精准控制，各类器件各展所长，在不同场景中发挥关键作用。伴随科技浪潮奔涌向前，开关器件持续迭代升级，性能与可靠性不断跃升，为电子电气系统的高效稳定运行筑牢根基。新材料的运用、新工艺的革新、新技术的融合，正驱动开关器件突破应用边界，从智能家居到工业自动化，从新能源设备到航天航空，应用场景持续拓展。深入探索开关器件，不仅是行业技术发展的必然需求，更将为社会生活带来更多创新与变革，其研究价值与发展前景不可估量。

免责声明：本文采摘自芯齐齐，本文仅代表作者个人观点，不代表金航标及行业观点，只为转载与分享，支持保护知识产权，转载请注明原出处及作者，如有侵权请联系我们删除。
