轻触开关封装大全：类型分类、选型指南与工艺质量解析

2025-08-27 16:05:34 2

轻触开关的封装不仅决定其安装适配性，更直接影响防护性能与使用寿命 —— 某智能手表厂商因选错封装类型，导致 2000 台设备出现焊盘脱落；某户外设备企业因封装防护不足，开关在雨季短路故障率高达 20%。本文从封装的核心定义、6 大主流类型、选型原则、工艺标准四大维度，详解轻触开关封装知识，附场景适配表与质量检测方法，帮你*匹配封装类型，避免因封装问题导致的产品故障。

一、核心定义：什么是轻触开关封装？

轻触开关封装是指通过特定结构设计与材料工艺，将开关核心部件（金属弹片、触点、引脚）包裹保护，并形成标准化安装接口的过程，其核心作用可概括为 “保护、适配、标准化”：

· 保护核心部件：隔绝粉尘、水分、外力冲击，防止弹片氧化、触点磨损（如防水封装可避免浴室环境中触点受潮短路）；

· 适配安装场景：通过不同封装结构（如贴片式、插件式），满足 PCB 板的焊接需求（如手机主板需贴片封装节省空间，工业设备 PCB 板需插件封装提升牢固度）；

· 实现标准化：统一封装尺寸与接口，确保不同批次、不同厂商的同类型开关可通用（如 6×6mm 贴片封装的轻触开关，焊盘间距统一为 4.5×4.5mm）。

需注意：封装≠外壳—— 外壳仅为保护表层，而封装是 “外壳 + 引脚 + 防护结构” 的整体解决方案，直接决定开关的安装方式与环境适应性。

二、轻触开关 6 大主流封装类型：结构、特点与场景适配

不同封装类型的轻触开关，在安装方式、防护性能、空间占用上差异显著，需根据设备需求*选择：

1. 贴片式封装（SMT）：消费电子主流选择

· 核心结构：无突出引脚，引脚设计为扁平焊盘（贴附于 PCB 板表面），封装尺寸与开关主体一致（如 3.2×2.5mm 开关，封装尺寸即 3.2×2.5×1.8mm）；

· 关键特点：

· 安装便捷：可通过贴片机批量焊接，适合自动化生产；

· 空间占用小：无需预留引脚穿孔，节省 PCB 板垂直空间（总高度比插件式低 30%）；

· 稳定性依赖焊接：焊盘与 PCB 板接触面积小，受振动影响易出现虚焊（需控制焊接温度 320±20℃）；

· 适用场景：手机、智能手表、蓝牙耳机、平板电脑等微型设备（如苹果 AirPods 的播放键，采用 3.2×2.5mm 贴片封装，总高度仅 1.8mm）；

· 常见规格：3.2×2.5mm、4×4mm、6×6mm（占消费电子轻触开关的 80% 以上）。

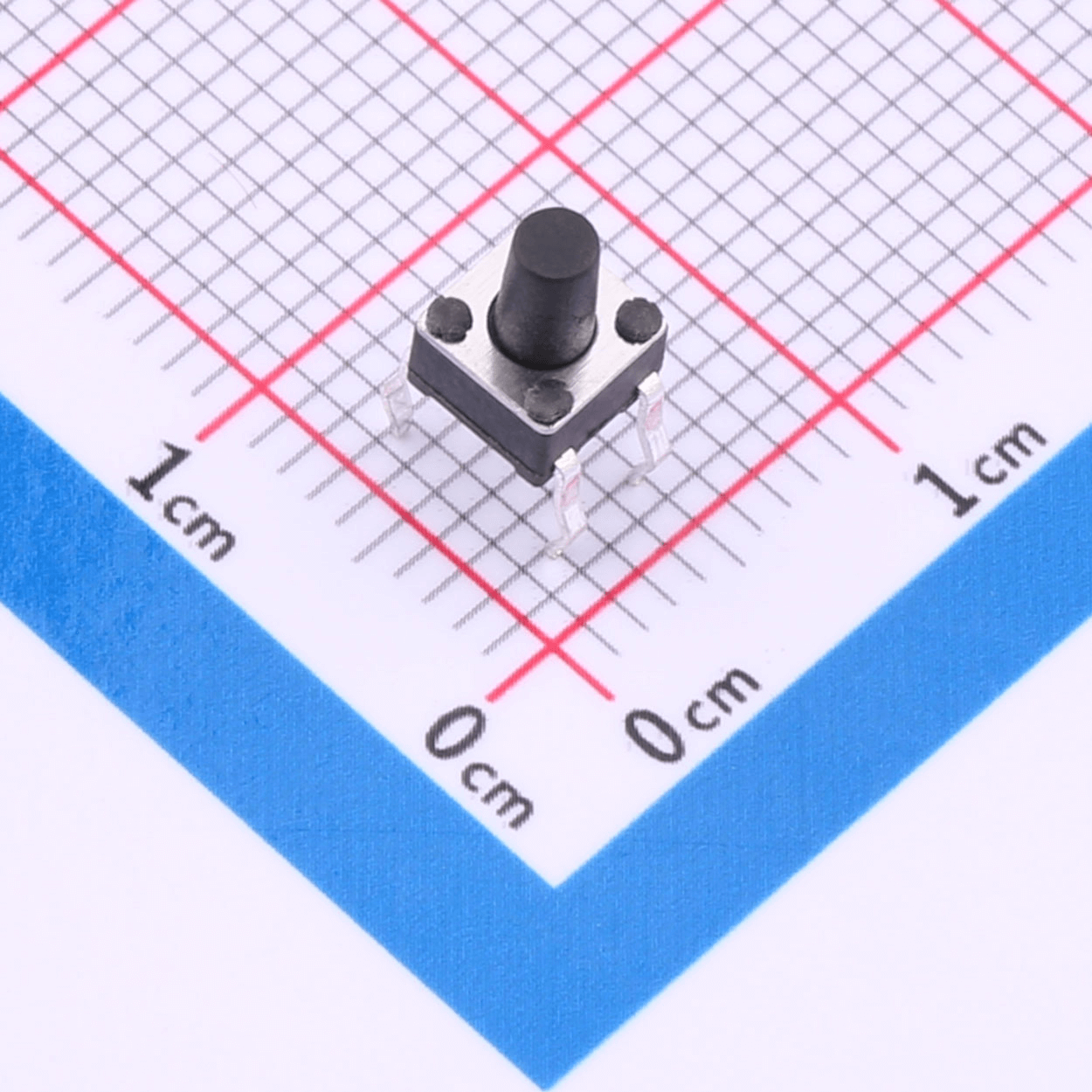

KH-4.5X4.5X6.5H-TJ

2. 插件式封装（DIP）：工业与常规设备*

· 核心结构：带 2-4 根金属引脚（长度 5-8mm），引脚需穿过 PCB 板通孔焊接，封装尺寸 = 开关主体尺寸 + 引脚长度（如 6×6mm 开关，封装总长度 = 6mm + 引脚长 7mm=13mm）；

· 关键特点：

· 牢固度高：引脚穿过 PCB 板，抗振动能力比贴片式强 50%（适合工业设备、汽车电子）；

· 维修方便：可直接插拔更换，无需拆焊（如遥控器的 6×6mm 插件开关，损坏后可快速替换）；

· 空间占用大：需预留引脚穿孔与背面焊接空间，不适合超薄设备；

· 适用场景：电视遥控器、小家电（电饭煲、电水壶）、工业控制面板（如机床按钮）；

· 常见规格：6×6mm、8×8mm、10×10mm（引脚数量多为 2 脚或 4 脚，4 脚封装可提升稳定性）。

3. 防水封装：潮湿 / 户外场景必备

· 核心结构：在常规封装基础上增加 “硅胶密封圈 + 防水胶”，密封圈位于按键帽与基座之间，防水胶填充引脚与基座缝隙，防护等级多为 IP65-IP68；

· 关键特点：

· 防护性能强：IP65 可防喷射水，IP67 可在 1m 水深浸泡 30 分钟，IP68 可长期浸泡（如水下传感器）；

· 成本较高：比同尺寸普通封装贵 50%-100%（密封圈与防水胶增加工艺成本）；

· 按压力略大：密封圈增加摩擦，按压力比普通封装高 20%-30%（如普通 6×6mm 开关按压力 100gf，防水款约 120gf）；

· 适用场景：浴室智能镜、户外灯具、汽车中控（防水等级 IP65）、水下传感器（IP68）；

· 常见规格：6×6mm（IP65/IP67）、10×10mm（IP67/IP68，工业级）。

4. 超薄封装：超薄设备专属

· 核心结构：采用薄型塑胶基座（厚度≤1.0mm）与超薄金属弹片（厚度 0.08-0.1mm），封装总高度≤2.0mm（比常规封装薄 40%）；

· 关键特点：

· 厚度极薄：最薄款总高度仅 1.0mm（如柔性屏手机的侧边键）；

· 按压力轻：弹片薄，按压力多为 50-80gf（适合高频轻操作）；

· 寿命略短：弹片薄易疲劳，寿命多为 30 万 - 50 万次（常规封装可达 50 万 - 100 万次）；

· 适用场景：柔性屏手机、超薄平板电脑、智能手环（厚度≤5mm 的设备）；

· 常见规格：3.2×2.5×1.0mm（贴片式）、4×4×1.5mm（贴片式）。

5. 带灯封装：可视化操作场景适配

· 核心结构：在常规封装侧面或底部集成 LED 灯珠（多为 0603/0805 规格），灯珠与开关引脚独立，可实现 “按压发光” 或 “常亮指示”；

· 关键特点：

· 功能集成：无需额外安装指示灯，节省 PCB 板空间（如智能家居控制面板的带灯开关）；

· 电压适配：LED 灯珠需匹配电压（多为 3.3V DC），需与开关电路分开供电；

· 封装尺寸略大：集成灯珠后，宽度比常规封装增加 1-2mm（如 6×6mm 常规封装，带灯款为 6×8mm）；

· 适用场景：智能家居控制面板、汽车内饰按键（夜间发光指示）、医疗设备按钮（状态提示）；

· 常见规格：6×8mm（贴片式 / 插件式）、8×10mm（工业级，带双色 LED）。

6. 防尘封装：粉尘多场景专用

· 核心结构：在封装顶部增加防尘网（尼龙材质，孔径≤0.1mm）或防尘罩，防止粉尘进入弹片与触点之间，防护等级多为 IP54（防粉尘侵入）；

· 关键特点：

· 防尘效果好：可阻挡 99% 以上的粉尘（如工厂车间的金属粉尘、家庭环境的棉絮）；

· 成本低：比防水封装便宜 30%，仅比普通封装贵 10%-20%；

· 不影响按压力：防尘网薄，对按压力影响≤5%（几乎无手感差异）；

· 适用场景：工厂车间的工业设备、扫地机器人控制面板、户外配电箱按钮；

· 常见规格：6×6mm、8×8mm、10×10mm（贴片式与插件式均有，以插件式为主）。

三、轻触开关封装选型：5 步匹配场景需求

步骤 1：根据 “安装空间” 选封装类型

· 空间限制严格（如智能手表，厚度≤5mm）：选超薄贴片封装（总高度≤2.0mm）；

· 常规空间（如遥控器，厚度≥10mm）：选普通贴片或插件封装；

· 需节省 PCB 板面积：选贴片封装（无引脚穿孔，可密集排列）；

· 需抗振动（如汽车、机床）：选插件封装（引脚固定更牢固）。

步骤 2：根据 “使用环境” 选防护等级

· 干燥环境（如客厅电视遥控器）：选普通封装（无需防护）；

· 潮湿环境（浴室、厨房）：选 IP65 以上防水封装；

· 户外 / 水下环境：选 IP67/IP68 防水封装；

· 粉尘多环境（工厂、工地）：选 IP54 以上防尘封装。

步骤 3：根据 “生产方式” 选焊接类型

· 自动化批量生产（如手机、耳机）：选贴片封装（适配贴片机，效率高）；

· 手工组装 / 维修频繁（如小家电、工业设备）：选插件封装（手工焊接、更换方便）。

步骤 4：根据 “功能需求” 选特殊封装

· 需发光指示（如夜间操作的按键）：选带灯封装（明确 LED 电压与颜色）；

· 需超薄设计（如柔性屏设备）：选超薄封装（确认总高度≤设备允许厚度）；

· 需防误触（如儿童玩具）：选带防护盖的防尘封装（增加按压力，减少误触）。

步骤 5：根据 “成本预算” 平衡选择

· 低成本场景（如普通玩具、低价遥控器）：选普通插件封装（6×6mm，成本 0.1-0.2 元 / 颗）；

· 中高端场景（手机、智能穿戴）：选贴片封装或超薄封装（成本 0.3-0.5 元 / 颗）；

· 高防护场景（户外、医疗）：选 IP67/IP68 防水封装（成本 0.5-1.0 元 / 颗）。

四、轻触开关封装工艺：影响质量的 3 大关键环节

1. 基座注塑工艺：决定封装密封性

· 材料选择：普通封装用 ABS 塑胶（成本低，耐温 70℃），高温场景用 LCP 塑胶（耐温 150℃，工业级*），防水封装用耐候性 PVC（抗老化，防止密封圈脱落）；

· 工艺要求：注塑压力需控制在 80-120MPa，确保基座无气泡（气泡会导致防水胶渗透失效），尺寸公差 ±0.05mm（保证与 PCB 板适配）；

· 常见问题：基座变形（注塑温度过高）、引脚偏移（模具定位不准），会导致安装困难或接触不良。

2. 引脚焊接 / 植锡工艺：影响导通稳定性

· 贴片封装植锡：焊盘需均匀植锡（厚度 0.1-0.15mm），无虚焊、漏焊（用 AOI 检测设备可识别焊接缺陷）；

· 插件封装引脚焊接：引脚与基座的焊接需用高温焊锡（熔点 230℃以上），避免温度过高导致基座熔化（焊接时间≤2 秒）；

· 质量标准：引脚拉力≥5N（插件式），焊盘剥离力≥3N（贴片式），确保长期使用不脱落。

3. 防护结构组装：决定防水防尘效果

· 防水封装密封圈安装：密封圈需完全嵌入基座凹槽（深度 0.5-1.0mm），无偏移（偏移会导致防水失效），组装后需做气密性测试（加压 0.1MPa，保压 30 秒无泄漏）；

· 防尘封装防尘网固定：防尘网需用耐高温胶粘贴（耐温≥100℃），避免高温焊接时脱落，网孔无堵塞（堵塞会影响按压力）；

· 检测方法：防水封装按 IP 标准测试（IP67 需浸泡 1m 水深 30 分钟，取出后测试绝缘电阻≥100MΩ），防尘封装需做粉尘测试（IP54 需在粉尘箱中放置 8 小时，无粉尘进入内部）。

1.11

五、封装选型常见误区与避坑指南

1. 误区 1：“贴片封装一定比插件封装好”

· 错误认知：认为贴片封装更*，忽视场景需求 —— 在振动频繁的工业设备中，贴片封装易因振动出现虚焊；

· 避坑方法：振动场景（如汽车、机床）选插件封装，超薄 / 自动化生产场景选贴片封装，不盲目追求 “*类型”。

2. 误区 2：“防水封装可通用所有潮湿场景”

· 错误认知：将 IP65 防水封装用于浴室（有热水蒸汽），导致蒸汽渗入内部 ——IP65 防喷射水，但不防高温蒸汽；

· 避坑方法：浴室、厨房等有蒸汽的场景，需选 “防蒸汽防水封装”（在 IP67 基础上增加防蒸汽涂层），或明确告知厂商使用环境，定制防护方案。

3. 误区 3：“带灯封装的 LED 可直接接 220V 电源”

· 错误认知：认为带灯开关的 LED 可直接接市电，忽视 LED 的低电压特性（常规 LED 电压 3.3V DC）；

· 避坑方法：带灯封装需单独设计 LED 供电电路（加限流电阻），不可直接接高压电源，否则会烧毁 LED 灯珠。

4. 误区 4：“超薄封装可替代常规封装”

· 错误认知：为追求设备超薄，强行用总高度 1.0mm 的超薄封装，忽视其寿命短板 —— 超薄封装弹片薄，寿命比常规封装短 30%；

· 避坑方法：高频操作场景（如手机电源键）若用超薄封装，需选铍铜弹片（提升寿命至 50 万次以上），低频操作场景（如传感器唤醒键）可正常使用。

六、不同行业封装需求对照表（直接参考选型）

行业 / 设备类型	推荐封装类型	防护等级	关键要求	典型规格
智能手机 / 手表	超薄贴片封装	普通	总高度≤2.0mm，按压力 50-80gf	3.2×2.5×1.8mm
蓝牙耳机	普通贴片封装	普通 / IP65	体积小，按压力 80-100gf	4×4×2.5mm
电视遥控器	普通插件封装	普通	维修方便，按压力 100-150gf	6×6×4.5mm（4 脚）
浴室智能镜	防水贴片封装	IP65	防蒸汽，按压力 120-150gf	6×6×3.8mm
工业控制面板	防水插件封装	IP67	抗振动，寿命≥100 万次	10×10×6.5mm
汽车中控	耐高温防水插件封装	IP65	耐温 - 40℃~85℃，抗振动	8×8×5.0mm

总结：封装选型的核心是 “场景适配 + 质量优先”

轻触开关封装无 “最优类型”，只有 “最适配场景”—— 超薄设备选超薄贴片，振动场景选插件，潮湿环境选防水，发光需求选带灯。选型时需串联 “空间 - 环境 - 功能 - 成本” 四大维度，同时关注封装工艺（如基座注塑、引脚焊接），避免因工艺缺陷导致防护失效、安装不良。

若你在特定设备（如柔性屏手机、水下传感器）的封装选型中遇到难题，可留言设备的空间限制、使用环境、功能需求，获取定制化封装推荐方案，同时可提供厂商封装工艺检测要点，帮你把控产品质量。
