四脚轻触开关怎么接线？一文掌握正确方法与技巧

2025-04-28 16:48:09 941

在智能家居设备、消费电子产品、工业控制电路等领域，四脚轻触开关凭借其小巧轻便、操作灵活的特点被广泛应用。然而，对于不少电子爱好者和初学者来说，四脚轻触开关的接线方式却成了一道难题。错误的接线不仅会导致开关无法正常工作，甚至可能引发电路故障。本文将深入解析四脚轻触开关的结构原理，并结合多种常见应用场景，详细介绍其正确的接线方法。

一、四脚轻触开关的结构与原理

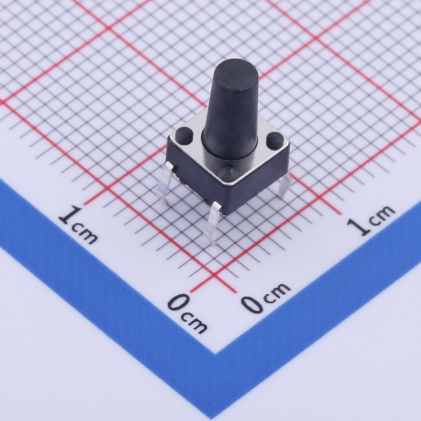

四脚轻触开关通常由两组独立的触点组成，从外观上看，四个引脚两两对称分布。其工作原理基于机械触点的闭合与断开：当按下开关时，内部的弹片会发生形变，使得原本断开的两组触点同时导通，从而实现电路的连通；松开开关后，弹片恢复原状，触点断开，电路也随之断开。这种双触点设计使得四脚轻触开关相比两脚开关，在电路连接中具备更高的稳定性和可靠性，常用于需要稳定信号传输和防误触的电路场景。

二、四脚轻触开关的常见接线方式

（一）单路控制接线

在单路控制电路中，四脚轻触开关主要用于控制某一单一电路的通断，如控制一盏小灯的亮灭。接线时，将电源正极连接到其中一组触点的一个引脚（例如引脚 1），另一组触点的对应引脚（引脚 3）连接到负载（如小灯）的一端，负载的另一端连接电源负极；剩下的引脚 2 和引脚 4 则无需接线。这样，当按下开关时，两组触点导通，电流从电源正极经引脚 1、引脚 3 流过负载，再回到电源负极，小灯亮起；松开开关，触点断开，小灯熄灭。

（二）双路控制接线

双路控制常用于需要同时控制两个独立电路的场景，如控制两个不同颜色的指示灯。此时，四脚轻触开关的两组触点分别控制不同的电路。具体接线为：将电源正极连接到引脚 1，引脚 2 连接到第一个负载（指示灯 1）的一端，指示灯 1 的另一端连接电源负极；同时，将电源正极连接到引脚 3，引脚 4 连接到第二个负载（指示灯 2）的一端，指示灯 2 的另一端也连接电源负极。按下开关时，两组触点同时导通，两个指示灯同时亮起；松开开关，两个指示灯同时熄灭。

（三）自锁式接线

自锁式接线能让四脚轻触开关实现类似开关自锁的功能，即按下开关后电路保持导通状态，再次按下才会断开。这种接线方式需要借助外部电路，如继电器或晶体管电路来实现。以继电器为例，将电源正极连接到引脚 1，引脚 3 连接到继电器线圈的一端，继电器线圈的另一端连接电源负极；同时，将继电器的常开触点一端连接电源正极，另一端连接负载，负载的另一端连接电源负极。当按下开关时，继电器线圈得电，常开触点闭合，电路导通，即使松开开关，由于继电器的自锁特性，电路仍保持导通状态；再次按下开关，继电器线圈失电，常开触点断开，电路才会断开。

三、四脚轻触开关接线的注意事项

（一）引脚识别

在接线前，务必准确识别四脚轻触开关的引脚。由于不同厂家生产的开关引脚排列可能存在差异，可通过万用表的欧姆档进行测量判断。将万用表调至欧姆档，用表笔分别接触四个引脚，按下开关时，导通的两个引脚为一组触点，以此确定引脚的分组情况。

（二）焊接规范

焊接四脚轻触开关时，要注意控制焊接温度和时间。过高的温度或过长的焊接时间可能会损坏开关内部的弹片和触点。建议使用恒温电烙铁，将温度控制在 250℃ - 300℃之间，焊接时间不超过 3 秒。同时，焊接过程中要确保焊点光滑、牢固，避免出现虚焊、短路等问题。

（三）电路保护

在接线完成后，为了确保电路安全稳定运行，可在电路中加入适当的保护元件。例如，在电源端串联一个合适的保险丝，防止因电流过大损坏开关和其他电路元件；在负载端并联一个滤波电容，减少电路中的杂波干扰。

掌握四脚轻触开关的正确接线方法是电子电路设计与制作的基础技能。通过了解其结构原理，熟悉不同应用场景下的接线方式，并注意接线过程中的各项细节，无论是电子爱好者还是专业技术人员，都能顺利完成四脚轻触开关的接线工作，让开关在电路中发挥出稳定可靠的控制作用。
