拨码开关 ON 是 1 还是 0？一文掌握通用规则与特殊情况

2025-09-01 14:11:39 1

在工业控制、电子设备配置等场景中，拨码开关的使用极为频繁。正确理解拨码开关中 ON 与 OFF 所代表的数值，是*配置设备参数、确保系统正常运行的关键。不少电子工程师、设备维护人员在初次接触拨码开关时，常因混淆 ON 与 OFF 对应的数值，导致设备无法正常工作。本文将系统梳理拨码开关 ON 代表数值的相关知识，助你快速掌握正确用法。

一、拨码开关工作基础：二进制编码体系

拨码开关是一种手动控制的电子元件，常用于对设备进行硬件层面的参数设置，如工业传感器的地址设定、路由器的工作模式切换等。其内部结构由多个独立的开关单元组成，每个单元有 ON（接通）和 OFF（断开）两种状态。在数字电路领域，二进制编码是核心规则，即使用 0 和 1 两个数字来表示所有信息。在这一体系下，拨码开关的状态与二进制数值紧密关联。

通用标准：ON 代表 1，OFF 代表 0

在绝大多数情况下，行业遵循 “ON 代表 1，OFF 代表 0” 的通用规则。这一规则源于数字电路中对电路通断状态的定义：电路接通，有电流通过，对应逻辑 “1”；电路断开，无电流通过，对应逻辑 “0”。当拨码开关拨至 ON 位置时，其内部触点闭合，电路导通，类比为数字信号中的 “1”；拨至 OFF 位置时，触点断开，电路阻断，对应 “0”。

以常见的 4 位拨码开关为例，它可表示从 0 到 15 的 16 种不同状态。若要设置地址为 3，根据二进制编码，3 对应的二进制数是 0011。此时，需将第 1 位和第 2 位拨码开关拨至 ON（代表 1），第 3 位和第 4 位拨至 OFF（代表 0）。通过这种方式，利用拨码开关的不同组合，实现了对二进制数值的直观设定，广泛应用于工业设备的地址分配、通信协议选择等场景。

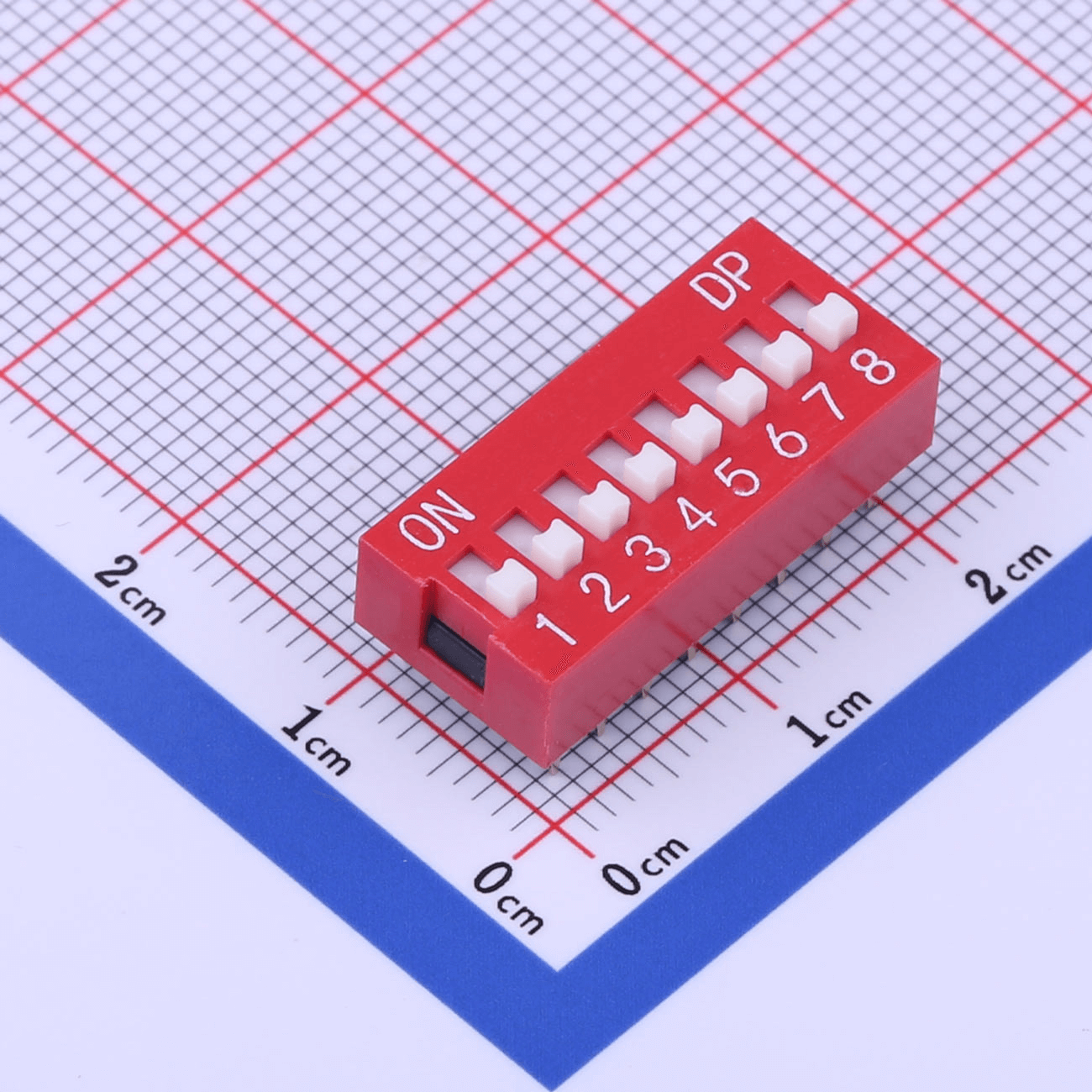

KH-BM2.54-8P

二、特殊设备中的 “反向设定”：ON 代表 0

尽管 “ON 为 1，OFF 为 0” 是主流，但在部分特殊设备中，存在 ON 代表 0 的情况，这主要源于设备制造商的特殊设计需求或特定应用场景的考量。

1. 格力部分商用热水机

格力一些商用直热式热水机外机主板上，配置有 4 位黑色拨码开关 SA3（地址拨码开关）和 2 位红色拨码开关 SA5（机型拨码开关）。在这些拨码开关的设计中，拨码拨到 ON 为 “0”，拨到 ON 的相反端为 “1”。例如在对热水机进行地址设置时，若目标地址对应二进制编码中某位为 0，实际操作需将该位拨码拨至 ON 位置。

2. 部分节点光端机

在一些节点光端机产品中，其外置的拨码开关用于选择视频通道。此类拨码开关共 4bit，拨码开关开路时为 “1”（即拨到背离数字端），短路时为 “0”（即数字端）。这里的短路状态等同于常规拨码开关的 ON 状态，即 ON 对应 “0”。若节点机出厂默认拨码开关为 “0001”，表示从中心端第 1 路输出，其中 “0001” 中的 “0” 对应 ON 状态的拨码位置。

三、实际应用场景案例分析

案例 1：工业传感器组网

在某工厂的自动化生产线中，使用了大量 RS485 总线型温湿度传感器，通过拨码开关设置每个传感器的地址，以避免通信冲突。按行业通用规则，地址范围为 0 - 255（8 位二进制表示）。当需要将某传感器地址设置为 11 时，11 的二进制编码是 00001011。技术人员将 8 位拨码开关的第 1、2、4 位拨至 ON（代表 1），其余位拨至 OFF（代表 0），成功完成地址设定，传感器顺利接入总线网络，稳定上传温湿度数据。

案例 2：特殊设备参数配置失误

某电子设备维修人员在维护一台老式格力商用热水机时，需调整其地址参数。因未仔细阅读设备说明书，默认按照 “ON 为 1，OFF 为 0” 的通用规则操作，导致设置地址与实际需求完全不符，热水机无法与中央控制系统正常通信。后经查阅说明书，确认该设备拨码开关 ON 代表 0，重新调整拨码位置后，设备恢复正常工作。

金航标内部培训ppt4

四、如何确认拨码开关 ON 对应的数值

1. 查阅设备说明书

这是最为准确、可靠的方法。设备制造商在说明书中会明确标注拨码开关的使用规则，包括 ON 和 OFF 分别对应的数值，以及每个拨码位的功能说明。在对设备进行拨码操作前，务必仔细阅读说明书相关章节，避免因主观臆断导致操作失误。

2. 参考设备硬件标识

部分设备会在拨码开关附近或电路板上，通过丝印、标签等形式标注拨码规则。如一些工业模块，会直接在拨码开关旁印刷 “ON=1，OFF=0” 或 “ON=0，OFF=1” 字样，方便用户快速识别。但并非所有设备都有此类标识，因此仍需结合说明书确认。

3. 小范围测试验证

若无法获取说明书，且设备硬件无标识，可进行小范围测试。先将一个拨码位拨至 ON，其余拨至 OFF，观察设备状态变化或读取相关参数，根据设备反馈推测 ON 对应的数值。例如在设置某设备地址时，先将最低位拨码拨至 ON，若设备地址增加 1，则可初步判断 ON 代表 1；若地址减少 1 或出现其他与 “ON 为 1” 逻辑不符的情况，则需进一步分析是否为 “ON 为 0” 的特殊设定。

拨码开关 ON 代表 1 是行业通用规则，但特殊设备中也存在 ON 代表 0 的情况。在实际操作中，需通过查阅说明书、参考硬件标识或小范围测试等方式，准确确认 ON 对应的数值，确保设备配置无误。掌握这一关键知识点，有助于提升电子设备配置、维护的效率与准确性，避免因拨码错误引发设备故障。
