线对板/线对线 > FFC/FPC连接器 >12P 1mm> KH-FG1.0-H2.0-12PIN

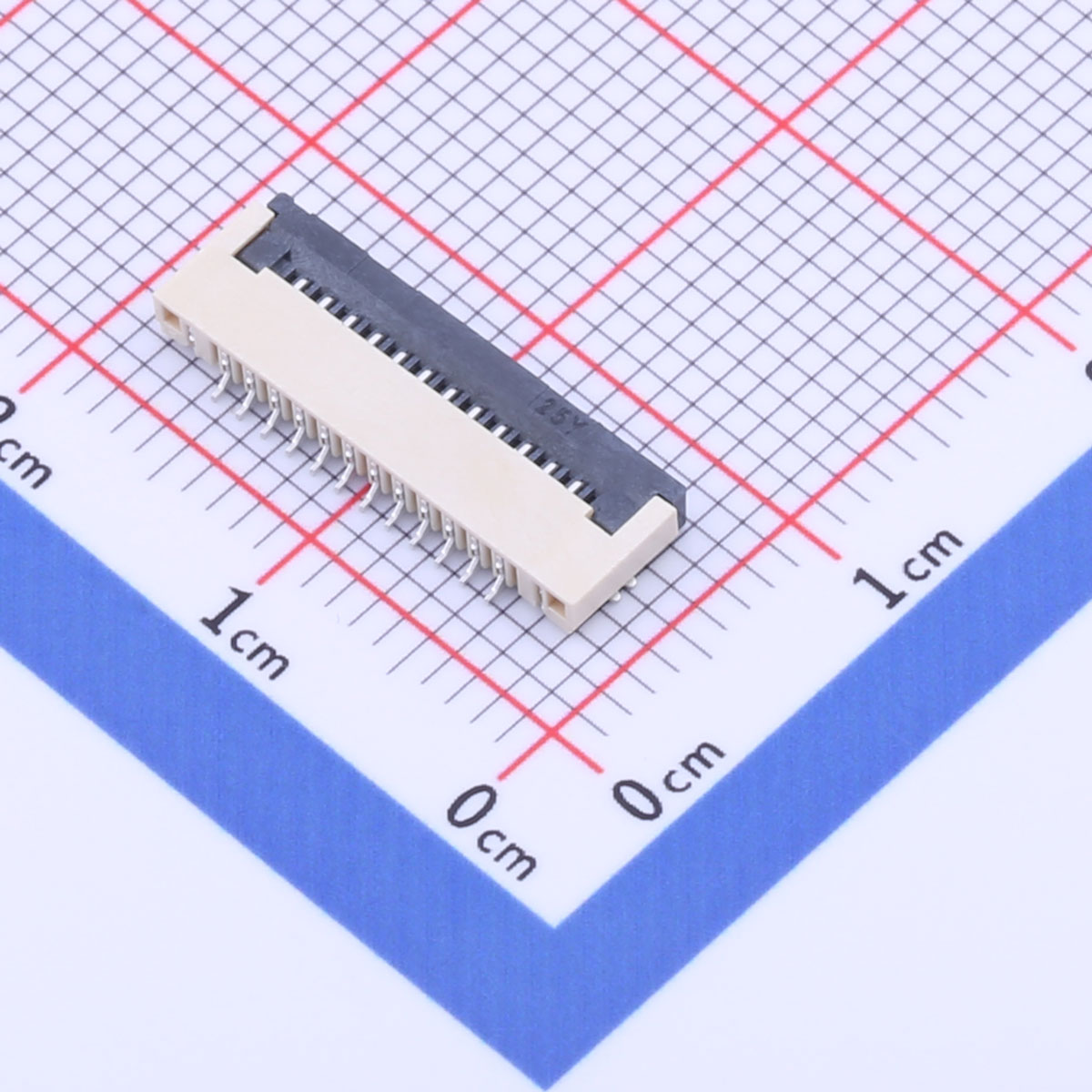

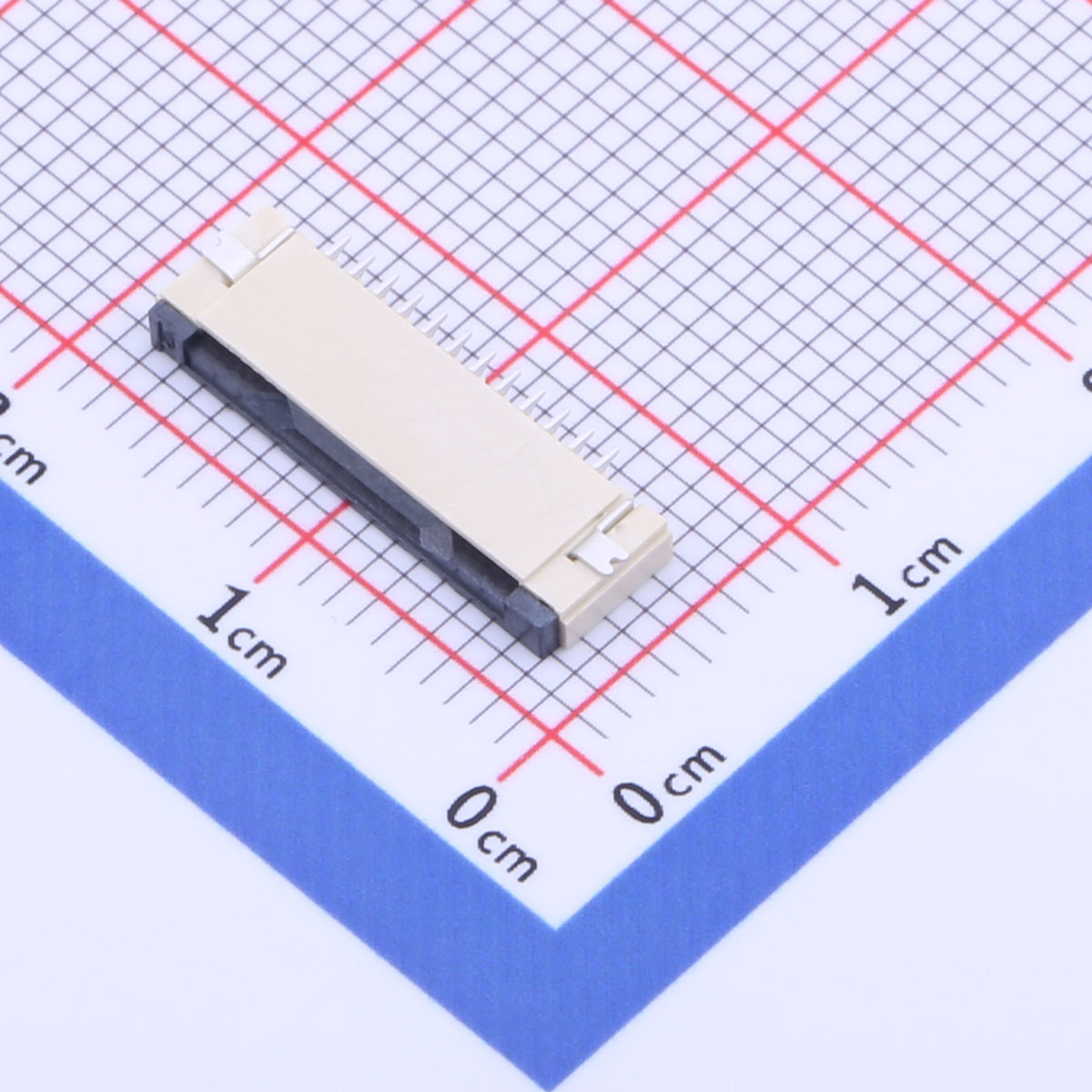

KH-FG1.0-H2.0-12PIN FFC/FPC连接器是金航标（Kinghelm）推出的一款高性能线对板/线对线连接器。该连接器专为灵活印刷电路（FFC）和灵活平面电缆（FPC）设计，具有12个触点和翻盖式锁定特性，板上高度仅2mm，非常适合在空间有限的应用场景中使用。它适用于间距为1mm的FFC/FPC连接器，能够满足多种信号传输需求，支持高速数据传输和信号传导。

品　　牌： kinghelm(金航标)
厂家型号： KH-FG1.0-H2.0-12PIN
封装： SMD
商品毛重： 0.486克(g)
包装方式：管装

产品名称

KH-FG1.0-H2.0-12PIN FFC/FPC连接器

产品概述

主要特性

触点数量与间距：具有12个触点，间距为1mm，适用于高密度布线需求。

翻盖式锁定特性：通过翻盖式设计实现稳定可靠的连接，防止意外松动，提高连接的牢固性和安全性。

卧贴安装类型：安装类型为卧贴，方便快捷，适合自动化生产线安装。

低板上高度：板上高度仅为2mm，接入柔性电缆厚度为0.3mm，适应紧凑空间设计。

电气性能：具有优良的电气性能和机械性能，提供稳定的电信号传输。

工作温度范围：工作温度范围为-25℃~+85℃，能够在广泛的环境温度条件下稳定工作。

产品优势

高质量材料：采用高质量的金属或塑胶材料制造，提供稳定和可靠的连接。

电镀工艺：电镀工艺保护连接器免受外界因素的干扰，提高耐磨性和插拔使用寿命。

结构紧凑：规范的尺寸、合适的高度和良好的环境性能，满足多种设计需求。

广泛适应性：适应不同厚度的柔性电缆，提供可靠的连接性能。

方便安装与维护：卧贴安装类型和翻盖式锁定特性使得安装和维护更加方便。

性能参数

商品目录	FFC/FPC连接器
锁定特性	翻盖式
触点类型	下接
触点数量	12P
间距	1mm
安装类型	卧贴
接入柔性电缆厚度	0.3mm
板上高度	2mm
工作温度范围	-25℃~+85℃

应用领域

KH-FG1.0-H2.0-12PIN FFC/FPC连接器广泛应用于各个领域，包括但不限于：

消费电子：如手机、数码相机、笔记本电脑和平板电脑等，为这些产品提供可靠的连接。

工业自动化：在工业自动化设备和系统中，用于PCB电路板与外部信号或电源的互连。

医疗设备：在医疗设备中，用于连接各种传感器和执行器，确保设备的稳定运行。

汽车电子：在汽车电子系统中，用于连接各种电子模块和传感器，提升汽车的安全性和舒适性。

注意事项

插拔力度：在插拔连接器时，操作力度应适中，避免过大导致锁盖变形或损坏。

正确安装：确保连接器垂直缓慢插入，避免倾斜、插反或错位。

避免震动：在连接器的使用过程中，应避免连接器的摇摆或震晃，以防止接插连接位置偏位。

及时更换：如发现引脚端针断裂或弯折，应立即更换，避免数据传输异常或短路现象。

产品总结

KH-FG1.0-H2.0-12PIN FFC/FPC连接器以其高质量、高可靠性和广泛的应用领域，成为电子设备制造和维护中不可或缺的重要组成部分。它采用翻盖式锁定特性和卧贴安装类型，具备优良的电气性能和机械性能，能够满足各种应用场景的需求。无论是在消费电子、工业自动化、医疗设备还是汽车电子等领域，该连接器都能提供稳定、高效和可靠的连接解决方案。
