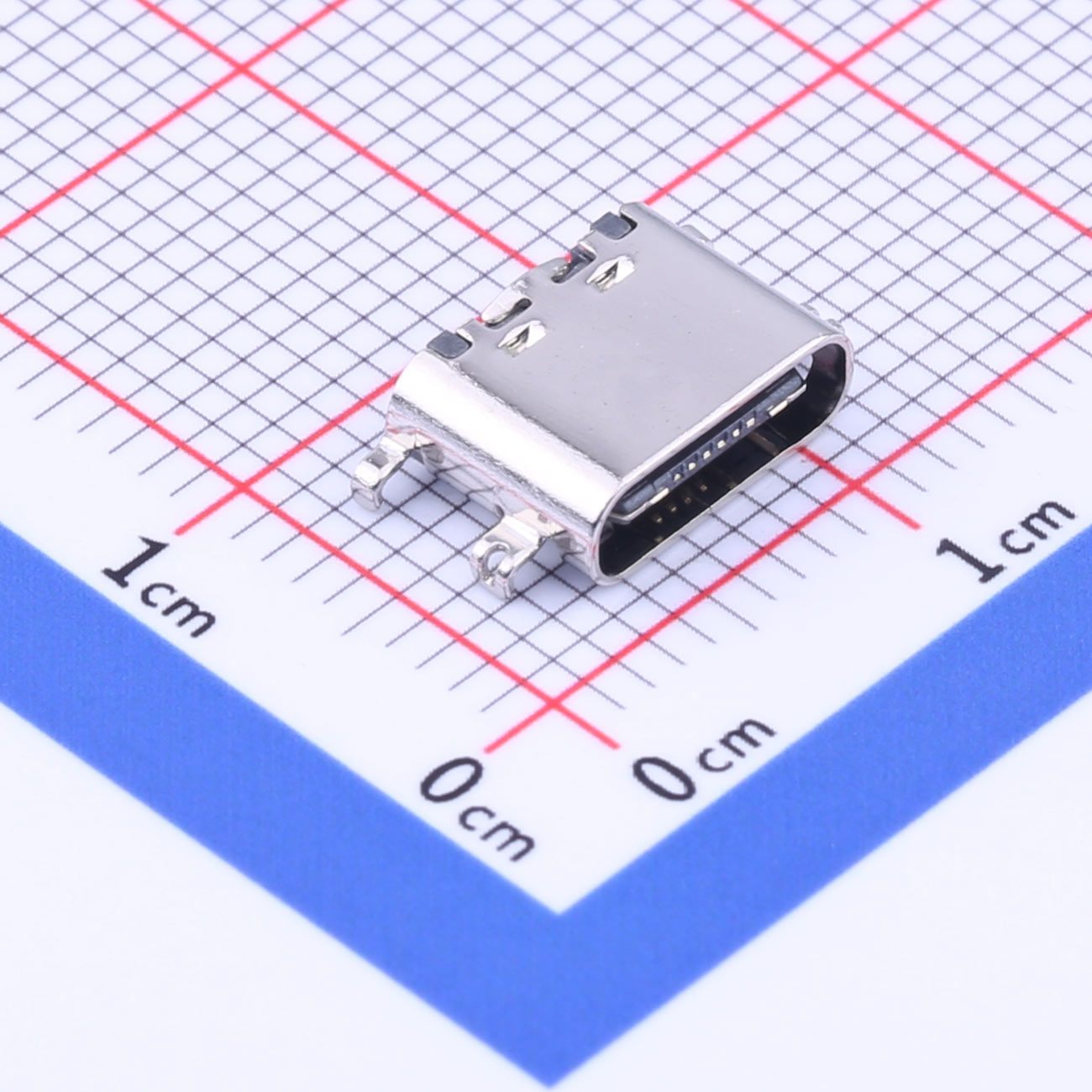

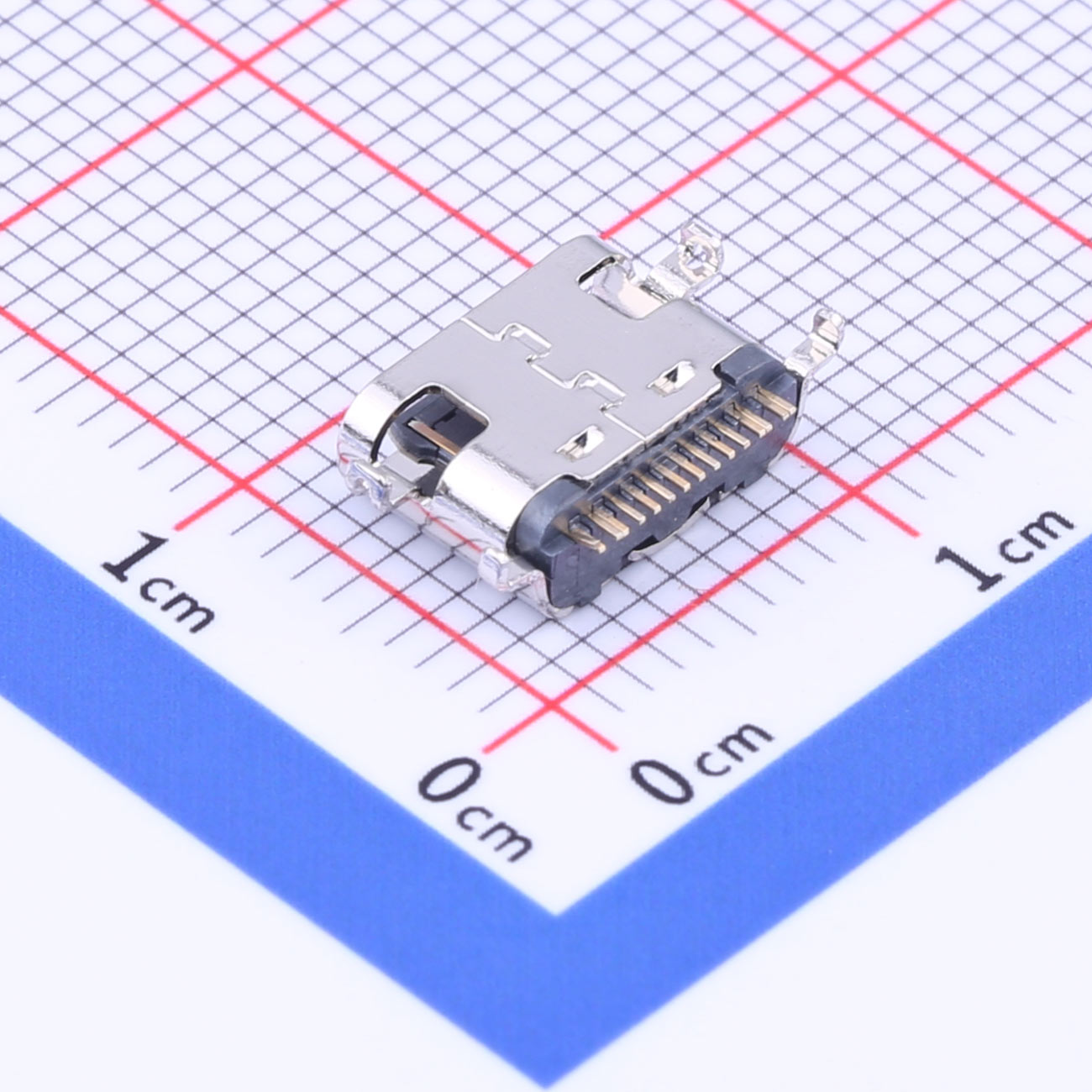

Type-C 母座 沉板——KH-TYPE-C-CB.W-16P

KH-TYPE-C-CB.W-16P是一款由Kinghelm金航标生产的Type-C母座连接器,专为需要沉板安装的电子设备设计。该连接器不仅继承了Type-C接口的高速数据传输和快速充电特性,还通过其独特的沉板设计,为设备制造商提供了更加灵活和紧凑的安装方案。

品  牌: kinghelm(金航标)
厂家型号: KH-TYPE-C-CB.W-16P
封       装: SMD
商品毛重: 0.757克(g)
包装方式: 编带

下载数据手册 在线咨询

产品名称

Type-C 母座 沉板——KH-TYPE-C-CB.W-16P



产品概述

KH-TYPE-C-CB.W-16P是一款由Kinghelm金航标生产的Type-C母座连接器,专为需要沉板安装的电子设备设计。该连接器不仅继承了Type-C接口的高速数据传输和快速充电特性,还通过其独特的沉板设计,为设备制造商提供了更加灵活和紧凑的安装方案。



主要特性

沉板设计:连接器底部设计有沉板结构,可直接嵌入设备主板或PCB板中,节省空间,提高整体设计的紧凑性。

高品质材料:采用优质的LCP+GFPBT+GF等高分子材料,确保连接器具有优异的电气性能、机械强度和耐高温性能。

高插拔寿命:经过严格测试,插拔寿命可达数千次以上,满足频繁插拔的使用需求。

广泛兼容性:支持USB 3.1USB 3.2Thunderbolt等协议,与多种Type-C接口设备兼容。

安全防护:内置过流、过压保护机制,确保连接过程中的安全性。



产品优势

节省空间:沉板设计使连接器更加紧凑,适用于空间有限的设备内部安装。

稳定可靠:高品质材料和先进工艺确保连接器的稳定性和可靠性。

高效传输:支持高速数据传输和快速充电,提升设备使用效率。

易于安装:沉板安装方式简化了安装步骤,降低了生产成本。

广泛适用性:兼容多种协议和设备,满足不同应用场景的需求。



性能参数

触点额定电流

3A

额定电压

30V Max

绝缘耐压

AC 100V r.m.s

绝缘电阻

最小100

接触电阻

最大40

工作温度

-40°C~+85°C

插入力

5~20Nf

拔出力

6~20Nf

耐久性

10000次循环



应用领域

KH-TYPE-C-CB.W-16P广泛应用于需要Type-C接口连接的各类电子设备中,包括但不限于:

智能手机、平板电脑等移动设备

笔记本电脑、超薄本等便携式计算机

游戏机、VR/AR设备等娱乐设备

显示器、电视等多媒体设备

工业控制设备、医疗设备等专业领域设备



注意事项

在安装前,请确保设备主板或PCB板上的安装孔位与连接器的尺寸相匹配。

安装过程中,请避免使用过大的力量,以免损坏连接器或主板。

使用前请检查连接器的引脚是否完好,如有弯曲或损坏,请勿使用。

请勿在潮湿、多尘或极端温度环境下使用连接器,以免影响其性能。

在连接或断开设备时,请确保电源已关闭或处于安全状态,以防触电或数据丢失。



产品总结

KH-TYPE-C-CB.W-16P作为一款专为沉板安装设计的Type-C母座连接器,凭借其紧凑的设计、高品质的材料和广泛的兼容性,在电子设备制造业中得到了广泛应用。它不仅提高了设备的整体性能和用户体验,还降低了生产成本和维护难度,是现代电子设备不可或缺的组成部分。
