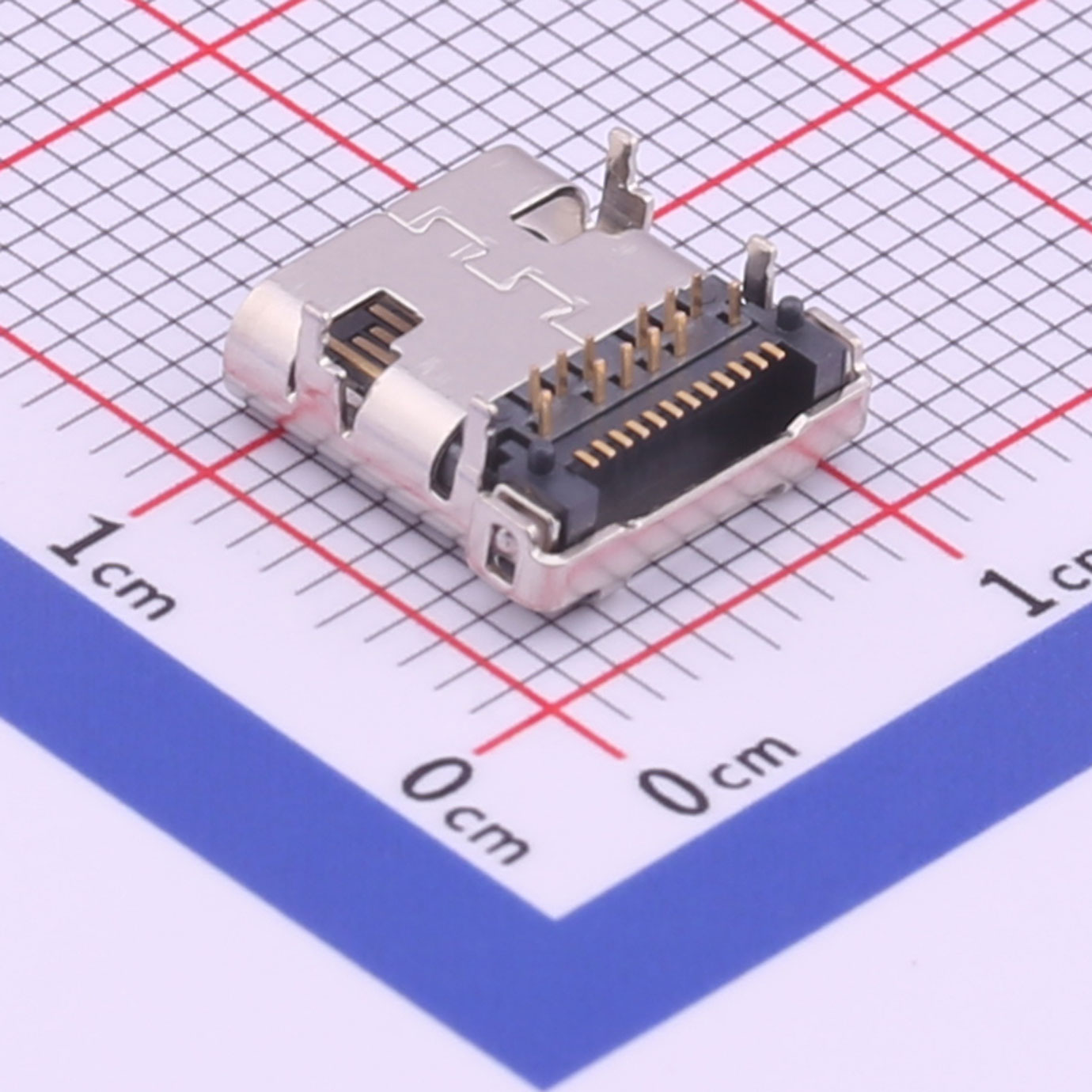

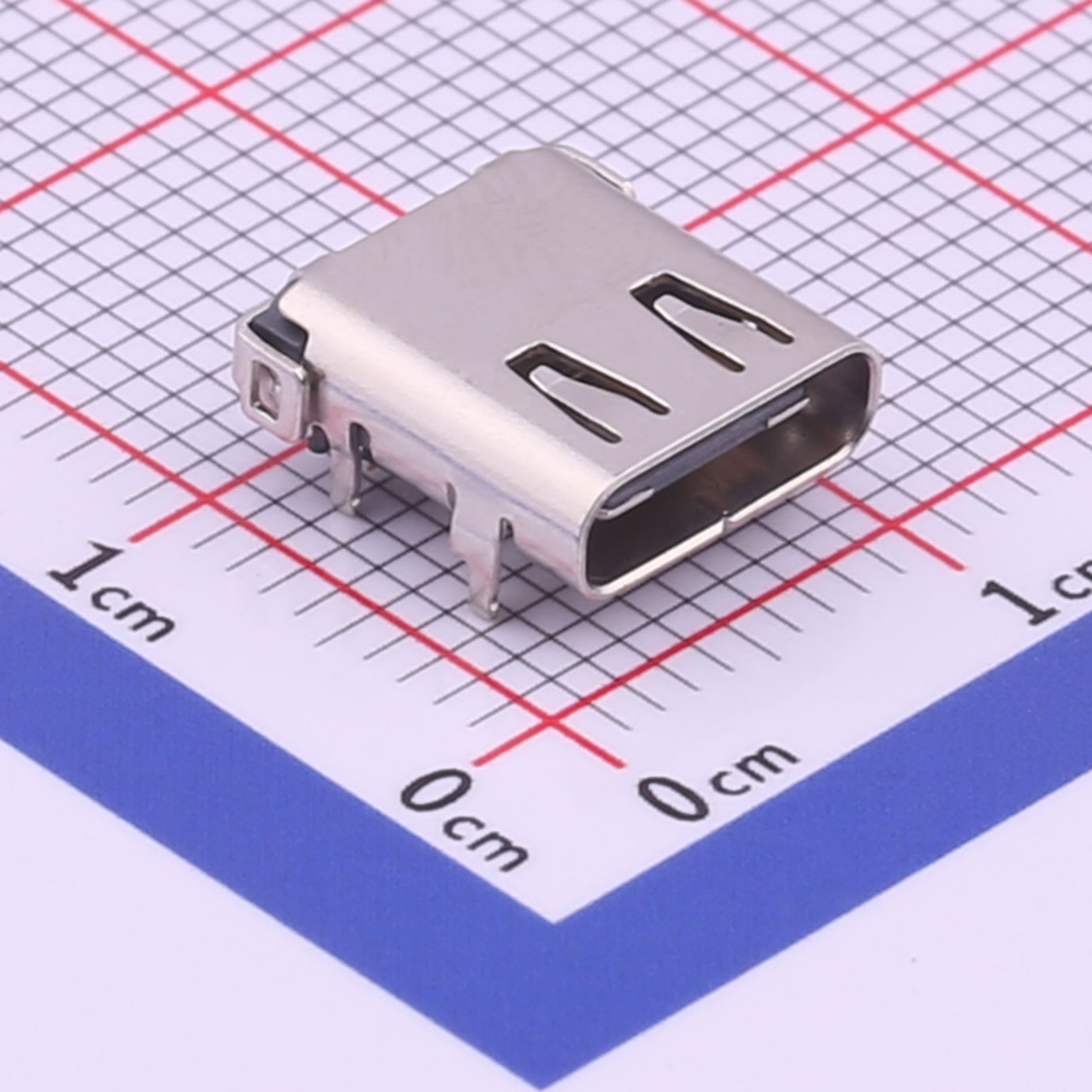

Type-C 母座卧贴——KH-TYPE-C-24P-T9.87

金航标KH-TYPE-C-24P-T9.87 采用24PIN双排双压片设计，9.87mm加高型SMD封装。编带单件重1.09克，支持100W快充/USB 3.2传输，为工业设备、车载系统提供抗振防脱落的增强型Type-C接口解决方案。

品　　牌： kinghelm(金航标)
厂家型号： KH-TYPE-C-24P-T9.87
封装： SMD
包装方式：编带

下载数据手册 在线咨询

产品详情产品文档技术支持

产品名称：金航标KH-TYPE-C-24P-T9.87 Type-C母座连接器

产品概述：24PIN加高型Type-C母座（H=9.87mm），前贴后插双排双压片结构，SMD编带包装，单件毛重1.09克，支持高速数据传输与大电流充电。

主要特性：24PIN全功能触点，双排双压片增强接触，9.87mm加高设计，镀金端子抗氧化。

产品优势：兼容USB 3.2/PD 100W（20V/5A），插拔寿命≥15,000次，双压片防振动脱落，编带适配自动化SMT。

应用领域：工业级平板电脑、加固型笔记本、医疗设备接口、5G基站模块、高可靠性车载中控。

注意事项：回流焊峰值≤260℃，PCB需预留9.87mm高度空间，安装时确保压片完全锁紧。

产品总结：以加高双压片结构为核心，为严苛环境设备提供抗振动、高功率的Type-C连接方案。
