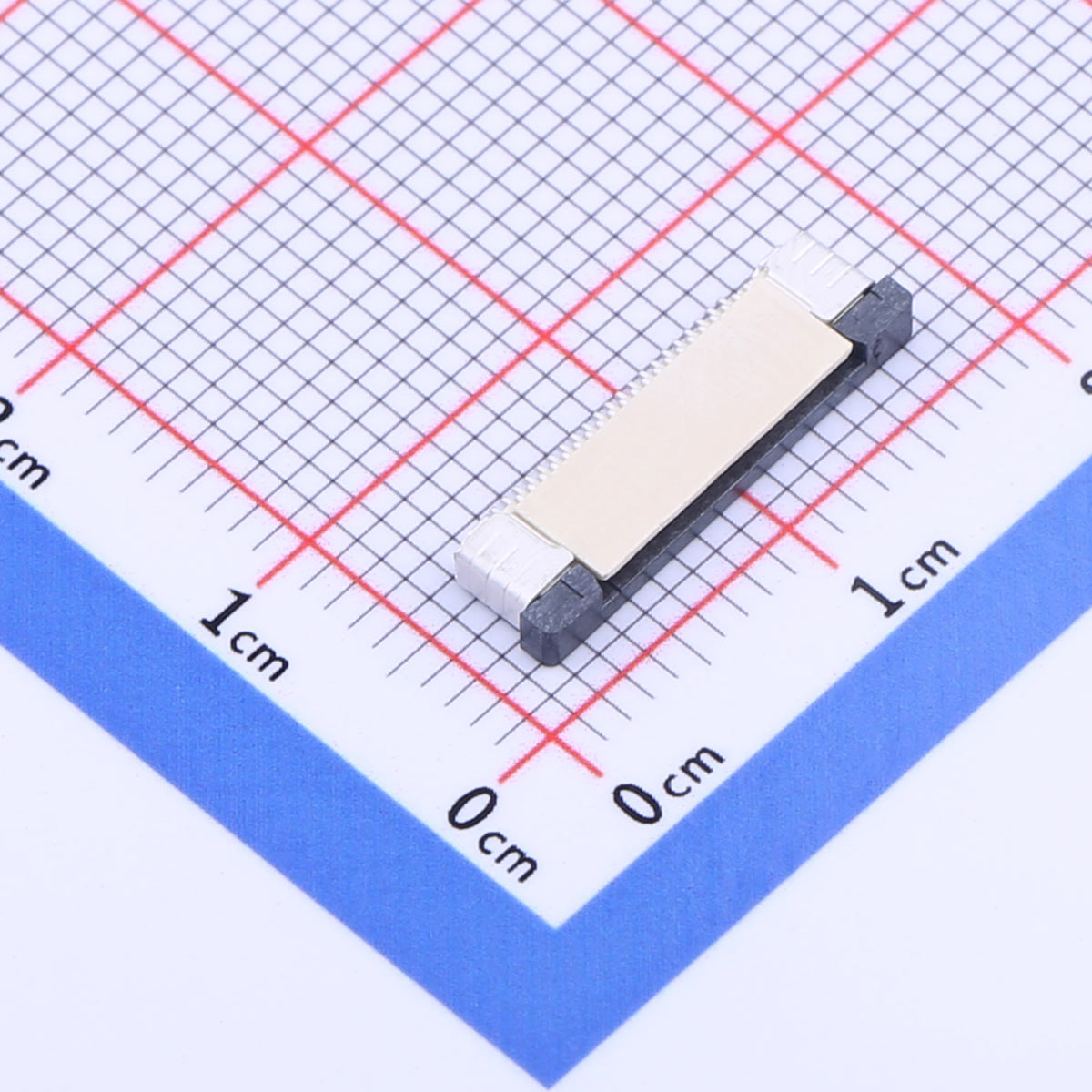

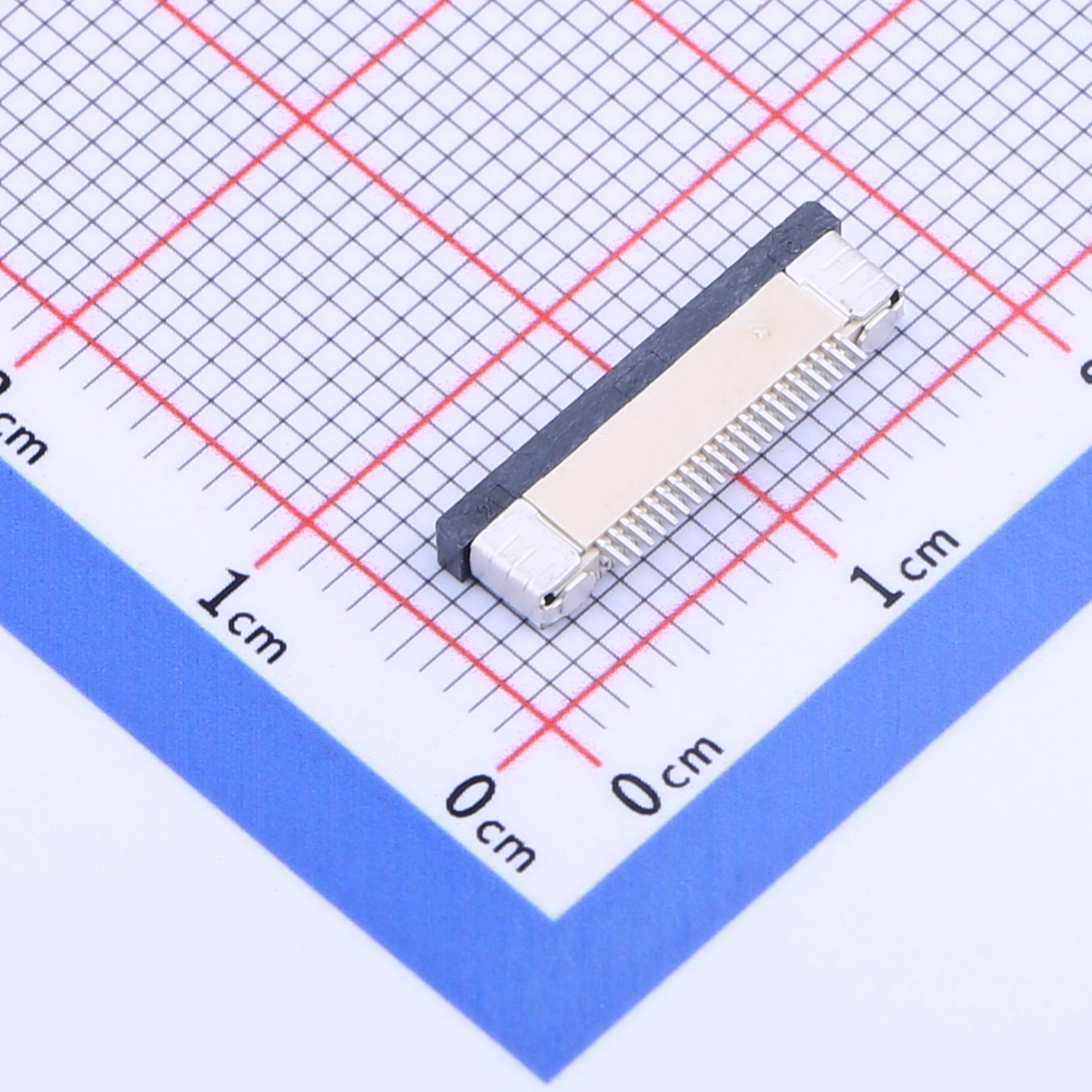

FFC/FPC连接器 > 间距:0.5mm P数:21P 抽屉式上接 >KH-CL0.5-H2.0-21PS

KH-CL0.5-H2.0-21PS是一款专为高引脚数、高密度连接需求设计的FFC/FPC抽屉式上接连接器。该连接器采用0.5mm的超小引脚间距，集成了21个引脚，能够在有限的空间内实现大量信号和数据的高效传输。其抽屉式上接设计不仅简化了安装流程，还确保了连接器与FFC/FPC线缆之间的稳固连接，提升了系统的整体性能和可靠性。

品　　牌： kinghelm(金航标)
厂家型号： KH-CL0.5-H2.0-21PS
封装： SMD,P=0.5mm,卧贴
商品毛重： 0.486克(g)
包装方式：管装

产品名称

FFC/FPC连接器 > 间距:0.5mm P数:21P 抽屉式上接 > KH-CL0.5-H2.0-21PS

产品概述

主要特性

超小引脚间距：0.5mm的引脚间距，满足高密度连接需求，适用于空间受限的应用场景。

高引脚数配置：21个引脚，支持更多信号和数据的传输，满足复杂系统的连接需求。

抽屉式上接设计：便于快速、准确地与FFC/FPC线缆对接，提高安装效率。

高品质材料：采用优质材料制造，确保连接器具有良好的电气性能和机械强度。

稳定可靠的连接：经过严格的质量控制和测试，保证连接器在各种环境下都能提供稳定可靠的连接。

产品优势

高密度连接：超小的引脚间距和高引脚数配置，实现了高密度连接，节省了空间。

高效传输：支持高速信号和数据传输，满足高性能设备的需求。

易于安装与维护：抽屉式设计简化了安装流程，同时也便于后期的维护和更换。

广泛兼容性：支持多种规格的FFC/FPC线缆，满足不同设备和应用场景的连接需求。

性能参数

商品目录	FFC/FPC连接器
锁定特性	抽屉式
触点类型	上接
触点数量	21P
间距	0.5mm
安装类型	卧贴
接入柔性电缆厚度	0.3mm
板上高度	2mm
工作温度范围	-25℃~+85℃

应用领域

KH-CL0.5-H2.0-21PS连接器广泛应用于以下领域：

消费电子：高端智能手机、平板电脑、可穿戴设备等内部精密组件的连接。

汽车电子：新能源汽车、高级驾驶辅助系统、车载娱乐系统等关键部件的连接。

工业控制：自动化设备、工业机器人、精密仪器仪表等，用于实现复杂信号和数据的传输。

医疗设备：高端医疗影像设备、手术机器人、生命监测系统等，确保数据传输的准确性和可靠性。

注意事项

精确对接：在安装时，请确保连接器与FFC/FPC线缆精确对接，避免引脚错位或损坏。

规范操作：按照操作手册规范安装连接器，避免使用不当导致损坏。

环境控制：避免在极端温度、湿度或腐蚀性环境中使用连接器，以免影响其性能和寿命。

定期检查：定期检查连接器的连接状态，确保引脚无松动、无腐蚀，保持连接性能的稳定。

产品总结

KH-CL0.5-H2.0-21PS作为一款高性能的FFC/FPC抽屉式上接连接器，以其超小的引脚间距、高引脚数配置、抽屉式上接设计、高品质材料和稳定可靠的性能，在消费电子、汽车电子、工业控制和医疗设备等领域展现出卓越的应用价值。该产品不仅满足了高密度、高引脚数连接的需求，还提高了系统的整体性能和可靠性，是精密设备连接的理想选择。在使用过程中，请严格遵守注意事项，以确保连接器的正常运行和延长使用寿命。
