排针间距:2mm 单排弯针 1X32P KH-2PH90-1X32P-L10.5

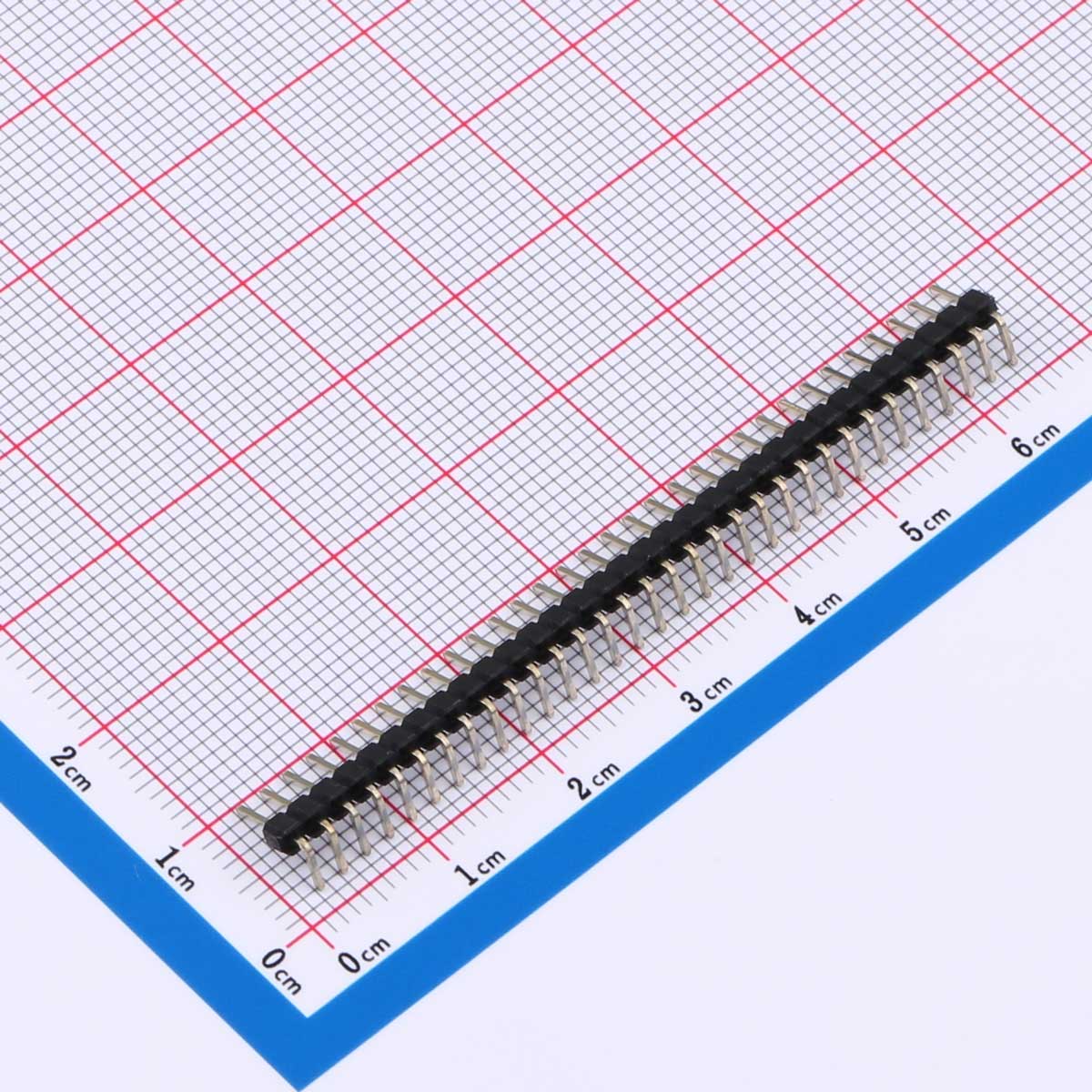

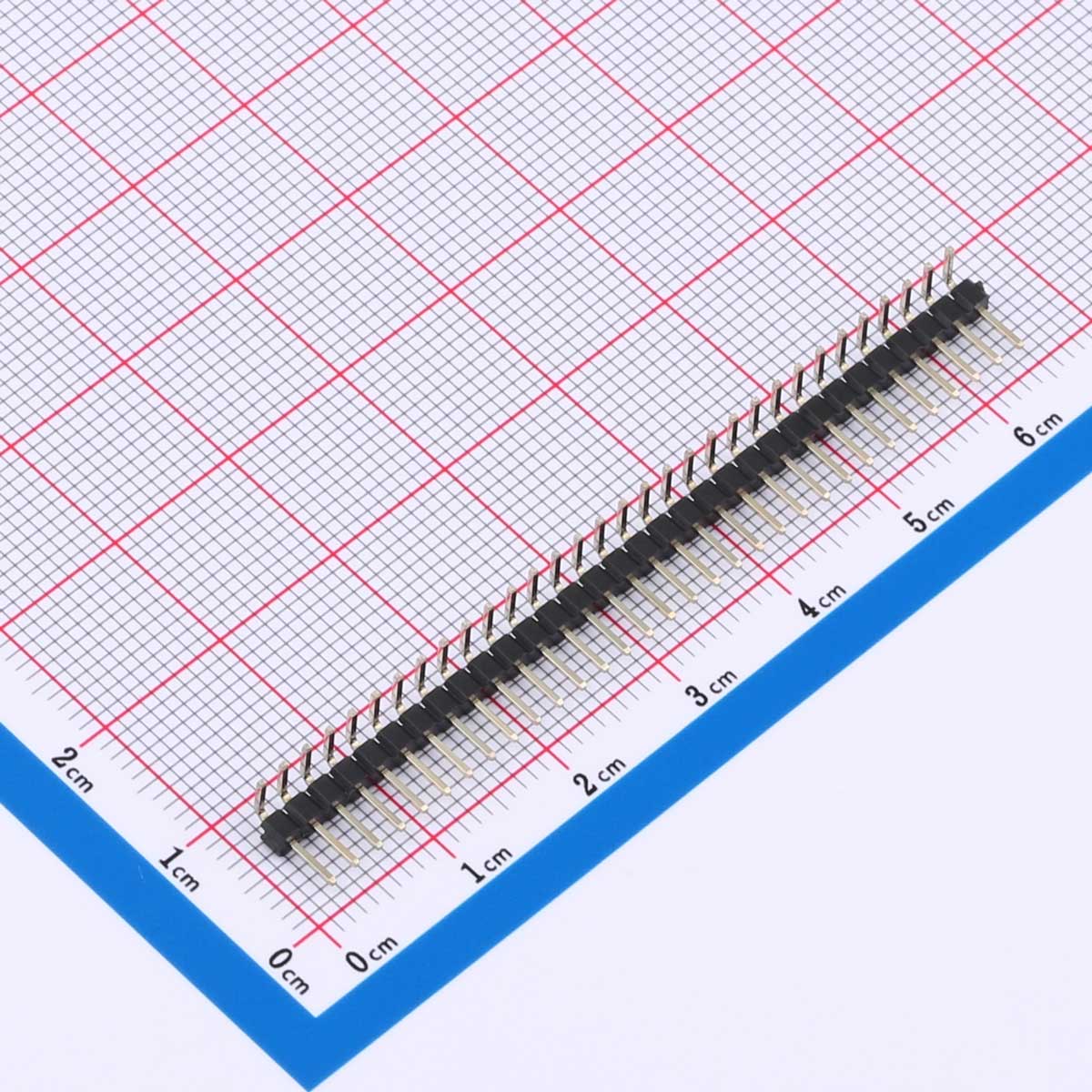

KH-2PH90-1X32P-L10.5 是金航标推出的一款 2.00mm 间距、单排 32PIN 弯针型排针连接器，采用90°弯角结构设计，适用于电路板间的空间转接。

品　　牌： kinghelm(金航标)
厂家型号： KH-2PH90-1X32P-L10.5
封装：弯插,P=2mm
商品毛重： 1.566667克(g)
包装方式：袋装

下载数据手册 在线咨询

产品详情产品文档技术支持

产品名称：

排针间距:2mm 单排弯针 1X32P KH-2PH90-1X32P-L10.5

产品描述：

KH-2PH90-1X32P-L10.5 是金航标推出的一款 2.00mm 间距、单排 32PIN 弯针型排针连接器，采用90°弯角结构设计，适用于电路板间的空间转接。产品外壳使用高强度 PA6T 工程塑料，针脚镀锡，具有良好的导电性与阻燃性能，适合各类电子设备及模块化应用。

主要特性：

额定电流：1.5A
耐压性能：AC 500V
针脚数：32PIN
排针类型：单排弯针
间距：2.00mm
绝缘体材料：PA6T 工程塑料
阻燃等级：UL 94V-0
包装方式：袋装
商品毛重：1.566667g

产品优势：

导电性能稳定，信号传输可靠
结构坚固，插拔性能好
PA6T 材质耐高温、耐磨损
与标准 2.00mm 母座兼容性好
符合 RoHS 环保及 UL 阻燃要求

性能参数：

属性	参数值
商品目录	排针
额定电流	1.5A
耐压性能	AC 500V
绝缘电阻	≥1000MΩ
接触电阻	≤20mΩ
工作温度	-40℃～+105℃

应用领域：

通信设备
工业控制板
消费电子产品
智能家居系统
车载电子模块

注意事项：

焊接时避免高温时间过长，防止塑料件变形
插拔时应断电操作，防止损伤针脚
储存环境应保持干燥，防止针脚氧化
使用前请确认母座间距规格匹配

产品总结：

KH-2PH90-1X32P-L10.5 采用 2.00mm 弯针设计，电气性能稳定，适用于多种电子装置的电路连接场景，是金航标系列中兼顾可靠性与通用性的排针产品。

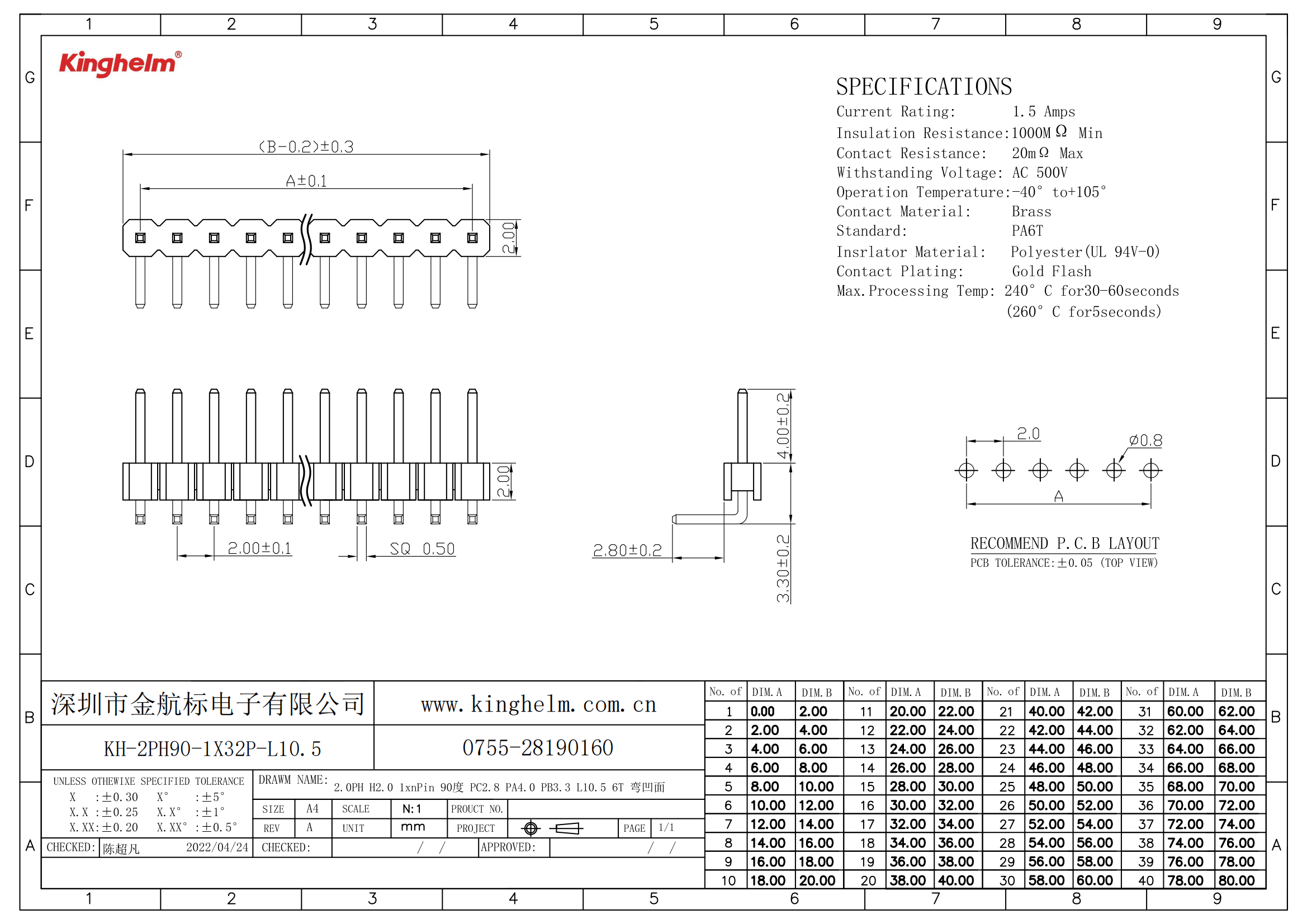

文件名称	标题	说明
KH-2PH90-1X32P-L10.5.pdf	KH-2PH90-1X32P-L10.5	-

数据手册

点击查看
