每日一品——Kinghelm金航标卧贴式USB 3.0母座KH-3.0AF90DIP-14.2JB-STM：紧凑空间内实现可靠高速连接的优选方案

2025-07-30 17:07:46 4

在电子产品设计日新月异的今天，追求更轻、更薄、功能更强大的设备已成为主流趋势，这无疑对内部元器件的空间占用和性能表现提出了双重挑战。面对电路板空间日益珍贵的现实，如何在有限区域内实现高性能、高可靠的连接，成为工程师们亟待解决的难题。Kinghelm金航标KH-3.0AF90DIP-14.2JB-STM USB Type-A 卧贴母座正是针对这一核心需求应运而生，它巧妙融合了空间节约与性能保障，为各类电子设备提供了一种值得信赖的连接方案，尤其适合空间布局精打细算而功能要求毫不妥协的应用场景。

空间优化无疑是这款连接器最引人注目的优势。其采用的卧贴式（Surface Mount Technology, SMT）安装方式，将连接器主体平行贴附于PCB表面，显著降低了垂直于板面的高度占用，形成了一种低矮轮廓的设计。这种结构上的精简对于内部空间寸土寸金的设备而言价值巨大，例如在超薄笔记本电脑和平板电脑的设计中，每一毫米的厚度削减都至关重要；在各类移动设备配件如移动硬盘盒、扩展坞中，紧凑布局是提升便携性的关键；甚至在车载信息娱乐系统、USB充电接口以及工业自动化控制柜这类空间有限或需要高密度集成PCB的环境里，卧贴设计都能释放出宝贵的空间资源，为工程师提供更大的设计自由度，使得在更小的体积内容纳更多功能或为电池、散热等关键组件预留空间成为可能，从而优化整机性能和用户体验。

6388808479806601857941956

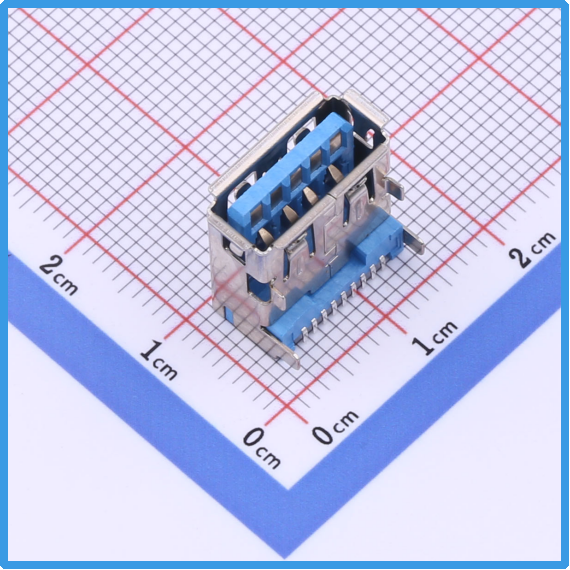

Kinghelm金航标KH-3.0AF90DIP-14.2JB-STM产品图

当然，仅仅节省空间是不够的，连接性能的强劲表现同样不可或缺。KH-3.0AF90DIP-14.2JB-STM 严格遵循USB 3.0规范，并全面向下兼容广泛普及的USB 2.0标准，这意味着它能无缝支持高达5Gbps的理论数据传输速率（USB 3.0 SuperSpeed）。这种高速传输能力在处理高清视频、大型工程文件或软件安装包时优势明显，能显著缩短用户等待时间，提升工作效率。其9个触点（9P）的配置是保障高速稳定传输的基础：其中4个触点负责USB 2.0的数据（D+, D-）和电源（VBUS, GND），另外5个触点则专门用于USB 3.0新增的高速差分信号对（TX+, TX-, RX+, RX-）及增强的接地，这种设计确保了数据传输通道的完整性和信号间的有效隔离。同时，该连接器支持1A的额定电流输出，能够为大多数常见的USB外设，如U盘、移动硬盘以及部分外接设备，提供相对充足且稳定的电力供应，保障设备的正常运行。

构建持久稳定的连接体验是衡量连接器价值的重要维度。KH-3.0AF90DIP-14.2JB-STM 在材料选择和结构设计上体现了对可靠性的高度关注。其内部金属触点通常采用具有良好弹性和导电性的磷青铜材料制造，并在关键的接触区域进行镀金处理。这层镀金不仅有效抵抗了氧化和腐蚀，确保了长期使用后仍能维持低电阻、高稳定的电气接触性能，尤其对于USB 3.0高速传输的微小信号至关重要。外部则包裹着选用高品质工程塑料（如PBT或尼龙）制成的坚固外壳，这些材料具备优异的机械强度、耐热性、阻燃性和尺寸稳定性，为内部精密的连接结构提供了可靠的物理防护。一个提升用户体验和产品耐用性的关键设计是“低插拔力”特性。通过对接触件簧片形状和弹力的精心优化，用户在日常插拔USB设备时会感觉更加顺畅、省力。这种设计不仅提升了操作的友好度，更重要的是，它有效降低了反复插拔动作对连接器触点以及用户设备USB插头造成的机械应力和磨损，有助于延缓金属疲劳的发生，从而显著延长连接器本身和所连接设备接口的使用寿命。融合金航标在连接器领域的技术积淀，配合贯穿整个生产流程的严格质量控制（包括自动化光学检测、精准的插拔力测试、全面的电性能测试以及模拟实际应用的环境适应性测试等），共同确保了每一件产品在各种常规工作条件（如温度变化、湿度波动、轻微振动）下都能保持一致的性能和可靠的连接，最大程度降低设备在现场应用中的潜在故障风险。

制造效率和产品一致性在现代电子生产中扮演着关键角色。该型号采用标准化的DIP（双列直插式封装）引脚布局形式。这种封装在电子制造业中历史悠久，规范成熟，其引脚间距和排列方式符合行业通用标准。这使得它在自动化生产线上展现出极高的兼容性。作为一款卧贴（SMT）元件，它能无缝融入主流的表面贴装技术生产流程。标准化的DIP封装极大地方便了自动化设备（如高精度贴片机）的识别、抓取、定位和贴装操作，简化了锡膏印刷、元件贴装和回流焊接等关键工序的编程设定、供料器配置及换线流程，有效提升了整体生产效率（UPH）。更重要的是，自动化生产带来的高度一致性和重复精度是人工操作难以企及的。机器能够确保每一个连接器都以完全相同的位置和力度被精确地贴装到PCB的对应焊盘上，有效消除了人为因素可能引入的误差和波动。这种生产环节的高度一致性是最终产品焊接可靠、功能稳定、质量均一的核心保障，有助于显著提高生产良率，降低后期维修和品质管控的成本。

6388808480686385061219528

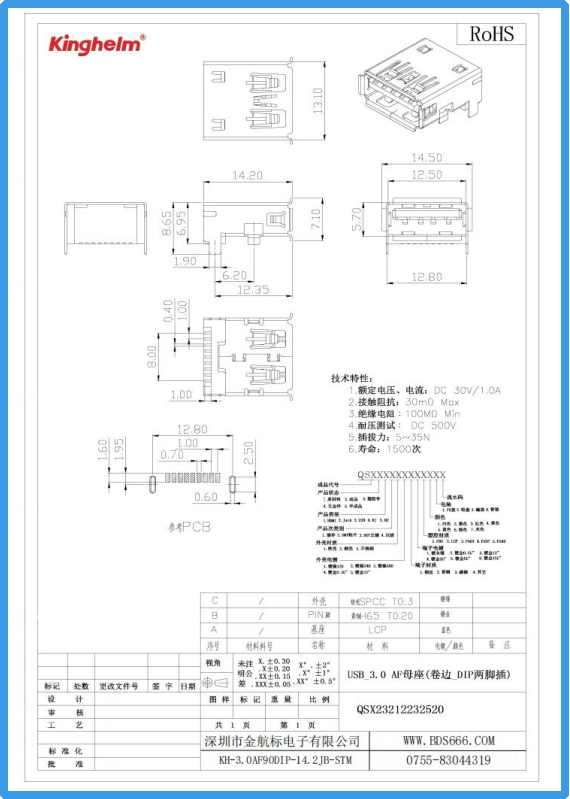

Kinghelm金航标KH-3.0AF90DIP-14.2JB-STM规格书

得益于其综合优势——在紧凑空间内实现USB 3.0高速数据传输（兼容USB 2.0）、提供稳定的1A供电能力、具备坚固可靠的物理结构以及适配高效自动化生产——KH-3.0AF90DIP-14.2JB-STM 展现出广泛的行业适应性。它自然成为消费电子领域，如追求极致轻薄的笔记本电脑、平板电脑、高端显示器、智能电视、游戏主机、机顶盒、外置存储设备及多口充电器等产品的理想USB接口选择。在移动设备配件市场，它是OTG转接头、手机扩展坞、移动电源输出口、便携式音箱、手持稳定器等需要可靠USB Host功能的配件不可或缺的连接枢纽。对于音视频设备而言，高性能的DAC（数模转换器）、专业音频接口、视频采集卡、网络媒体播放器等依赖高速USB接口传输高质量无损音频或视频数据流的设备，该连接器能够胜任这一关键任务。在汽车电子领域，面对车内有限的空间布局以及温度、振动的严苛考验，其紧凑设计和可靠性使其成为信息娱乐系统、后排娱乐系统以及车载充电器USB接口的可靠选择。同样，在工业控制与自动化环境中，工控机、HMI（人机界面）、PLC编程口、工业相机、数据采集器、测试测量设备等对连接稳定性和耐用性要求极高的设备，也能从其坚固的结构和SMT焊接的可靠性中获益，确保数据传输、固件更新和设备调试过程的顺畅进行。

综上所述，Kinghelm金航标KH-3.0AF90DIP-14.2JB-STM USB Type-A 卧贴母座代表了一种在空间约束与性能需求之间寻求精妙平衡的连接器解决方案。它通过创新的卧贴设计有效应对了现代电子产品小型化的空间挑战，凭借对USB 3.0高速标准的完全支持满足了日益增长的数据传输需求，其精心选材和结构设计致力于提供长久稳定的连接体验，而标准化的封装则契合了高效自动化生产的时代要求。无论是在消费电子领域追求轻薄，在移动配件中平衡便携与功能，在音视频设备上依赖高速传输，还是在汽车电子和工业环境中面临空间与可靠性的双重考验，这款卧贴式USB母座都以其综合性能表现，为工程师在设计紧凑型且需要高性能USB连接方案的设备时，提供了一条成熟且值得信赖的技术路径。
