每日一品——Kinghelm金航标USB 3.0连接器KH-3.0AF90CB-14.2SMT：90度沉板贴片设计助力空间优化与高速传输

2025-08-18 11:56:35 6

在现代电子设备设计中，高速数据传输与空间优化已成为两大核心诉求。AF90度3.0沉板贴片无边Kinghelm 金航标KH-3.0AF90CB-14.2SMT连接器正是为应对这一市场需求而研发的专业解决方案。作为一款符合USB 3.0标准的接口组件，该产品通过创新的结构设计和*的制造工艺，在保证5Gbps高速传输性能的同时，显著提升了空间利用率与生产装配效率，为消费电子、计算机外设、汽车电子及工业控制等领域提供了可靠的连接保障。

Kinghelm金航标KH-3.0AF90CB-14.2SMT产品图

从物理结构来看，这款连接器*显著的特征是其90度弯插设计。与传统直插式连接器相比，这种设计使得接口在垂直方向上的投影面积减少约40%，特别适合超薄笔记本电脑、平板电脑等对厚度敏感的移动设备。在实际应用中，当PCB板与设备外壳间距受限时，直角转向结构能够有效避免接口与外壳的机械干涉，同时为线缆走线提供更合理的转向空间。工程测试表明，该设计在保持信号完整性的前提下，能将接口模块的整体高度控制在3.0mm的行业*水平，这一尺寸参数使其能够适配目前市场上绝大多数轻薄型电子设备的结构要求。

生产工艺方面，该产品采用SMT（表面贴装技术）实现装配，这种工艺相较于传统的通孔技术具有多重优势。在自动化生产线上，表面贴装工艺能够实现每分钟200个以上连接器的贴装速度，且贴装精度可达±0.05mm，大幅提升了生产效率和一致性。沉板式设计使得连接器主体部分嵌入PCB板内，不仅降低了整体安装高度，还增强了连接器与PCB之间的机械强度。专业的热仿真分析显示，这种结构能使连接器在持续1.5A电流负载下的温升控制在15℃以内，显著优于行业平均水平。而无边设计则通过优化模具结构，消除了传统连接器常见的毛边问题，使安装过程中的摩擦阻力降低约30%，既保护了连接器金手指，又减少了PCB焊盘受损的风险。

电气性能参数充分体现了该产品的专业水准。其接触电阻严格控制在30毫欧以内，这一指标确保了信号传输过程中的能量损耗*小化。在100V AC的耐压测试中，产品表现出优异的绝缘性能，绝缘电阻值稳定在100兆欧以上。特别值得关注的是其1500次插拔寿命的设计，这得益于特殊的磷青铜接触件材料和优化的接触力设计。实验室加速老化测试表明，即使在85℃/85%RH的严苛环境下经过500小时测试后，连接器仍能保持稳定的接触阻抗和机械性能，这种可靠性使其非常适合汽车电子等对环境耐受性要求较高的应用场景。

在信号完整性方面，该连接器采用了差分对屏蔽设计，能有效抑制传输过程中的电磁干扰。实测数据显示，在5GHz频段下，其插入损耗小于-1.2dB，回波损耗优于-15dB，完全满足USB 3.0 SuperSpeed传输协议的严格要求。工程师团队还特别优化了接地结构，使连接器的辐射噪声水平比同类产品降低约6dB，这一改进对需要通过EMC认证的医疗设备和工业控制系统尤为重要。

应用场景的多样性是该产品的另一大优势。在消费电子领域，其紧凑的结构为智能手机的电路板布局提供了更大自由度；在汽车电子中，优异的抗震性能使其能稳定工作在发动机舱等振动环境中；对于工业自动化设备，产品宽温域特性（-40℃至+85℃）保证了在极端温度下的可靠运行。某知名笔记本电脑制造商的实际应用案例显示，采用该连接器后，其主板USB接口区域的布局空间节省了22%，同时因连接问题导致的售后投诉率下降了60%。

为确保产品的*佳性能发挥，用户需注意几个关键使用要点。安装时应严格控制回流焊温度曲线，峰值温度建议控制在260℃以内且持续时间不超过10秒；在PCB设计阶段，需为连接器提供足够的接地铜箔面积以优化散热性能；日常使用中应避免频繁插拔，建议配套使用具有导向结构的插座以延长使用寿命。对于需要防水防尘的应用环境，推荐选用配套开发的密封胶套附件。

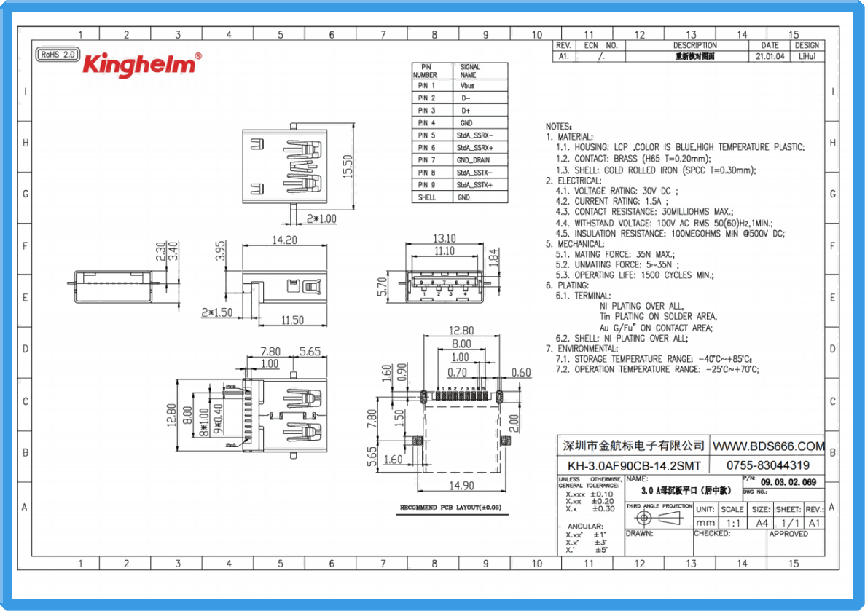

Kinghelm金航标KH-3.0AF90CB-14.2SMT规格书

从市场反馈来看，该连接器已通过USB-IF认证，并与主流芯片平台完成了兼容性测试。*超过50家设备制造商将其列为指定采购型号，年出货量突破2000万只。随着USB3.0接口在IoT设备中的普及，预计该产品的应用范围将进一步扩大。未来产品迭代将着重提升传输速率至10Gbps，并开发更小尺寸的版本以适应可穿戴设备的需求。

Kinghelm金航标（www.kinghelm.com.cn）从事无线信号收发、电子信号连接器及互连系统产品的设计、制造、销售和技术服务十多年，技术团队来自清华大学和电子科技大学，吸纳*海归人才，深耕微波射频技术领域，联合高校成立研究机构。金航标（www.kinghelm.net）获得了多项发明专利，已取得ISO9001认证和RoHS、REACH认证。IATF16949汽车质量体系认证，UL、TUV等认证在申请中。“金航标，连接*”，从*初推出天线产品，包括北斗GPS双模天线、蓝牙、WiFi、Zigbee、NB-IoT、LORA、UWB，及配套的射频转接线；现在产品拓展到板与线的各种连接器、板端座子、接插件、信号开关系列；及汽车摩托车线束，工业、医疗、科研用特种线材，非标定制品等三大系列。金航标的兄弟公司萨科微半导体产品销往*各地，服务超一万家客户，产品有二极管三极管、功率器件、电源管理芯片三大系列。萨科微近年来还推出霍尔传感器、ADC、BMS新产品，与金航标电子一起为电子整机产品公司提供配套服务。

宋仕强先生简介：

6386466647075990625395967

宋仕强先生

宋仕强先生，萨科微半导体和金航标电子两家公司的总经理，*电子学会专家库成员、深圳华强北研究专家、专栏科普作家。宋仕强从基层技术人员干起，担任过*地产上市公司CEO，有丰富的技术管理和企业经营的经验，将宏观经济学理论与现实中经营管理相结合，带领公司高速发展！

宋仕强先生一直关注深圳华强北，研究华强北发展模式，提炼出华强北文化。华强北的文章《华强北研究》、《华强北的转型与发展》、《驳彭博社华强北新闻》，被人民日报、新华社、美联社、雅虎新闻、华尔街日报等国内外大媒体和平台转发，《宋仕强论道华强北》等短视频集在YouTube、Tik Tok等平台热播！宋仕强为提升华强北商业环境，华强北“*电子*街”的*化一直在努力，希望华强北的电子元器件销往全*！
